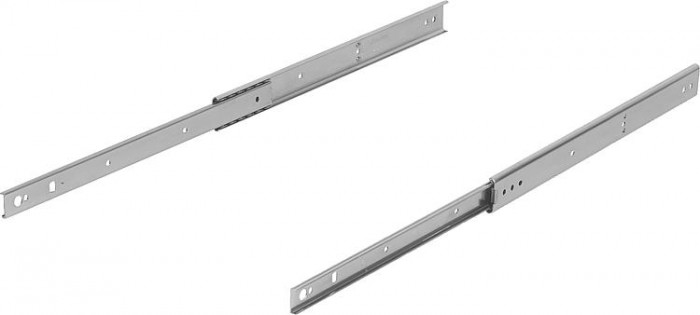

Teleskopické lišty, ocelové pro boční montáž, částečného vysunutí, nosnost do 50 kg

Novinka

Popis tovaru

Kód:	K1710
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty, ocelové pro boční montáž, částečného vysunutí, nosnost do 50 kg | K1710
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1710 Teleskopické lišty, ocelové pro boční montáž, částečného vysunutí, nosnost do 50 kg

Technical information for telescopic slides

Overview of items telescopic slides

Varianty
Technické parametre

Materiál	Lišty z oceli. Kuličkové klece z oceli. Kuličky z oceli.
Provedení	Lišty pozinkované. Kuličkové klece z oceli. Kuličky kalené.
Pokyny k objednání	Prodej po párech.
Upozornění	U teleskopických lišt s částečným vysunutím je zdvih menší než montážní délka. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů. U horizontální montáže je nosnost o 75% nižší. Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.
Teplotní rozsah	–20 °C až +110 °C.
Přednosti	Vhodné pro plochou montáž Lehký chod Vysoká boční stabilita díky přesnému vedení

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Montáž	Typ výrobku	Nosnost na jeden pár v kg	Druh balení	A	A1	A2	A3	A4	A5	A6	A7	B	H	Zdvih S	L	CAD
K1710.0305	51,06 €		boční montáž	standardní	50	1 kus = 1 pár	15,9	–	149,2	260,3	273	–	152,4	254	9,5	35,3	227	305	3D
K1710.0356	54,27 €		boční montáž	standardní	50	1 kus = 1 pár	15,9	–	200	311,1	323,8	–	203,2	304,8	9,5	35,3	277	356	3D
K1710.0406	57,65 €		boční montáž	standardní	45	1 kus = 1 pár	15,9	–	250,8	361,9	374,6	–	254	355,6	9,5	35,3	302	406	3D
K1710.0457	60,75 €		boční montáž	standardní	45	1 kus = 1 pár	15,9	212,7	301,6	412,7	425,4	203,2	304,8	406,4	9,5	35,3	328	457	3D
K1710.0508	63,78 €		boční montáž	standardní	40	1 kus = 1 pár	15,9	238,1	352,4	463,5	476,2	228,6	355,6	457,2	9,5	35,3	379	508	3D
K1710.0559	66,95 €		boční montáž	standardní	40	1 kus = 1 pár	15,9	263,5	403,2	514,3	527	254	406,4	508	9,5	35,3	405	559	3D
K1710.0610	70,08 €		boční montáž	standardní	35	1 kus = 1 pár	15,9	288,9	454	565,1	577,8	279,4	457,2	558,8	9,5	35,3	429	610	3D
K1710.0660	73,31 €		boční montáž	standardní	30	1 kus = 1 pár	15,9	314,3	504,8	615,9	628,6	304,8	508	609,6	9,5	35,3	481	660	3D
K1710.0711	76,62 €		boční montáž	standardní	30	1 kus = 1 pár	15,9	339,7	555,6	666,8	679,4	330,2	558,8	660,4	9,5	35,3	506	711	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
