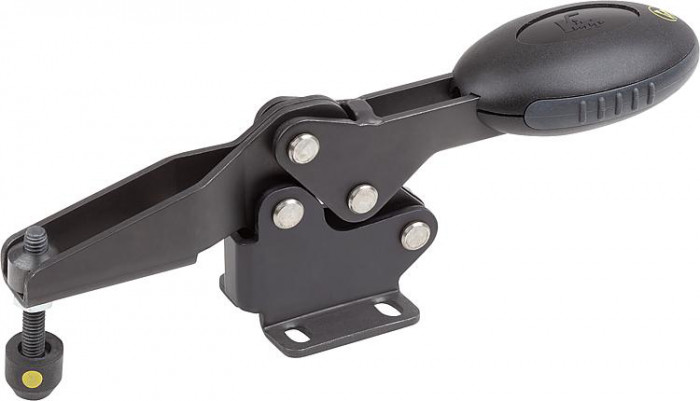

Rychloupínač, antistatický, horizontální s vodorovnou patkou a nastavitelným přítlačným šroubem

Novinka

Popis tovaru

Kód:	K0660
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rychloupínač, antistatický, horizontální s vodorovnou patkou a nastavitelným přítlačným šroubem | K0660
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0660 Rychloupínač, antistatický, horizontální s vodorovnou patkou a nastavitelným přítlačným šroubem

Technické informace ESD

Varianty
Technické parametre

Materiál	Ocel. Úchyt z polyamidu.
Provedení	Nitrocementováno a černě oxidováno. Úchopový prvek, grafitově černý.
Upozornění	Bezúdržbová, vysoce kvalitní kloubová pouzdra. Udržitelná, konstantní síla při otevírání a zavírání. Optimální stabilita je dosahována kuželovým upínacím ramenem profilu U.
Použití	Citlivé elektrické, resp. elektronické součásti, komponenty a přístroje (konstrukční prvky citlivé na ESD) se mohou na základě elektrostatického výboje v blízkém okolí (electrostatic discharge = ESD) poškodit nebo dokonce zničit. Elektrostatický výboj může být způsoben osobami nebo manipulací s konstrukčními prvky citlivými na ESD (např. při výrobě, montáži, přepravě skladování atd.). Aby se zabránilo elektrostatickému výboji, jsou v prostředí s elektronikou požadovány výrobky se schopností elektrického vybíjení, které odpovídají DIN EN 61340–5–1. Tyto výrobky jsou použitelné pro aplikace ESD, resp. ochranné zóny ESD (EPA) podle DIN EN 61340–5–1.
Přednosti	Vyrobeno ze speciálního plastu s elektrickou vybíjecí schopností K ochraně citlivých, elektrických či elektronických dílů, komponent a přístrojů Rychloupínače (pneumatické rychloupínače, pákové upínače) slouží jako montážní přípravek a přidržovací zařízení Ergonomický a uživatelsky příjemný úchyt
Příslušenství	K0098
Bezpečnost	Tyto výrobky ESD jsou použitelné i pro přístroje, komponenty a ochranné systémy v oblastech s nebezpečím výbuchu. Při použití těchto výrobků ESD se zabraňuje vzniku elektrostatického jiskrového výboje a tím možnému vznícení plynů a prachu, které mohou v uzavřených prostorách vést k výbuchu. Na ochranu osob, které působí v úsecích, kde hrozí výbuch, musí výrobci zařízení a provozovatelé uplatňovat a splňovat směrnice ATEX. Tyto výrobky ESD jsou z hlediska elektrické vybíjecí schopnosti zkoušené úřadem technické kontroly TÜV Süd. Cílové skupiny: Výrobci přístrojů, kteří musí splňovat směrnici o výrobcích ATEX 2014/34/EU. Provozovatelé, kteří musí splňovat provozní směrnici ATEX 1999/92/ES.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Děrová šablona	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Úhel rozevření přídržného ramene	Úhel rozevření držadla	Ruční síla FH N	Přídržná síla F1 N	Přídržná síla F2 N	Upínací síla F3 N	Upínací síla F4 N	Objednací číslo montážního úhelníku	CAD
K0660.004024	25,03 €		1	Mx16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	87°	69°	80	400	500	250	300	K0098.02	3D
K0660.005024	28,07 €		2	M5×25	18	27	4,5	13,5	–	16,8	27,3	13,2	9,2	–	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	86°	67°	100	650	900	550	620	K0098.02	.step
K0660.006024	37,55 €		3	M6×35	26	39	6,5	–	–	28	39	17,5	12,5	23	2,5	43,5	25,4	–	5,5	63,7	59,6	186,6	60,5	86°	67°	160	1350	1900	720	1200	K0098.04	3D
K0660.008024	52,60 €		3	M8×45	26	44	9	–	–	31	45	21	16	24	2,5	41,5	32,2	–	6,2	73,9	70,1	223,1	74,9	86°	67°	200	2000	2800	830	1400	K0098.04	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
