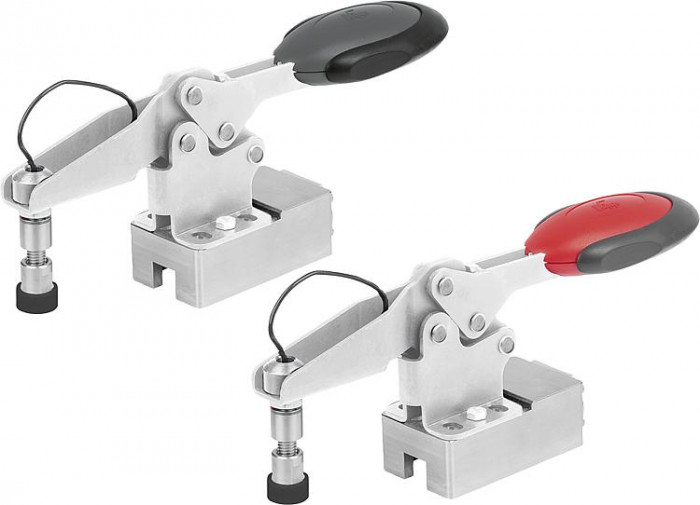

Rychloupínače z nerezovej ocele vodorovné s bezpečnostnou poistkou a snímačom sily

Popis tovaru

Kód:	K1463
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rychloupínače z nerezovej ocele vodorovné s bezpečnostnou poistkou a snímačom sily | K1463
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1463 rychloupínače z nerezové oceli vodorovné – s bezpečnostní pojistkou a snímačem síly

Operating Instructions Toggle Clamp with force sensor

Varianty
Technické parametre

Material	Rychloupínače nerezová ocel. Úchytky z polyamidu. Odjišťovací třmen TPE. Snímač síly nerezová ocel. Skříň elektroniky nerezová ocel. Rozpěrné pouzdro nerezová ocel. Závitový kolík z nerezové oceli. Krytka z termoplastu.
Provedení	Díly z nerezové oceli bez povrchové úpravy. Krytka černá.
Upozornění	vč. 1 sady upínek K1464

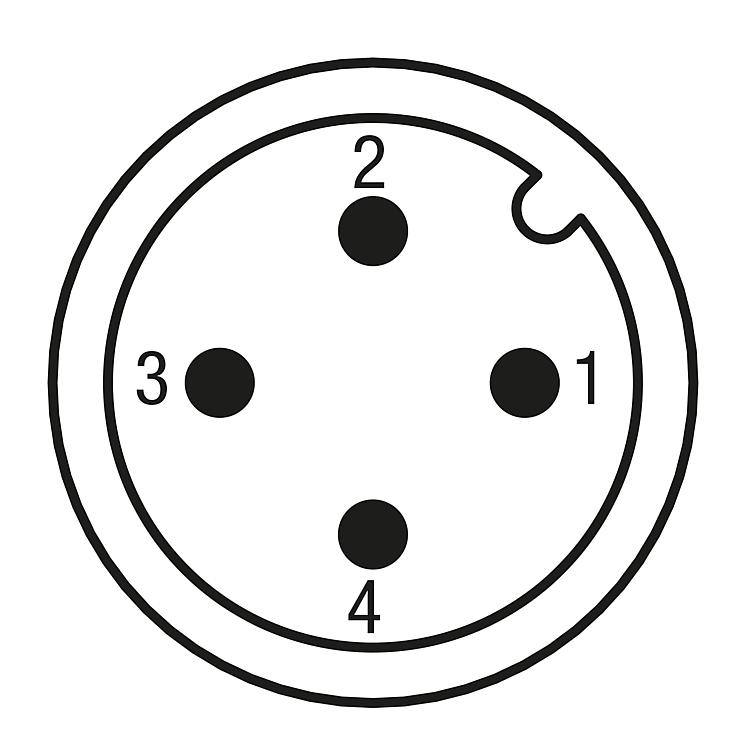

Technické údaje	Snímač síly: Jmenovitá síla Fjmen: upínací síla F4 Kalibrační rozmezí: 0 – upínací síla F4 Přesnost celého systému: 5 % Fjmen Mezní síla FL: 120 % Fjmen Nosnost FB: >200 % Fjmen Jmenovitý rozsah teplot B T,nom: –20 – + 60 °C Elektronika zesilovače: provozní napětí: 10 – 30 V DC Výstupní signál (jmenovitá charakteristická hodnota) Cjmen: 4 – 20 mA 3vodičový Dovolená zátěž: <(Ub- 10 V)/0,024 A Elektrické připojení: M12×1 Osazení přípojek: 1: UB+ 2: – 3: 0 V / S- 4: S+ Elektrické krytí: IP66
Použití	Rychloupínače se používají k přidržení a upínání obrobků. Slouží jako montážní přípravek a přidržovací zařízení. Rychloupínač se snímačem síly umožňuje měření a nastavování upínací síly. Lze tak definovaně a se zpětnou sledovaností upínat obrobky. Upínka slouží k nastavení upínací síly. Pro různě silné obrobky jsou k dispozici různě vysoké upínací kusy.
Příslušenství	K1464

Detail zavřít

Zruš filter

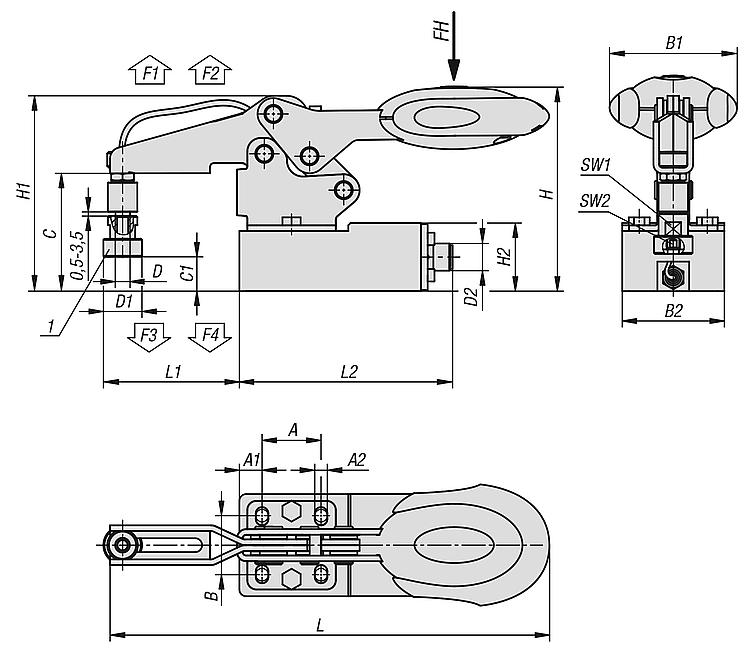

Objednací kód	Základná cena bez DPH	Objednat	Barva komponentu	A	A1	A2	B	B1	B2	C	C1	D	D1	D2	H	H1	H2	L	L1	L2	SW1	SW2		.step
K1463.10610011	867,66 €		tmavošedá RAL 7021	26	10	5,5	26	53,4	45	51,9	MAX. 16,4	M6	17	M12×1	90,2	86,1	30	193,6	60	94	11	3	.step	Detail
K1463.10810011	920,29 €		tmavošedá RAL 7021	26	10	6,2	26	51,1	45	58,7	max. 18,4	M8	17	M12×1	100,4	96,6	30	230,4	73,5	94	11	4	.step	Detail
K1463.10610311	867,66 €		bezpečnostní červená RAL 3020	26	10	5,5	26	53,4	45	51,9	max. 16,4	M6	17	M12×1	90,2	86,1	30	193,6	60	94	11	3	.step	Detail
K1463.10810311	920,29 €		bezpečnostní červená RAL 3020	26	10	6,2	26	51,1	45	58,7	max. 18,4	M8	17	M12×1	100,4	96,6	30	230,4	73,5	94	11	4	.step	Detail
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
