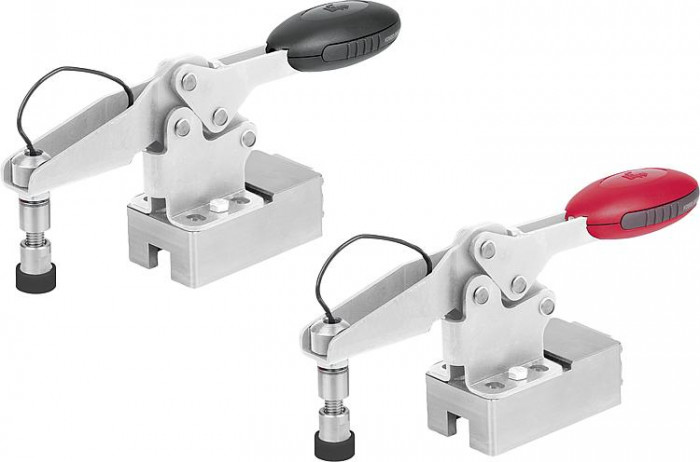

Rychloupínače nerezová oceľ vodorovné so snímačom sily

Popis tovaru

Kód:	K1463
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rychloupínače nerezová oceľ vodorovné so snímačom sily | K1463
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1463 rychloupínače nerezová ocel vodorovné – se snímačem síly

Operating Instructions Toggle Clamp with force sensor

Varianty
Technické parametre

Material	Rychloupínače nerezová ocel. Úchytky z polyamidu. Snímač síly nerezová ocel. Skříň elektroniky nerezová ocel. Rozpěrné pouzdro nerezová ocel. Závitový kolík z nerezové oceli. Krytka z termoplastu.
Provedení	Díly z nerezové oceli bez povrchové úpravy. Krytka černá.
Upozornění	vč. 1 sady upínek K1464
Technické údaje	Snímač síly: Jmenovitá síla Fjmen: upínací síla F4 Kalibrační rozmezí: 0 – upínací síla F4 Přesnost celého systému: 5 % Fjmen Mezní síla FL: 120 % Fjmen Nosnost FB: >200 % Fjmen Jmenovitý rozsah teplot B T,nom: –20 – + 60 °C Elektronika zesilovače: provozní napětí: 10 – 30 V DC Výstupní signál (jmenovitá charakteristická hodnota) Cjmen: 4 – 20 mA 3vodičový Dovolená zátěž: <(Ub- 10 V)/0,024 A Elektrické připojení: M12×1 Osazení přípojek: 1: UB+ 2: – 3: 0 V / S- 4: S+ Elektrické krytí: IP66
Použití	Rychloupínače se používají k přidržení a upínání obrobků. Slouží jako montážní přípravek a přidržovací zařízení. Rychloupínač se snímačem síly umožňuje měření a nastavování upínací síly. Lze tak definovaně a se zpětnou sledovaností upínat obrobky. Upínka slouží k nastavení upínací síly. Pro různě silné obrobky jsou k dispozici různě vysoké upínací kusy.
Příslušenství	K1464

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva komponentu	A	A1	A2	B	B1	B2	C	C1	D	D1	D2	H	H1	H2	L	L1	L2	SW1	SW2		CAD
K1463.10600011	876,38 €		tmavošedá RAL 7021	26	10	5,5	26	43,5	45	51,9	max. 16,4	M6	17	M12×1	90,2	86,1	30	186,6	60	94	11	3	Detail	.step
K1463.10800011	929,46 €		tmavošedá RAL 7021	26	10	6,2	26	41,5	45	58,7	max. 18,4	M8	17	M12×1	100,4	96,6	30	223,1	73,5	94	11	4	Detail	.step
K1463.10600311	876,38 €		bezpečnostní červená RAL 3020	26	10	5,5	26	43,5	45	51,9	max. 16,4	M6	17	M12×1	90,2	86,1	30	186,6	60	94	11	3	Detail	.step
K1463.10800311	929,46 €		bezpečnostní červená RAL 3020	26	10	6,2	26	41,5	45	58,7	max. 18,4	M8	17	M12×1	100,4	96,6	30	223,1	73,5	94	11	4	Detail	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
