Diskovitá ovládací kola z hliníku s válcovým otočným úchytem

Novinka

Popis tovaru

Kód:	K1521
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Diskovitá ovládací kola z hliníku s válcovým otočným úchytem | K1521
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1521 Diskovitá ovládací kola z hliníku s válcovým otočným úchytem

Varianty
Technické parametre

Materiál	Ruční ovládací kolo z hliníku. Válcový úchyt a kryt nábojů z termoplastu, černý. Osa válcového úchytu, ocel brynýrovaná. Závitový kolík ISO 4027 ocel třídy pevnosti 45 H, černá.

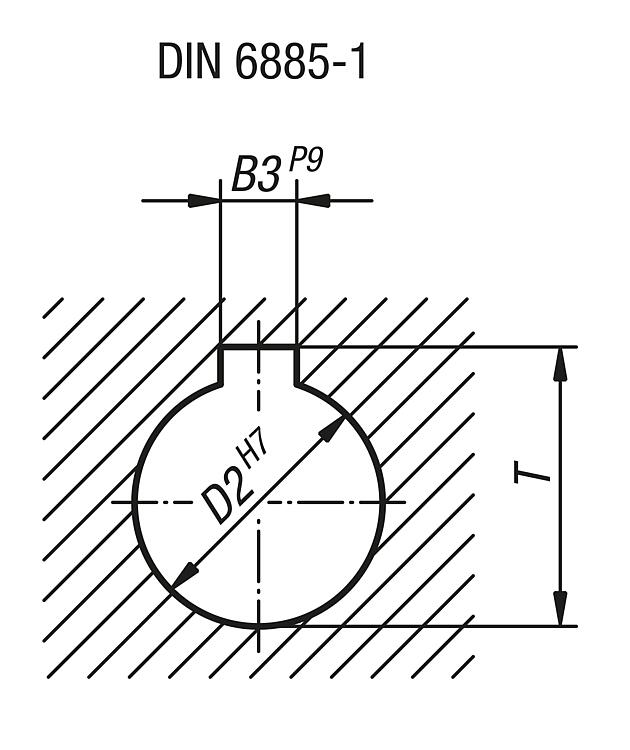

Provedení	Černá nebo stříbrná, komaxitovaná Se zalícovaným otvorem. S lícovaným otvorem a drážkou pro zalícovanou pružinu. Se zalícovaným otvorem a příčným otvorem. S lícovaným otvorem, s drážkou pro zalícovanou pružinu a příčným otvorem.
Upozornění	Axiální a radiální házivost věnce kola ≤ 0,4 mm.
Montáž	Kryt středového pouzdra a válcový úchyt se dodávají demontované. K montáži se musí osa úchytu zašroubovat do montážního otvoru. Ruční ovládací kola je možné upevnit na hřídeli buď příčným zakolíkováním nebo válcovým šroubem DIN 6912 a podložkou K0173, a to pomocí drážky a perxxa. U provedení s příčným otvorem se připevnění provádí zašroubovaným závitem kolíku ISO 4027.
Příslušenství	K0173 Podložky. K1160 Šrouby s válcovou hlavou a vnitřním šestihranem, nízká hlava DIN 6912.
Rozsah dodávky	Hliníkové ruční ovládací kolo. Kryt náboje. Válcový úchyt, otočný Závitový kolík ISO 4027 (provedení s příčným otvorem).
Odkaz na výkres	Poloha příčného otvoru přesazená o 90° vůči drážce pro zalícovanou pružinu

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	D1	D2	D3	D4	L1	L3	H	H2	D7	B3	T	L	L2	D5	CAD
K1521.0801016	19,03 €		černá	A	zalícovaná díra s příčnou dírou	27	80	10	26	13,9	16	29	16,6	5,5	M6	–	–	68	39	M4	3D
K1521.0801216	19,03 €		černá	A	zalícovaná díra s příčnou dírou	27	80	12	26	13,9	16	29	16,6	6,5	M6	–	–	68	39	M4	3D
K1521.1001016	21,36 €		černá	A	zalícovaná díra s příčnou dírou	33	100	10	28	16	17	33	17,5	5,5	M6	–	–	81	48	M5	3D
K1521.1001216	21,36 €		černá	A	zalícovaná díra s příčnou dírou	33	100	12	28	16	17	33	17,5	6,5	M6	–	–	81	48	M5	3D
K1521.1251216	24,13 €		černá	A	zalícovaná díra s příčnou dírou	42	125	12	31	19,9	18	36	18,3	6,5	M6	–	–	96	60	M6	3D
K1521.1251416	24,13 €		černá	A	zalícovaná díra s příčnou dírou	42	125	14	31	19,9	18	36	18,3	6,5	M6	–	–	96	60	M6	3D
K1521.0801026	19,03 €		stříbrná	A	zalícovaná díra s příčnou dírou	27	80	10	26	13,9	16	29	16,6	5,5	M6	–	–	68	39	M4	3D
K1521.0801226	19,03 €		stříbrná	A	zalícovaná díra s příčnou dírou	27	80	12	26	13,9	16	29	16,6	6,5	M6	–	–	68	39	M4	3D
K1521.1001026	21,36 €		stříbrná	A	zalícovaná díra s příčnou dírou	33	100	10	28	16	17	33	17,5	5,5	M6	–	–	81	48	M5	3D
K1521.1001226	21,36 €		stříbrná	A	zalícovaná díra s příčnou dírou	33	100	12	28	16	17	33	17,5	6,5	M6	–	–	81	48	M5	3D
K1521.1251226	24,13 €		stříbrná	A	zalícovaná díra s příčnou dírou	42	125	12	31	19,9	18	36	18,3	6,5	M6	–	–	96	60	M6	3D
K1521.1251426	24,13 €		stříbrná	A	zalícovaná díra s příčnou dírou	42	125	14	31	19,9	18	36	18,3	6,5	M6	–	–	96	60	M6	3D
K1521.080101036	20,33 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	27	80	10	26	13,9	16	29	16,5	5,5	M6	3	11,4	68	39	M4	3D
K1521.080121046	20,33 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	27	80	12	26	13,9	16	29	16,6	6,5	M6	4	13,8	68	39	M4	3D
K1521.100101036	22,65 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	33	100	10	28	16	17	33	17,5	5,5	M6	3	11,4	81	48	M5	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	D1	D2	D3	D4	L1	L3	H	H2	D7	B3	T	L	L2	D5	CAD
K1521.100121046	22,65 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	33	100	12	28	16	17	33	17,5	6,5	M6	4	13,8	81	48	M5	3D
K1521.125121046	26,09 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	42	125	12	31	19,9	18	36	18,3	6,5	M6	4	13,8	96	60	M6	3D
K1521.125141056	26,09 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	42	125	14	31	19,9	18	36	18,3	6,5	M6	5	16,3	96	60	M6	3D
K1521.080102036	20,33 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	27	80	10	26	13,9	16	29	16,6	5,5	M6	3	11,4	68	39	M4	3D
K1521.080122046	20,33 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	27	80	12	26	13,9	16	29	16,6	6,5	M6	4	13,8	68	39	M4	3D
K1521.100102036	22,65 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	33	100	10	28	16	17	33	17,5	5,5	M6	3	11,4	81	48	M5	3D
K1521.100122046	22,65 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	33	100	12	28	16	17	33	17,5	6,5	M6	4	13,8	81	48	M5	3D
K1521.125122046	26,09 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	42	125	12	31	19,9	18	36	18,3	6,5	M6	4	13,8	96	60	M6	3D
K1521.125142056	26,09 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	42	125	14	31	19,9	18	36	18,3	6,5	M6	5	16,3	96	60	M6	3D
K1521.08010103	19,64 €		černá	C	lícovaný otvor s drážkou	27	80	10	26	13,9	16	29	16,6	–	–	3	11,4	68	39	M4	3D
K1521.08012104	19,64 €		černá	C	lícovaný otvor s drážkou	27	80	12	26	13,9	16	29	16,6	–	–	4	13,8	68	39	M4	3D
K1521.10010103	21,96 €		černá	C	lícovaný otvor s drážkou	33	100	10	28	16	17	33	17,5	–	–	3	11,4	81	48	M5	3D
K1521.10012104	21,96 €		černá	C	lícovaný otvor s drážkou	33	100	12	28	16	17	33	17,5	–	–	4	13,8	81	48	M5	3D
K1521.12512104	25,08 €		černá	C	lícovaný otvor s drážkou	42	125	12	31	19,9	18	36	18,3	–	–	4	13,8	96	60	M6	3D
K1521.12514105	25,08 €		černá	C	lícovaný otvor s drážkou	42	125	14	31	19,9	18	36	18,3	–	–	5	16,3	96	60	M6	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	D1	D2	D3	D4	L1	L3	H	H2	D7	B3	T	L	L2	D5	CAD
K1521.08010203	19,64 €		stříbrná	C	lícovaný otvor s drážkou	27	80	10	26	13,9	16	29	16,6	–	–	3	11,4	68	39	M4	3D
K1521.08012204	19,64 €		stříbrná	C	lícovaný otvor s drážkou	27	80	12	26	13,9	16	29	16,6	–	–	4	13,8	68	39	M4	3D
K1521.10010203	21,96 €		stříbrná	C	lícovaný otvor s drážkou	33	100	10	28	16	17	33	17,5	–	–	3	11,4	81	48	M5	3D
K1521.10012204	21,96 €		stříbrná	C	lícovaný otvor s drážkou	33	100	12	28	16	17	33	17,5	–	–	4	13,8	81	48	M5	3D
K1521.12512204	25,08 €		stříbrná	C	lícovaný otvor s drážkou	42	125	12	31	19,9	18	36	18,3	–	–	4	13,8	96	60	M6	3D
K1521.12514205	25,08 €		stříbrná	C	lícovaný otvor s drážkou	42	125	14	31	19,9	18	36	18,3	–	–	5	16,3	96	60	M6	3D
K1521.080101	18,33 €		černá	E	s lícovaným otvorem	27	80	10	26	13,9	16	29	16,6	–	–	–	–	68	39	M4	3D
K1521.080121	18,33 €		černá	E	s lícovaným otvorem	27	80	12	26	13,9	16	29	16,6	–	–	–	–	68	39	M4	3D
K1521.100101	20,67 €		černá	E	s lícovaným otvorem	33	100	10	28	16	17	33	17,5	–	–	–	–	81	48	M5	3D
K1521.100121	20,67 €		černá	E	s lícovaným otvorem	33	100	12	28	16	17	33	17,5	–	–	–	–	81	48	M5	3D
K1521.125121	23,44 €		černá	E	s lícovaným otvorem	42	125	12	31	19,9	18	36	18,3	–	–	–	–	96	60	M6	3D
K1521.125141	23,44 €		černá	E	s lícovaným otvorem	42	125	14	31	19,9	18	36	18,3	–	–	–	–	96	60	M6	3D
K1521.080102	18,33 €		stříbrná	E	s lícovaným otvorem	27	80	10	26	13,9	16	29	16,6	–	–	–	–	68	39	M4	3D
K1521.080122	18,33 €		stříbrná	E	s lícovaným otvorem	27	80	12	26	13,9	16	29	16,6	–	–	–	–	68	39	M4	3D
K1521.100102	20,67 €		stříbrná	E	s lícovaným otvorem	33	100	10	28	16	17	33	17,5	–	–	–	–	81	48	M5	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	D1	D2	D3	D4	L1	L3	H	H2	D7	B3	T	L	L2	D5	CAD
K1521.100122	20,67 €		stříbrná	E	s lícovaným otvorem	33	100	12	28	16	17	33	17,5	–	–	–	–	81	48	M5	3D
K1521.125122	23,44 €		stříbrná	E	s lícovaným otvorem	42	125	12	31	19,9	18	36	18,3	–	–	–	–	96	60	M6	3D
K1521.125142	23,44 €		stříbrná	E	s lícovaným otvorem	42	125	14	31	19,9	18	36	18,3	–	–	–	–	96	60	M6	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
