Diskovitá ovládací kola z hliníku s válcovým sklopným úchytem

Novinka

Popis tovaru

Kód:	K1522
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Diskovitá ovládací kola z hliníku s válcovým sklopným úchytem | K1522
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1522 Diskovitá ovládací kola z hliníku s válcovým sklopným úchytem

Varianty
Technické parametre

Materiál	Ruční ovládací kolo z hliníku. Válcový úchyt a kryt nábojů z termoplastu, černý. Osa válcového úchytu, ocel brynýrovaná. Závitový kolík ISO 4027 ocel třídy pevnosti 45 H, černá.
Provedení	Černá nebo stříbrná, komaxitovaná Se zalícovaným otvorem. S lícovaným otvorem a drážkou pro zalícovanou pružinu. Se zalícovaným otvorem a příčným otvorem. S lícovaným otvorem, s drážkou pro zalícovanou pružinu a příčným otvorem.
Upozornění	Axiální a radiální házivost věnce kola ≤ 0,4 mm.

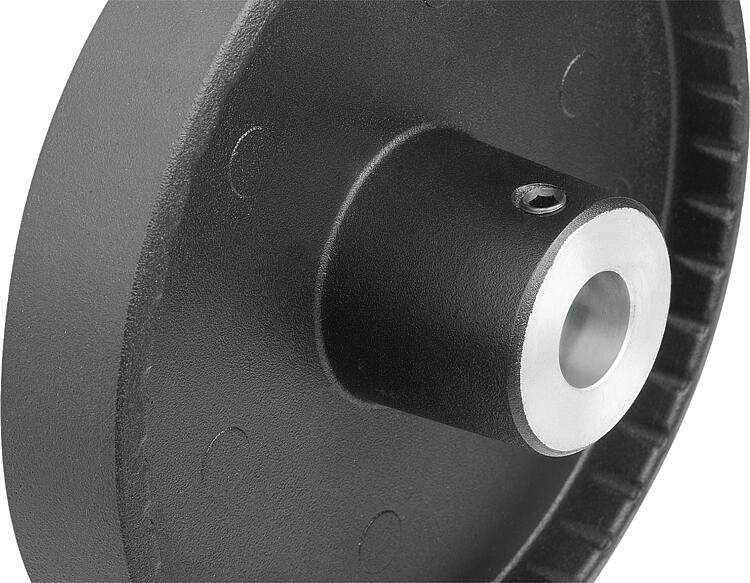

Montáž	Krytka náboje je dodávána demontovaná. Ruční ovládací kola je možné upevnit k hřídeli buď příčným zakolíkováním, nebo válcovým šroubem DIN 6912 a podložkou K0173, a to pomocí drážky a pera. U provedení s příčným otvorem se připevnění provádí zašroubovaným závitem kolíku ISO 4027.
Příslušenství	K0173 Podložky. K1160 Šrouby s válcovou hlavou a vnitřním šestihranem, nízká hlava DIN 6912.

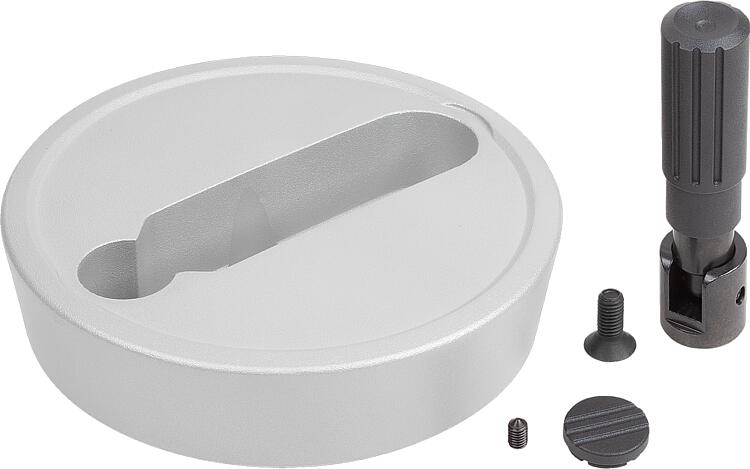

Rozsah dodávky	Hliníkové ruční ovládací kolo. Kryt náboje. Válcový sklopný úchyt Závitový kolík ISO 4027 (provedení s příčným otvorem).
Odkaz na výkres	Poloha příčného otvoru přesazená o 90° vůči drážce pro zalícovanou pružinu

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	CAD
K1522.1001016	39,17 €		černá	A	zalícovaná díra s příčnou dírou	33	–	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	–	3D
K1522.1001216	39,17 €		černá	A	zalícovaná díra s příčnou dírou	33	–	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	–	3D
K1522.1251216	42,01 €		černá	A	zalícovaná díra s příčnou dírou	42	–	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	–	3D
K1522.1251416	42,01 €		černá	A	zalícovaná díra s příčnou dírou	42	–	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	–	3D
K1522.1001026	39,17 €		stříbrná	A	zalícovaná díra s příčnou dírou	33	–	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	–	3D
K1522.1001226	39,17 €		stříbrná	A	zalícovaná díra s příčnou dírou	33	–	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	–	3D
K1522.1251226	42,01 €		stříbrná	A	zalícovaná díra s příčnou dírou	42	–	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	–	3D
K1522.1251426	42,01 €		stříbrná	A	zalícovaná díra s příčnou dírou	42	–	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	–	3D
K1522.100101036	40,48 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	33	3	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	11,4	3D
K1522.100121046	40,48 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	33	4	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	13,8	3D
K1522.125121046	43,35 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	42	4	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	13,8	3D
K1522.125141056	43,35 €		černá	B	lícovaná díra s drážkou, s příčným otvorem	42	5	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	16,3	3D
K1522.100102036	40,48 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	33	3	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	11,4	3D
K1522.100122046	40,48 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	33	4	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	13,8	3D
K1522.125122046	43,35 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	42	4	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	13,8	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	CAD
K1522.125142056	43,35 €		stříbrná	B	lícovaná díra s drážkou, s příčným otvorem	42	5	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	16,3	3D
K1522.10010103	39,78 €		černá	C	lícovaný otvor s drážkou	33	3	100	10	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	11,4	3D
K1522.10012104	39,78 €		černá	C	lícovaný otvor s drážkou	33	4	100	12	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	13,8	3D
K1522.12512104	42,91 €		černá	C	lícovaný otvor s drážkou	42	4	125	12	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	13,8	3D
K1522.12514105	42,91 €		černá	C	lícovaný otvor s drážkou	42	5	125	14	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	16,3	3D
K1522.10010203	39,78 €		stříbrná	C	lícovaný otvor s drážkou	33	3	100	10	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	11,4	3D
K1522.10012204	39,78 €		stříbrná	C	lícovaný otvor s drážkou	33	4	100	12	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	13,8	3D
K1522.12512204	42,91 €		stříbrná	C	lícovaný otvor s drážkou	42	4	125	12	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	13,8	3D
K1522.12514205	42,91 €		stříbrná	C	lícovaný otvor s drážkou	42	5	125	14	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	16,3	3D
K1522.100101	38,35 €		černá	E	s lícovaným otvorem	33	–	100	10	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	–	3D
K1522.100121	38,35 €		černá	E	s lícovaným otvorem	33	–	100	12	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	–	3D
K1522.125121	41,32 €		černá	E	s lícovaným otvorem	42	–	125	12	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	–	3D
K1522.125141	41,32 €		černá	E	s lícovaným otvorem	42	–	125	14	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	–	3D
K1522.100102	38,35 €		stříbrná	E	s lícovaným otvorem	33	–	100	10	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	–	3D
K1522.100122	38,35 €		stříbrná	E	s lícovaným otvorem	33	–	100	12	28	16	M5	16	–	17,4	–	92,5	17	47,5	45	–	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Provedení	Typ provedení	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	CAD
K1522.125122	41,32 €		stříbrná	E	s lícovaným otvorem	42	–	125	12	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	–	3D
K1522.125142	41,32 €		stříbrná	E	s lícovaným otvorem	42	–	125	14	31	19,9	M6	20	–	18,3	–	105,5	18	56,5	49	–	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
