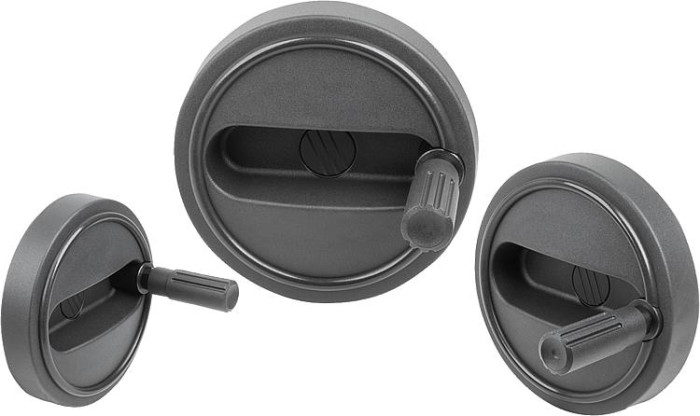

Ovládacie koleso s otočnou valcovou rukoväťou

Novinka

Popis tovaru

Kód:	K0257
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ovládacie koleso s otočnou valcovou rukoväťou | K0257
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0257 Ovládací kola s otočnou válcovou rukojetí

Varianty
Technické parametre

Material	Základní těleso ručního ovládacího kolečka a úchyt z termoplastu. Náboj a osa úchytu z oceli třída pevnosti 5.8 nebo nerezové oceli 1.4404.
Provedení:	Termoplast, šedočerný. Ocelové části, brynýrované. Nerezová ocel, bez povrchové úpravy.
Upozornění	Kryt náboje a válcový úchyt se dodávají demontované. K montáži se musí osa úchytu zašroubovat do montážního otvoru. Ruční ovládací kola je možné upevnit na hřídeli buď příčným zakolíkováním, nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0257.108008	12,05 €		kalibrovaný otvor	bez příčného otvoru	ocel	25	80	8H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	CAD
K0257.108010	12,05 €		kalibrovaný otvor	bez příčného otvoru	ocel	25	80	10H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	CAD
K0257.108012	12,05 €		kalibrovaný otvor	bez příčného otvoru	ocel	25	80	12H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	CAD
K0257.210010	14,54 €		kalibrovaný otvor	bez příčného otvoru	ocel	28	100	10H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	–	–	CAD
K0257.210012	14,54 €		kalibrovaný otvor	bez příčného otvoru	ocel	28	100	12H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	–	–	CAD
K0257.312512	19,71 €		kalibrovaný otvor	bez příčného otvoru	ocel	35	125	12H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–	CAD
K0257.312514	19,71 €		kalibrovaný otvor	bez příčného otvoru	ocel	35	125	14H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–	CAD
K0257.312516	19,71 €		kalibrovaný otvor	bez příčného otvoru	ocel	35	125	16H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–	CAD
K0257.416014	22,50 €		kalibrovaný otvor	bez příčného otvoru	ocel	45	160	14H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	–	–	CAD
K0257.416016	22,50 €		kalibrovaný otvor	bez příčného otvoru	ocel	45	160	16H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	–	–	CAD
K0257.10800802	14,98 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	25	80	8H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	2	9	CAD
K0257.10801003	14,98 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	25	80	10H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	3	11,4	CAD
K0257.10801204	14,98 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	25	80	12H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	4	13,8	CAD
K0257.21001003	17,47 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	28	100	10H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	3	11,4	CAD
K0257.21001204	17,47 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	28	100	12H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	4	13,8	CAD
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0257.31251204	22,66 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	35	125	12H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	4	13,8	CAD
K0257.31251405	22,66 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	35	125	14H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	5	16,3	CAD
K0257.31251605	22,66 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	35	125	16H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	5	18,3	CAD
K0257.41601405	25,41 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	45	160	14H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	5	16,3	CAD
K0257.41601605	25,41 €		lícovaný otvor s drážkou	bez příčného otvoru	ocel	45	160	16H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	5	18,3	CAD
K0257.1080086	15,75 €		kalibrovaný otvor	s příčným otvorem	ocel	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–	.step
K0257.1080106	15,75 €		kalibrovaný otvor	s příčným otvorem	ocel	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–	.step
K0257.1080126	15,75 €		kalibrovaný otvor	s příčným otvorem	ocel	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–	3D
K0257.2100106	18,24 €		kalibrovaný otvor	s příčným otvorem	ocel	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	–	–	.step
K0257.2100126	18,24 €		kalibrovaný otvor	s příčným otvorem	ocel	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	–	–	.step
K0257.3125126	23,38 €		kalibrovaný otvor	s příčným otvorem	ocel	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	–	–	.step
K0257.3125146	23,38 €		kalibrovaný otvor	s příčným otvorem	ocel	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	–	–	.step
K0257.3125166	23,38 €		kalibrovaný otvor	s příčným otvorem	ocel	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	–	–	.step
K0257.4160146	26,19 €		kalibrovaný otvor	s příčným otvorem	ocel	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	–	–	.step
K0257.4160166	26,19 €		kalibrovaný otvor	s příčným otvorem	ocel	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	–	–	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0257.108008026	18,66 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	.step
K0257.108010036	18,66 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	.step
K0257.108012046	18,66 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	3D
K0257.210010036	21,15 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	3	11,4	.step
K0257.210012046	21,15 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	4	13,8	.step
K0257.312512046	26,32 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	4	13,8	.step
K0257.312514056	26,32 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	16,3	.step
K0257.312516056	26,32 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	18,3	.step
K0257.416014056	29,10 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	16,3	.step
K0257.416016056	29,10 €		lícovaný otvor s drážkou	s příčným otvorem	ocel	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	18,3	.step
K0257.0108008	22,31 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	25	80	8H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	3D
K0257.0108010	22,31 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	25	80	10H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	3D
K0257.0108012	22,31 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	25	80	12H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	3D
K0257.0210010	26,92 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	28	100	10H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	–	–	3D
K0257.0210012	26,92 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	28	100	12H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	–	–	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0257.0312512	36,48 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	35	125	12H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–	3D
K0257.0312514	36,48 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	35	125	14H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–	3D
K0257.0312516	36,48 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	35	125	16H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–	3D
K0257.0416014	41,61 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	45	160	14H7	25	20	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	–	–	3D
K0257.0416016	41,61 €		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	45	160	16H7	25	20	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	–	–	3D
K0257.010800802	25,47 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	25	80	8H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	2	9	3D
K0257.010801003	25,47 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	25	80	10H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	3	11,4	3D
K0257.010801204	25,47 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	25	80	12H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	4	13,8	3D
K0257.021001003	29,69 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	28	100	10H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	3	11,4	3D
K0257.021001204	29,69 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	28	100	12H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	4	13,8	3D
K0257.031251204	38,52 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	35	125	12H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	4	13,8	3D
K0257.031251405	38,52 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	35	125	14H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	5	16,3	3D
K0257.031251605	38,52 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	35	125	16H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	5	18,3	3D
K0257.041601405	43,19 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	45	160	14H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	5	16,3	3D
K0257.041601605	43,19 €		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	45	160	16H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	5	18,3	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
