Aretační čep z oceli s otočným ovládáním a kónickým aretačním kolíkem

Novinka

Popis tovaru

Kód:	K1833
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čep z oceli s otočným ovládáním a kónickým aretačním kolíkem | K1833
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1833 Aretační čep z oceli s otočným ovládáním a kónickým aretačním kolíkem

Technické upozornění pro aretační čep K1833

Varianty
Technické parametre

Materiál	Pouzdro a čepy, ocel. Značka blokování a nálepka hliníkové. Otočná hlavice termoplast PA (polyamid)
Provedení	Pouzdro a čepy pozinkované. Značka blokování eloxovaná, červená. Otočná hlava vyztužená skelnými vlákny, černá.

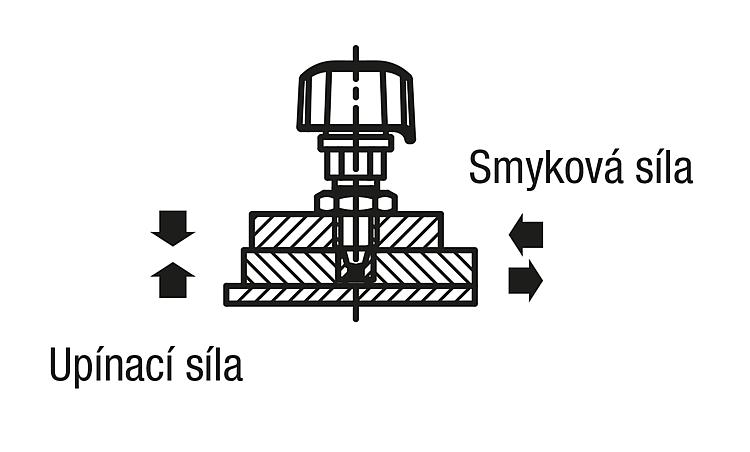

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Pokud je vidět značka blokování, je čep buď kompletně odblokovaný nebo je pouze částečně v zacvaknuté poloze.
Způsob ovládání	Provedení A: Ujistěte se, že otočná hlava se nachází v poloze „OFF“ a čep je zasunutý. Desku s pouzdrem zasuňte pod aretační čep. Otočnou hlavu otočte za účelem upnutí do polohy „ON“. Při úplném sevření se ozve signál zaskočení. Pozor: Sevření aretačního čepu neuvolňujte, pokud je čep axiálně zatížen. Z důvodu kónického tvaru se může stát, že se čep nezasune. Provedení B: Pokud se otočná hlava nachází v poloze „OFF“, posouvejte desku s pouzdrem směrem k aretačnímu čepu, dokud čep tlakem pružiny nezacvakne do pouzdra. Otočná hlava se automaticky posune do polohy „MID“. Pro úplné sevření otáčejte otočnou hlavu z polohy „MID“ do polohy „ON“, dokud neuslyšíte zacvaknutí.
Příslušenství	Vrtací pouzdra K1835.
Rozsah dodávky	Pojistná matice a nálepka o tloušťce 0,2 mm jsou součástí dodávky.
Odkaz na výkres	Montáž bez pouzdra K1835 Našroubovaná destička Základová deska Značka blokování Poloha ON Poloha OFF Nálepka

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Typ provedení	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	T	Zdvih S	SW1	SW2	Upínací síla N	F=Síla pružiny (N)	Teplotní odolnost	Smyková síla kN	CAD
K1833.0005	73,73 €		A	bez středové polohy	5	M10×1	3,3	26	3,7–4,6	48,2	48	17	7	15	44	8–10	4,2	13	17	140	–	80 °C	0,9	3D
K1833.0007	77,29 €		A	bez středové polohy	7	M12×1,5	4,9	32	5,3–6,6	57	58	20	8	17	52	9–11	5	14	19	170	–	80 °C	1,3	3D
K1833.0107	98,70 €		B	se středovou polohou	7	M12×1,5	4,9	32	5,3–6,6	57	58	20	8	17	52	9–11	5	14	19	170	9	80 °C	1,3	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
