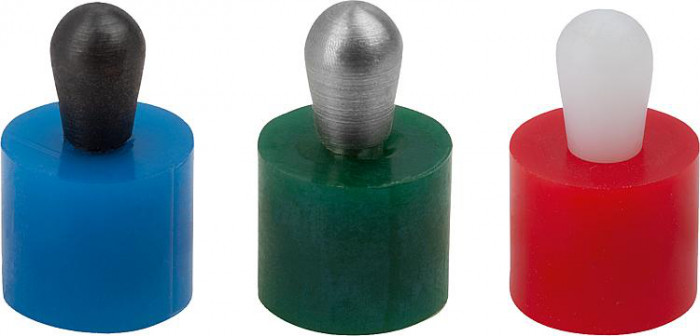

Pružné boční opěrky s plastovou pružinou

Novinka

Popis tovaru

Kód:	K1733
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pružné boční opěrky s plastovou pružinou | K1733
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1733 Pružné boční opěrky s plastovou pružinou

Varianty
Technické parametre

Materiál	Pouzdro a pružina z plastu. Tlačný čep z oceli, nerezové oceli nebo POM.
Provedení	Tlačný čep (ocel) vytvrzený a brynýrovaný. Tlačný čep (nerezová ocel) bez povrchové úpravy. Tlačný čep (POM) bílý.
Upozornění	Pružné boční opěrky slouží k polohování a upínání, k přidržování a upevňování obrobků při aplikacích, kdy může docházet k většímu znečištění. Například: lakování a pískování. Výpočet rozměru X: Y > = L1-D1/2, pak je X=D1/2-S Y < L1-D1/2, pak je X =D1/2-S-((L1-D1/2-Y)*0,123) Mírná síla pružiny = modrá pružina Standardní síla pružiny = červená pružina Zesílená síla pružiny = zelená pružina
Montáž	Pouzdro se vtlačí do otvoru. Před montáží se doporučuje pouzdro navlhčit.
Odkaz na výkres	Montážní nářadí Některé velikosti mají odlišný tvar kolíku Y = výška obrobku W = délka obrobku X = velikost souřadnic Z = průměr dorazu

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál čepu	Provedení 1	Provedení 2	D	D1‎	D2	L	L1	±S	F cca N	Objednací číslo montážní nářadí	CAD
K1733.100307	5,07 €		ocel	malá síla pružiny	odlišný tvar kolíku	6	3	5,9	7	3,7	0,4	10	K1733.03	3D
K1733.100409	5,32 €		ocel	malá síla pružiny	–	8	4	7,9	9	5,2	0,6	15	K1733.04	3D
K1733.100509	5,51 €		ocel	malá síla pružiny	–	10	5	9,9	9	7,3	0,8	30	K1733.05	3D
K1733.100609	5,91 €		ocel	malá síla pružiny	–	10	6	9,9	9	10,3	1	20	K1733.05	3D
K1733.200307	5,07 €		ocel	standardní síla pružiny	odlišný tvar kolíku	6	3	5,9	7	3,7	0,4	20	K1733.03	3D
K1733.200409	5,32 €		ocel	standardní síla pružiny	–	8	4	7,9	9	5,2	0,6	30	K1733.04	3D
K1733.200509	5,51 €		ocel	standardní síla pružiny	–	10	5	9,9	9	7,3	0,8	60	K1733.05	3D
K1733.200609	5,91 €		ocel	standardní síla pružiny	–	10	6	9,9	9	10,3	1	30	K1733.05	3D
K1733.200813	6,39 €		ocel	standardní síla pružiny	–	12	8	11,9	13	13,3	1,2	50	K1733.08	3D
K1733.201016	6,92 €		ocel	standardní síla pružiny	–	16	10	15,9	16	16,9	1,6	80	K1733.10	3D
K1733.300509	5,51 €		ocel	zvětšená síla pružiny	–	10	5	9,9	9	7,3	0,8	90	K1733.05	3D
K1733.300609	5,91 €		ocel	zvětšená síla pružiny	–	10	6	9,9	9	10,3	1	60	K1733.05	3D
K1733.300813	6,39 €		ocel	zvětšená síla pružiny	–	12	8	11,9	13	13,3	1,2	100	K1733.08	3D
K1733.301016	6,92 €		ocel	zvětšená síla pružiny	–	16	10	15,9	16	16,9	1,6	160	K1733.10	3D
K1733.110307	5,74 €		nerezová ocel	malá síla pružiny	odlišný tvar kolíku	6	3	2,9	7	3,7	0,4	10	K1733.03	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál čepu	Provedení 1	Provedení 2	D	D1‎	D2	L	L1	±S	F cca N	Objednací číslo montážní nářadí	CAD
K1733.110409	5,98 €		nerezová ocel	malá síla pružiny	–	8	4	7,9	9	5,2	0,6	15	K1733.04	3D
K1733.110509	6,58 €		nerezová ocel	malá síla pružiny	–	10	5	9,9	9	7,3	0,8	30	K1733.05	3D
K1733.110609	7,08 €		nerezová ocel	malá síla pružiny	–	10	6	9,9	9	10,3	1	20	K1733.05	3D
K1733.210307	5,74 €		nerezová ocel	standardní síla pružiny	odlišný tvar kolíku	6	3	5,9	7	3,7	0,4	20	K1733.03	3D
K1733.210409	5,98 €		nerezová ocel	standardní síla pružiny	–	8	4	7,9	9	5,2	0,6	30	K1733.04	3D
K1733.210509	6,58 €		nerezová ocel	standardní síla pružiny	–	10	5	9,9	9	7,3	0,8	60	K1733.05	3D
K1733.210609	7,08 €		nerezová ocel	standardní síla pružiny	–	10	6	9,9	9	10,3	1	30	K1733.05	3D
K1733.210813	7,70 €		nerezová ocel	standardní síla pružiny	–	12	8	11,9	13	13,3	1,2	50	K1733.08	3D
K1733.211016	8,10 €		nerezová ocel	standardní síla pružiny	–	16	10	15,9	16	16,9	1,6	80	K1733.10	3D
K1733.310509	6,58 €		nerezová ocel	zvětšená síla pružiny	–	10	5	9,9	9	7,3	0,8	90	K1733.05	3D
K1733.310609	7,08 €		nerezová ocel	zvětšená síla pružiny	–	10	6	9,9	9	10,3	1	60	K1733.05	3D
K1733.310813	7,70 €		nerezová ocel	zvětšená síla pružiny	–	12	8	11,9	13	13,2	1,2	100	K1733.08	3D
K1733.311016	8,10 €		nerezová ocel	zvětšená síla pružiny	–	16	10	15,9	16	16,6	1,6	160	K1733.10	3D
K1733.120307	5,07 €		POM	malá síla pružiny	odlišný tvar kolíku	6	3	5,9	7	3,7	0,4	10	K1733.03	3D
K1733.120409	5,32 €		POM	malá síla pružiny	–	8	4	7,9	9	5,2	0,6	15	K1733.04	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál čepu	Provedení 1	Provedení 2	D	D1‎	D2	L	L1	±S	F cca N	Objednací číslo montážní nářadí	CAD
K1733.120509	5,51 €		POM	malá síla pružiny	–	10	5	99	9	7,3	0,8	30	K1733.05	3D
K1733.120609	5,91 €		POM	malá síla pružiny	–	10	6	9,9	9	10,3	1	20	K1733.05	3D
K1733.220307	5,07 €		POM	standardní síla pružiny	odlišný tvar kolíku	6	3	5,9	7	3,7	0,4	20	K1733.03	3D
K1733.220409	5,32 €		POM	standardní síla pružiny	–	8	4	7,9	9	5,2	0,6	30	K1733.04	3D
K1733.220509	5,51 €		POM	standardní síla pružiny	–	10	5	9,9	9	7,3	0,8	60	K1733.05	3D
K1733.220609	5,91 €		POM	standardní síla pružiny	–	10	6	9,9	9	10,3	1	30	K1733.05	3D
K1733.220813	6,39 €		POM	standardní síla pružiny	–	12	8	11,9	13	13,3	1,2	50	K1733.08	3D
K1733.221016	6,92 €		POM	standardní síla pružiny	–	16	10	15,9	16	16,9	1,6	80	K1733.10	3D
K1733.320509	5,51 €		POM	zvětšená síla pružiny	–	10	5	9,9	9	7,3	0,8	90	K1733.05	3D
K1733.320609	5,91 €		POM	zvětšená síla pružiny	–	10	6	9,9	9	10,3	1	60	K1733.05	3D
K1733.320813	6,39 €		POM	zvětšená síla pružiny	–	12	8	11,9	13	13,3	1,2	100	K1733.08	3D
K1733.321016	6,92 €		POM	zvětšená síla pružiny	–	16	10	15,9	16	16,9	1,6	160	K1733.10	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
