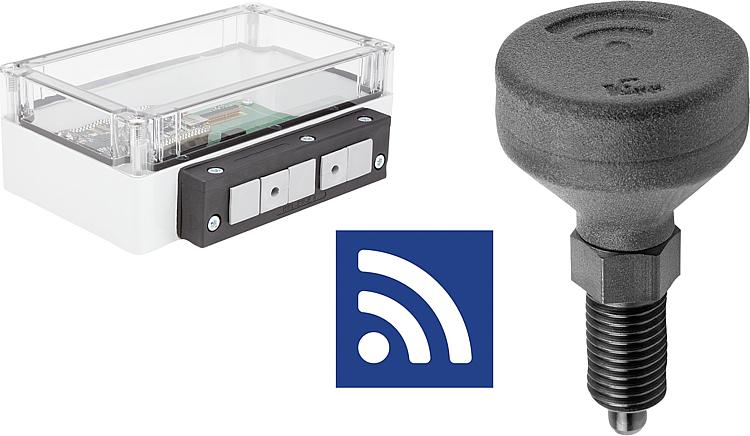

Aretačné čapy so snímačom stavu

Novinka

Popis tovaru

Kód:	K1495
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy so snímačom stavu | K1495
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1495 Aretační čepy se snímačem stavu

Varianty
Technické parametre

Material	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík, nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt, tmavošedý termoplast.
Provedení	Ocelové provedení: Závitové pouzdro brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Závitové pouzdro bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Integrované čidlo registruje stav pracovní stav aretačního čepu. Signál je zpracován ve hřibové rukojeti a bezdrátovým způsobem přenesen do mobilního koncového zařízení nebo do brány K1494. Stav čepu je tedy možné zobrazit a dále zpracovat. K dalšímu zpracování signálu, např. v řízení stroje, je zapotřebí brána K1494. Napájení aretačního čepu energií se uskutečňuje prostřednictvím integrované knoflíkové baterie, kterou lze v případě potřeby vyměnit.
Technické údaje	Rádiový signál: Bluetooth LE 4.2 Typ baterie: Lithiová knoflíková baterie CR2032 Výdrž baterie: 1 rok
Použití	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C nebo provedení D. Aretační čep se snímačem stavu umožňuje uživateli řízení procesu v závislosti na manipulaci. Navíc lze zajistit, aby se čep nacházel v požadovaném pracovním stavu.
Příslušenství	Brána K1494
Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení B: bez aretační drážky, s protimaticí Provedení C: s aretační drážkou, bez protimatice Provedení D: s aretační drážkou, s protimaticí

Detail zavřít

Aretační čepy se snímačem stavu, provedení A
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	povrch základní těleso	D	D1	D2	H	L	L1	L2	L3	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1495.1105	119,12 €		A	ocel	kalená	5	M10×1	35	5	57	17	7	15	13	1,3	5	12	.step
K1495.1206	120,35 €		A	ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	1,8	6	14	.step
K1495.1308	121,55 €		A	ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	2,3	15	35	.step
K1495.1410	125,20 €		A	ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	2,8	15	34	.step
K1495.1412	127,63 €		A	ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	2,8	15	39	.step
K1495.01105	126,42 €		A	Nerezová ocel	kalená	5	M10×1	35	5	57	17	7	15	13	1,3	5	12	.step
K1495.01206	127,63 €		A	Nerezová ocel	kalená	6	M12×1,5	3´5	6	62	20	8	17	14	1,8	6	14	.step
K1495.01308	131,27 €		A	Nerezová ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	2,3	15	35	.step
K1495.01410	133,72 €		A	Nerezová ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	2,8	15	34	.step
K1495.01412	136,15 €		A	Nerezová ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	2,8	15	39	.step
K1495.11105	126,42 €		A	Nerezová ocel	netvrzeno	5	M10×1	35	5	57	17	7	15	13	1,3	5	12	.step
K1495.11206	127,63 €		A	Nerezová ocel	netvrzeno	6	M12×1,5	35	6	62	20	8	17	14	1,8	6	14	.step
K1495.11308	131,27 €		A	Nerezová ocel	netvrzeno	8	M16×1,5	35	8	76	26	10	23	19	2,3	15	35	.step
K1495.11410	133,72 €		A	Nerezová ocel	netvrzeno	10	M20×1,5	35	10	82	28	12	25	22	2,8	15	34	.step
K1495.11412	136,15 €		A	Nerezová ocel	netvrzeno	12	M20×1,5	35	12	86	28	14	25	22	2,8	15	39	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy se snímačem stavu, provedení B
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	povrch základní těleso	D	D1	D2	H	L	L1	L2	L3	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1495.2105	119,12 €		B	ocel	kalená	5	M10×1	35	5	57	17	7	15	13	17	1,3	5	12	.step
K1495.2206	120,35 €		B	ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	19	1,8	6	14	.step
K1495.2308	121,55 €		B	ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	24	2,3	15	35	.step
K1495.2410	125,20 €		B	ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	30	2,8	15	34	.step
K1495.2412	127,63 €		B	ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	30	2,8	15	39	.step
K1495.02105	126,42 €		B	Nerezová ocell	kalená	5	M10×1	35	5	57	17	7	15	13	17	1,3	5	12	.step
K1495.02206	127,63 €		B	Nerezová ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	19	1,8	6	14	.step
K1495.02308	131,27 €		B	Nerezová ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	24	2,3	15	35	.step
K1495.02410	133,72 €		B	Nerezová ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	30	2,8	15	34	.step
K1495.02412	136,15 €		B	Nerezová ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	30	2,8	15	39	.step
K1495.12105	126,42 €		B	Nerezová ocel	netvrzeno	5	M10×1	35	5	57	17	7	15	13	17	1,3	5	12	.step
K1495.12206	127,63 €		B	Nerezová ocel	netvrzeno	6	M12×1,5	35	6	62	20	8	17	14	19	1,8	6	14	.step
K1495.12308	131,27 €		B	Nerezová ocel	netvrzeno	8	M16×1,5	35	8	76	26	10	23	19	24	2,3	15	35	.step
K1495.12410	133,72 €		B	Nerezová ocel	netvrzeno	10	M20×1,5	35	10	82	28	12	25	22	30	2,8	15	34	.step
K1495.12412	136,15 €		B	Nerezová ocel	netvrzeno	12	M20×1,5	35	12	86	28	14	25	22	30	2,8	15	39	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy se snímačem stavu, provedení C
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	povrch základní těleso	D	D1	D2	H	L	L1	L2	L3	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1495.3105	122,77 €		C	ocel	kalená	5	M10×1	35	5	57	17	7	15	13	1,3	5	12	.step
K1495.3206	123,99 €		C	ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	1,8	6	14	.step
K1495.3308	125,20 €		C	ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	2,3	15	35	.step
K1495.3410	128,85 €		C	ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	2,8	15	34	.step
K1495.3412	131,27 €		C	ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	2,8	15	39	.step
K1495.03105	130,06 €		C	Nerezová ocel	kalená	5	M10×1	35	5	57	17	7	15	13	1,3	5	12	.step
K1495.03206	131,27 €		C	Nerezová ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	1,8	6	14	.step
K1495.03308	134,93 €		C	Nerezová ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	2,3	15	35	.step
K1495.03410	137,36 €		C	Nerezová ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	2,8	15	34	.step
K1495.03412	139,79 €		C	Nerezová ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	2,8	15	39	.step
K1495.13105	130,06 €		C	Nerezová ocel	netvrzeno	5	M10×1	35	5	57	17	7	15	13	1,3	5	12	.step
K1495.13206	131,27 €		C	Nerezová ocel	netvrzeno	6	M12×1,5	35	6	62	20	8	17	14	1,8	6	14	.step
K1495.13308	134,93 €		C	Nerezová ocel	netvrzeno	8	M16×1,5	35	8	76	26	10	23	19	2,3	15	35	.step
K1495.13410	137,36 €		C	Nerezová ocel	netvrzeno	10	M20×1,5	35	10	82	28	12	25	22	2,8	15	34	.step
K1495.13412	139,79 €		C	Nerezová ocel	netvrzeno	12	M20×1,5	35	12	86	28	14	25	22	2,8	15	39	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy se snímačem stavu, provedení D
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	povrch základní těleso	D	D1	D2	H	L	L1	L2	L3	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1495.4105	122,77 €		D	ocel	kalená	5	M10×1	35	5	57	17	7	15	13	17	1,3	5	12	.step
K1495.4206	123,99 €		D	ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	19	1,8	6	14	.step
K1495.4308	125,20 €		D	ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	24	2,3	15	35	.step
K1495.4410	128,85 €		D	ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	30	2,8	15	34	.step
K1495.4412	131,27 €		D	ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	30	2,8	15	39	.step
K1495.04105	130,06 €		D	Nerezová ocel	kalená	5	M10×1	35	5	57	17	7	15	13	17	1,3	5	12	.step
K1495.04206	131,27 €		D	Nerezová ocel	kalená	6	M12×1,5	35	6	62	20	8	17	14	19	1,8	6	14	.step
K1495.04308	134,93 €		D	Nerezová ocel	kalená	8	M16×1,5	35	8	76	26	10	23	19	24	2,3	15	35	.step
K1495.04410	137,36 €		D	Nerezová ocel	kalená	10	M20×1,5	35	10	82	28	12	25	22	30	2,8	15	34	.step
K1495.04412	139,79 €		D	Nerezová ocel	kalená	12	M20×1,5	35	12	86	28	14	25	22	30	2,8	15	39	.step
K1495.14105	130,06 €		D	Nerezová ocel	netvrzeno	5	M10×1	35	5	57	17	7	15	13	17	1,3	5	12	.step
K1495.14206	131,27 €		D	Nerezová ocel	netvrzeno	6	M12×1,5	35	6	62	20	8	17	14	19	1,8	6	14	.step
K1495.14308	134,93 €		D	Nerezová ocel	netvrzeno	8	M16×1,5	35	8	76	26	10	23	19	24	2,3	15	35	.step
K1495.14410	137,36 €		D	Nerezová ocel	netvrzeno	10	M20×1,5	35	10	82	28	12	25	22	30	2,8	15	34	.step
K1495.14412	139,79 €		D	Nerezová ocel	netvrzeno	12	M20×1,5	35	12	86	28	14	25	22	30	2,8	15	39	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
