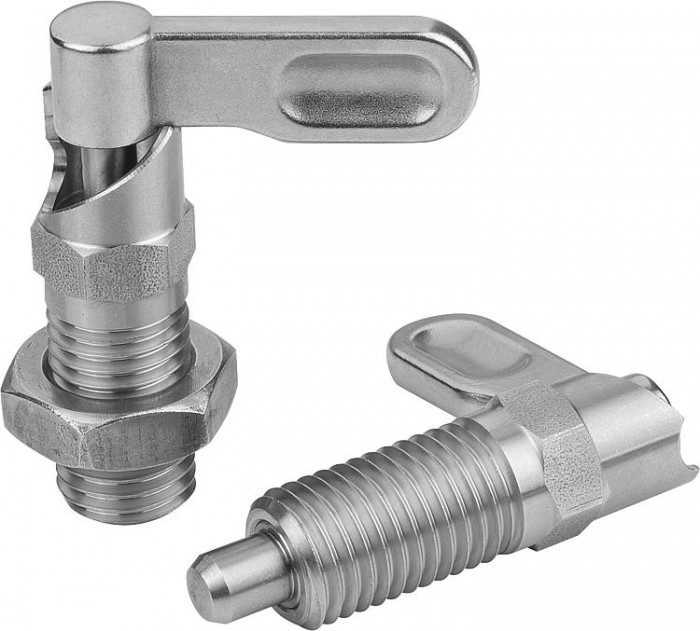

Aretačné čapy s páčkou, nerezové s dorazom

Popis tovaru

Kód:	K1285
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy s páčkou, nerezové s dorazom | K1285
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1285 Aretační čepy s páčkou, nerezové s dorazem

Varianty
Technické parametre

Material	Nerezová ocel 1.4305.
Odkaz na výkres	Provedení A: úchyt ,bez povrstvení, bez matice Provedení B: úchyt bez povrstvení, s maticí 1) doraz levý 2) doraz pravý
Provedení:	Bez povrchové úpravy. Aretační kolík broušený, nekalený.
Upozornění	Uzávěry s páčkou se používají tehdy, když aretační kolík nesmí dočasně vyčnívat. Otočením závory o 180° se aretační kolík zasune. Zaskakovací zářez způsobí, že uzávěr v této poloze drží. Dorazem 180° se zabrání přeskočení zářezu rastru a tím zabrání novému vysunutí aretačního kolíku. Volbou strany dorazu se definuje směr otáčení zástrčky.

Detail zavřít

Aretační čepy s páčkou nerezové s dorazem, provedení A
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1285.1040410	18,28 €		A	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	8	14	.step
K1285.1040510	18,28 €		A	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	8	14	.step
K1285.1040512	19,95 €		A	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	8	15	.step
K1285.1040610	18,28 €		A	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	8	14	.step
K1285.1040612	19,95 €		A	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	8	15	.step
K1285.1040616	21,92 €		A	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	15	35	.step
K1285.1040812	19,95 €		A	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	8	15	.step
K1285.1040816	21,92 €		A	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	15	35	.step
K1285.10408201	26,04 €		A	levé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	20	60	.step
K1285.1041016	21,92 €		A	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	15	35	.step
K1285.10410201	26,04 €		A	levé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	20	60	.step
K1285.10412201	26,04 €		A	levé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	20	60	.step
K1285.2040410	18,28 €		A	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	8	14	.step
K1285.2040510	18,28 €		A	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	8	14	.step
K1285.2040512	19,95 €		A	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	8	15	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1285.2040610	18,28 €		A	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	8	14	.step
K1285.2040612	19,95 €		A	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	8	15	.step
K1285.2040616	21,92 €		A	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	15	35	.step
K1285.2040812	19,95 €		A	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	8	15	.step
K1285.2040816	21,92 €		A	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	15	35	.step
K1285.20408201	26,04 €		A	pravé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	20	60	.step
K1285.2041016	21,92 €		A	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	15	35	.step
K1285.20410201	26,04 €		A	pravé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	20	60	.step
K1285.20412201	26,04 €		A	pravé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	20	60	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy s páčkou nerezové s dorazem, provedení B
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1285.1050410	18,69 €		B	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	17	1	8	14	.step
K1285.1050510	18,69 €		B	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,3	8	14	.step
K1285.1050512	20,61 €		B	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,3	8	15	.step
K1285.1050610	18,69 €		B	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,8	8	14	.step
K1285.1050612	20,61 €		B	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,8	8	15	.step
K1285.1050616	23,14 €		B	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	1,8	15	35	.step
K1285.1050812	20,61 €		B	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	2,3	8	15	.step
K1285.1050816	23,14 €		B	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	2,3	15	35	.step
K1285.10508201	28,78 €		B	levé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	30	2,3	20	60	.step
K1285.1051016	23,14 €		B	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	2,8	15	35	.step
K1285.10510201	28,78 €		B	levé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	30	2,8	20	60	.step
K1285.10512201	28,78 €		B	levé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	30	3	20	60	.step
K1285.2050410	18,69 €		B	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	17	1	8	14	.step
K1285.2050510	18,69 €		B	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,3	8	14	.step
K1285.2050512	20,61 €		B	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,3	8	15	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Specifikace	D	D1	d2	L	L2	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1285.2050610	18,69 €		B	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	17	1,8	8	14	.step
K1285.2050612	20,61 €		B	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	1,8	8	15	.step
K1285.2050616	23,14 €		B	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	1,8	15	35	.step
K1285.2050812	20,61 €		B	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	19	2,3	8	15	.step
K1285.2050816	23,14 €		B	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	2,3	15	35	.step
K1285.20508201	28,78 €		B	pravé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	30	2,3	20	60	.step
K1285.2051016	23,14 €		B	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	24	2,8	15	35	.step
K1285.20510201	28,78 €		B	pravé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	30	2,8	20	60	.step
K1285.20512201	28,78 €		B	pravé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	30	3	20	60	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
