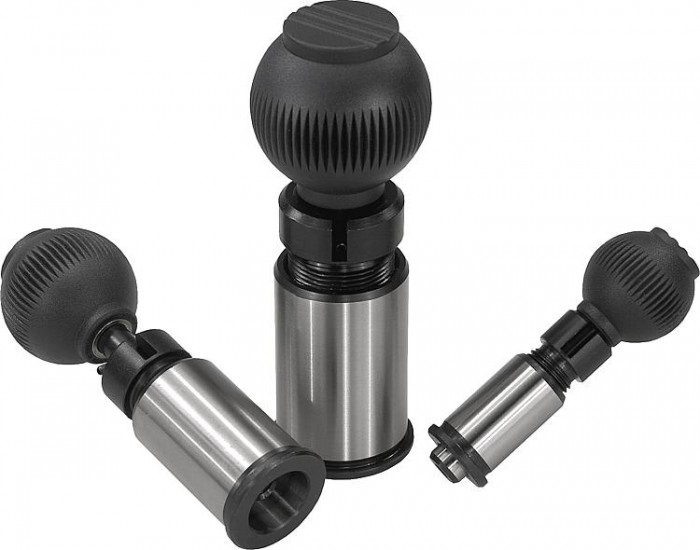

Presné Aretačné čapy s valcovým aretačným kolíkom

Popis tovaru

Kód:	K0361
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Presné Aretačné čapy s valcovým aretačným kolíkom | K0361
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0361 Přesné aretační čepy s válcovým aretačním kolíkem

Návod k montáži a vestavbě přesných aretačních čepů

Varianty
Technické parametre

Material	Ocel, kulová hlavice z termoplastu.
Odkaz na výkres	Provedení A: standardní Provedení B: aretovatelné
Provedení:	Tvrzeno a broušeno, kulová hlavice, antracitová.
Upozornění	Aretační čepy a pouzdra tvoří optimální kombinaci pro rychlé ustavení a zafixování. Díky preciznímu provedení aretačního čepu a pouzdra je při spojování dvou elementů dosaženo vysoké opakované přesnosti. Technické pokyny viz montážní návod.

Detail zavřít

Přesné aretační čepy s válcovým aretačním kolíkem, provedení A, standard
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	d1	d2	D3	H	L	L1	L3	L5	L6	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Vnitřní závit kulová koncovka	CAD
K0361.010	76,61 €		standardní	10	16mm	19mm	25	10	79	25	13	2,5	31	15	30	M6	CAD
K0361.012	84,89 €		standardní	12	20mm	23mm	32	10	91	33	13	3	35	15	35	M8	CAD
K0361.016	97,63 €		standardní	16	25mm	28mm	40	10	106,5	41,5	13	3	42	20	50	M10	CAD
K0361.020	110,22 €		standardní	20	30mm	33mm	40	10	114,5	41,5	13	3	50	36	63	M10	CAD
K0361.025	125,86 €		standardní	25	38mm	42mm	50	10	134	51	13	3	60	20	73	M10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Přesné aretační čepy s válcovým aretačním kolíkem, provedení B, aretovatelné
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	d1	d2	D3	H	L	L1	L2	L3	L5	L6	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Vnitřní závit kulová koncovka	CAD
K0361.110	85,26 €		aretovatelné	10	16mm	19mm	25	10	79	25	36,5	13	2,5	31	15	30	M6	CAD
K0361.112	94,60 €		aretovatelné	12	20mm	23mm	32	10	91	33	44,5	13	3	35	15	35	M8	CAD
K0361.116	107,38 €		aretovatelné	16	25mm	28mm	40	10	106,5	41,5	53	13	3	42	20	50	M10	CAD
K0361.120	121,27 €		aretovatelné	20	30mm	33mm	40	10	114,5	41,5	53	13	3	50	36	63	M10	CAD
K0361.125	135,95 €		aretovatelné	25	38mm	42mm	50	10	134	51	62,5	13	3	60	20	73	M10	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
