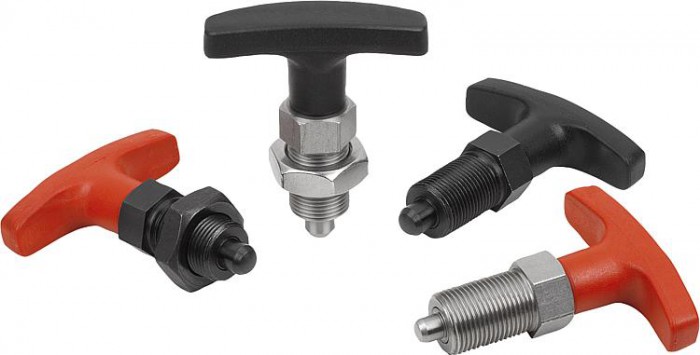

Aretačné čapy s úchytkou v tvare T

Popis tovaru

Kód:	K1124
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy s úchytkou v tvare T | K1124
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1124 Aretační čepy s úchytkou ve tvaru T

Varianty
Technické parametre

Material	Ocelové provedení: Aretační kolík, kalený: Aretační kolík 1.0718. Závitové pouzdro 1.0718. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. T-úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.
Na vyžádání	Nestandardní provedení.
Odkaz na výkres	Provedení A: bez kontramatice Provedení B: s kontramaticí
Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Závitové pouzdro brynýrováno. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Závitové pouzdro bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Ergonomické úchytky ve tvaru T-úchyty snadnou manipulaci s malým vynaložením síly.

Detail zavřít

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, bez kontramatice, provedení A
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.5206	7,43 €		ocel	tmavošedá RAL 7021	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	.step
K1124.5308	9,54 €		ocel	tmavošedá RAL 7021	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	.step
K1124.5410	11,05 €		ocel	tmavošedá RAL 7021	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	.step
K1124.520684	7,43 €		ocel	bezpečnostní červená RAL 3020	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	.step
K1124.530884	9,54 €		ocel	bezpečnostní červená RAL 3020	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	.step
K1124.541084	11,05 €		ocel	bezpečnostní červená RAL 3020	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	.step
K1124.05206	12,83 €		nerezová ocel	tmavošedá RAL 7021	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	.step
K1124.05308	17,03 €		nerezová ocel	tmavošedá RAL 7021	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	.step
K1124.05410	23,26 €		nerezová ocel	tmavošedá RAL 7021	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	.step
K1124.0520684	12,83 €		nerezová ocel	bezpečnostní červená RAL 3020	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	6	14	.step
K1124.0530884	17,03 €		nerezová ocel	bezpečnostní červená RAL 3020	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	15	35	.step
K1124.0541084	23,26 €		nerezová ocel	bezpečnostní červená RAL 3020	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	15	34	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Aretační čepy s úchytkou ve tvaru T, bez zajišťovací drážky, s kontramaticí, provedení B
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Barva komponentu	Provedení	A	B	D	D1	L	L1	L2	L3	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1124.6206	7,64 €		ocel	tmavošedá RAL 7021	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	.step
K1124.6308	10,16 €		ocel	tmavošedá RAL 7021	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	.step
K1124.6410	11,60 €		ocel	tmavošedá RAL 7021	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	.step
K1124.620684	7,64 €		ocel	bezpečnostní červená RAL 3020	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	.step
K1124.630884	10,16 €		ocel	bezpečnostní červená RAL 3020	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	.step
K1124.641084	11,60 €		ocel	bezpečnostní červená RAL 3020	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	.step
K1124.06206	13,66 €		nerezová ocel	tmavošedá RAL 7021	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	.step
K1124.06308	18,23 €		nerezová ocel	tmavošedá RAL 7021	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	.step
K1124.06410	24,09 €		nerezová ocel	tmavošedá RAL 7021	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	.step
K1124.0620684	13,66 €		nerezová ocel	bezpečnostní červená RAL 3020	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	19	1,8	6	14	.step
K1124.0630884	18,23 €		nerezová ocel	bezpečnostní červená RAL 3020	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	24	2,3	15	35	.step
K1124.0641084	24,09 €		nerezová ocel	bezpečnostní červená RAL 3020	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	30	2,8	15	34	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
