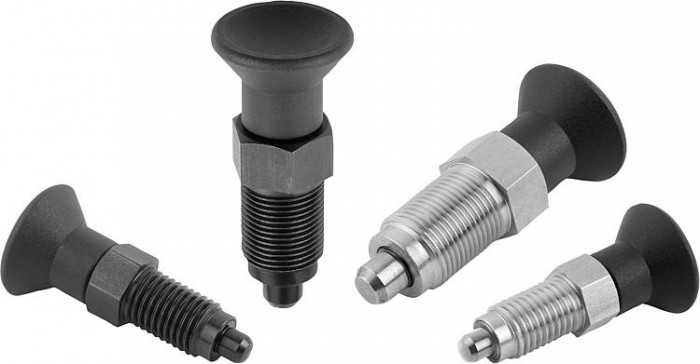

Prémium – Aretačné čapy s válcovým aretačným kolíkom

Popis tovaru

Kód:	K0736
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Prémium - Aretačné čapy s válcovým aretačným kolíkom | K0736
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list K0736 Prémium – aretační čepy s válcovým aretačním kolíkem

Material	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Hřibovitý úchyt z tmavošedého termoplastu.
Montáž	Při použití středění pomocí závitového pouzdra se doporučuje zhotovit zalícování na upínacím elementu před vyříznutím závitu.
Na vyžádání	Nestandardní provedení a distanční kroužky.
Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy.
Příslušenství	Přesné pouzdro válcové K0736. Kontramatice K0700….

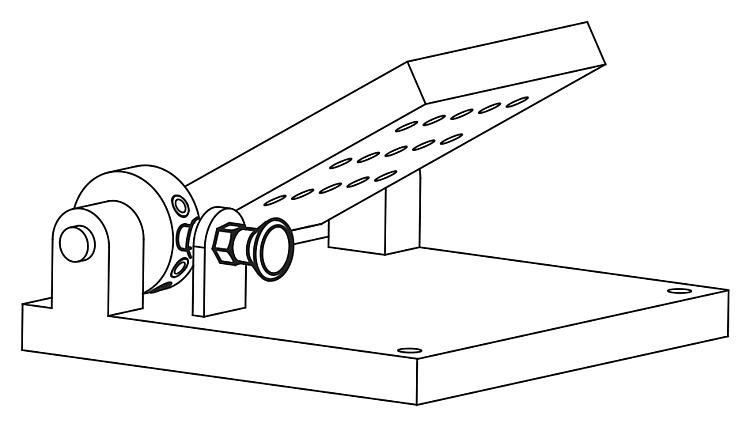

Upozornění	Aretační čepy Prémium se vyznačují svými vyššími nároky na pevnost aretačního čepu a závitového pouzdra. Kromě toho bylo na závitové pouzdro umístěno středění, které lze využít ke zvýšení přesnosti polohování. Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Při velkém namáhání příčnými silami je třeba využít středící nástavec.

Detail zavřít

Prémium - aretační čepy s válcovým aretačním kolíkem, provedení A
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	D1	d2	D3	D4	D5	L	L1	L2	L3	L4	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0736.41105	17,55 €		ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	1,3	5	12	.step
K0736.41206	19,48 €		ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	1,8	6	14	.step
K0736.41308	25,09 €		ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	2,3	15	35	.step
K0736.41410	33,40 €		ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	2,8	15	34	.step
K0736.401105	26,31 €		nerezová ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	1,3	5	12	.step
K0736.401206	29,22 €		nerezová ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	1,8	6	14	.step
K0736.401308	36,36 €		nerezová ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	2,3	15	35	.step
K0736.401410	48,43 €		nerezová ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	2,8	15	34	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Prémium - aretační čepy s válcovým aretačním kolíkem, provedení B
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	D1	d2	D3	D4	D5	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0736.42105	17,69 €		ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	17	1,3	5	12	.step
K0736.42206	19,60 €		ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	19	1,8	6	14	.step
K0736.42308	25,21 €		ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	24	2,3	15	35	.step
K0736.42410	33,55 €		ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	30	2,8	15	34	.step
K0736.402105	26,45 €		nerezová ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	17	1,3	5	12	.step
K0736.402206	29,34 €		nerezová ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	19	1,8	6	14	.step
K0736.402308	36,53 €		nerezová ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	24	2,3	15	35	.step
K0736.402410	48,58 €		nerezová ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	30	2,8	15	34	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Prémium - aretační čepy s válcovým aretačním kolíkem, provedení C
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	D1	d2	D3	D4	D5	L	L1	L2	L3	L4	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0736.43105	19,31 €		ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	1,3	5	12	.step
K0736.43206	21,23 €		ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	1,8	6	14	.step
K0736.43308	26,84 €		ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	2,3	15	35	.step
K0736.43410	35,16 €		ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	2,8	15	34	.step
K0736.403105	28,07 €		nerezová ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	1,3	5	15	.step
K0736.403206	30,95 €		nerezová ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	1,8	6	14	.step
K0736.403308	38,14 €		nerezová ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	2,3	15	35	.step
K0736.403410	50,20 €		nerezová ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	2,8	15	34	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Prémium - aretační čepy s válcovým aretačním kolíkem, provedení D
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	D1	d2	D3	D4	D5	L	L1	L2	L3	L4	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0736.44105	19,44 €		ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	17	1,3	5	12	.step
K0736.44206	21,38 €		ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	19	1,8	6	14	.step
K0736.44308	26,97 €		ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	24	2,3	15	35	.step
K0736.44410	35,29 €		ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	30	2,8	15	34	.step
K0736.404105	28,20 €		nerezová ocel	5	M10×1	21mm	8	6	6 –0,01/-0,02	43,5	17	7	15	3	5mm	13	17	1,3	5	12	.step
K0736.404206	31,12 €		nerezová ocel	6	M12×1,5	25mm	10	8,5	8,5 –0,01/-0,03	51,7	20	8	17	3	6mm	14	19	1,8	6	14	.step
K0736.404308	38,25 €		nerezová ocel	8	M16×1,5	33mm	13,5	11	11 –0,01/-0,03	68	26	10	23	4	8mm	19	24	2,3	15	35	.step
K0736.404410	50,32 €		nerezová ocel	10	M20×1,5	33mm	17	11	11 –0,01/-0,03	74	28	12	25	4	10mm	22	30	2,8	15	34	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
