Aretačné čapy nerezové

Novinka

Popis produktu

Kód:	K0632
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. {odkaz}.":/sk/faq-casto-kladene-otazky/
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy nerezové | K0632
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0632 Aretační čepy nerezové

Varianty
Technické parametre

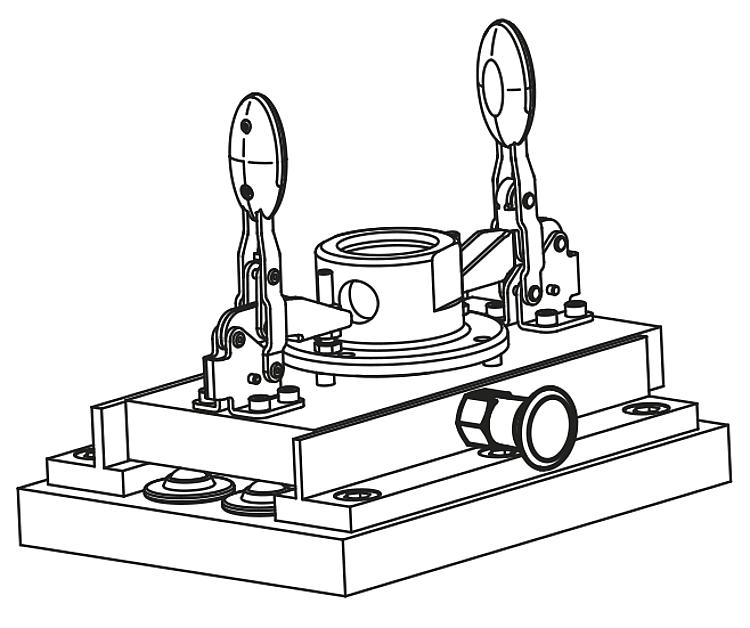

Popis výrobku	Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy ve strojírenství, při výrobě přístrojů, nábytku a při výrobě speciálních vozidel. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C nebo provedení D. Použité materiály umožňují univerzální použití až po aplikace s nejvyššími požadavky na odolnost vůči korozi.
Materiál	Nerezové provedení A2: Závitové pouzdro a hřibovitý úchyt 1.4305. Aretační kolík, vytvrzený 1.4034 Aretační kolík, nevytvrzený 1.4305 Tlačná pružina 1.4310 Provedení z nerezové oceli A4: Závitové pouzdro, hřibovitý úchyt a aretační kolík 1.4404. Tlačná pružina 1.4401 nebo 1.4571.
Provedení:	Nerezové provedení A2: závitové pouzdro bez povrchové úpravy. Hřibovitý úchyt, bez povrchové úpravy Aretační kolík, vytvrzený nebo nevytvrzený, broušený a bez povrchové úpravy. Nerezové provedení A4: závitové pouzdro bez povrchové úpravy. Hřibovitý úchyt, bez povrchové úpravy nebo otryskaný Aretační kolík, broušený, chemicky potažen niklem nebo bez povrchové úpravy.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky K0665

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.001903	17,67 €		A	nerezová ocel	1.4034	–	kalená	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	4,5	10	CAD
K0632.001004	16,83 €		A	nerezová ocel	1.4034	–	kalená	4	M8×1	18	43	15	6	13	4	10	–	1	6	12	CAD
K0632.001105	14,41 €		A	nerezová ocel	1.4034	–	kalená	5	M10×1	21	50	17	7	15	5	13	–	1,3	5	12	CAD
K0632.001206	17,03 €		A	nerezová ocel	1.4034	–	kalená	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	6	14	CAD
K0632.001308	23,84 €		A	nerezová ocel	1.4034	–	kalená	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	CAD
K0632.001410	28,33 €		A	nerezová ocel	1.4034	–	kalená	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	34	CAD
K0632.001412	47,13 €		A	nerezová ocel	1.4034	–	kalená	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	CAD
K0632.001516	53,56 €		A	nerezová ocel	1.4034	–	kalená	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	46	CAD
K0632.111903	17,67 €		A	nerezová ocel	1.4305	–	netvrzeno	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	4,5	10	CAD
K0632.111004	16,83 €		A	nerezová ocel	1.4305	–	netvrzeno	4	M8×1	18	43	15	6	13	4	10	–	1	6	12	CAD
K0632.111105	14,41 €		A	nerezová ocel	1.4305	–	netvrzeno	5	M10×1	21	50	17	7	15	5	13	–	1,3	5	12	CAD
K0632.111206	17,03 €		A	nerezová ocel	1.4305	–	netvrzeno	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	6	14	CAD
K0632.111308	23,84 €		A	nerezová ocel	1.4305	–	netvrzeno	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	CAD
K0632.111410	28,33 €		A	nerezová ocel	1.4305	–	netvrzeno	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	34	CAD
K0632.111412	47,13 €		A	nerezová ocel	1.4305	–	netvrzeno	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	CAD
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.111516	53,56 €		A	nerezová ocel	1.4305	–	netvrzeno	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	46	CAD
K0632.061903	22,97 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.061004	21,88 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.061105	18,74 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.061206	22,14 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.061308	30,98 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
K0632.061410	34,01 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
K0632.061412	49,49 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.061516	58,92 €		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.171903	22,97 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.171004	21,88 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.171105	18,74 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.171206	22,14 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.171308	30,98 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
K0632.171410	34,01 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.171412	49,49 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.171516	58,92 €		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.0619031	22,97 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.0610041	21,88 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.0611051	18,74 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.0612061	22,14 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.0613081	30,98 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
K0632.0614101	34,01 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
K0632.0614121	49,49 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.0615161	58,92 €		A	nerezová ocel	1.4404	pískováno	potaženo niklem	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.1719031	22,97 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	3	M6×0,75	14	34,5	2	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.1710041	21,88 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.1711051	18,74 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.1712061	22,14 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.1713081	30,98 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.1714101	34,01 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
K0632.1714121	49,49 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.1715161	58,92 €		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.002903	18,88 €		B	nerezová ocel	1.4034	–	kalená	3	M6×0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	CAD
K0632.002004	17,97 €		B	nerezová ocel	1.4034	–	kalená	4	M8×1	18	43	15	6	13	4	10	13	1	6	12	CAD
K0632.002105	15,43 €		B	nerezová ocel	1.4034	–	kalená	5	M10×1	21	50	17	7	15	5	13	17	1,3	5	12	CAD
K0632.002206	18,12 €		B	nerezová ocel	1.4034	–	kalená	6	M12×1,5	25	59	20	8	17	6	14	19	1,8	6	14	CAD
K0632.002308	24,18 €		B	nerezová ocel	1.4034	–	kalená	8	M16×1,5	33	77	26	10	23	8	19	24	2,3	15	35	CAD
K0632.002410	31,08 €		B	nerezová ocel	1.4034	–	kalená	10	M20×1,5	33	83	28	12	25	10	22	30	2,8	15	34	CAD
K0632.002412	48,80 €		B	nerezová ocel	1.4034	–	kalená	12	M20×1,5	33	87	28	14	25	12	22	30	2,8	15	39	CAD
K0632.002516	55,47 €		B	nerezová ocel	1.4034	–	kalená	16	M24×2	40	106	32	18	28	16	27	36	3,2	20	46	CAD
K0632.112903	18,88 €		B	nerezová ocel	1.4305	–	netvrzeno	3	M6×0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	CAD
K0632.112004	17,97 €		B	nerezová ocel	1.4305	–	netvrzeno	4	M8×1	18	43	15	6	13	4	10	13	1	6	12	CAD
K0632.112105	15,43 €		B	nerezová ocel	1.4305	–	netvrzeno	5	M10×1	21	50	17	7	15	5	13	17	1,3	5	12	CAD
K0632.112206	18,12 €		B	nerezová ocel	1.4305	–	netvrzeno	6	M12×1,5	25	59	20	8	17	6	14	19	1,8	6	14	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
