Aretačné čapy krátke prevedenie, so závitovou poistkou

Popis produktu

Kód:	K1097
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy krátke prevedenie, so závitovou poistkou | K1097
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Přehrát video

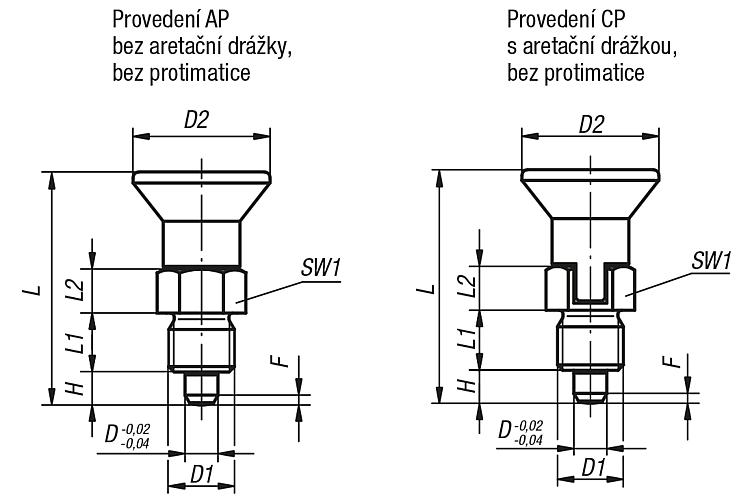

Datový list K1097 Aretační čepy krátké provedení, se závitovou pojistkou

Material	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt z černošedého termoplastu. Závitová pojistka z modrého polyamidu.
Na vyžádání	Nestandardní provedení.
Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky K0665
Upozornění	Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP. Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz. Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).

Detail zavřít

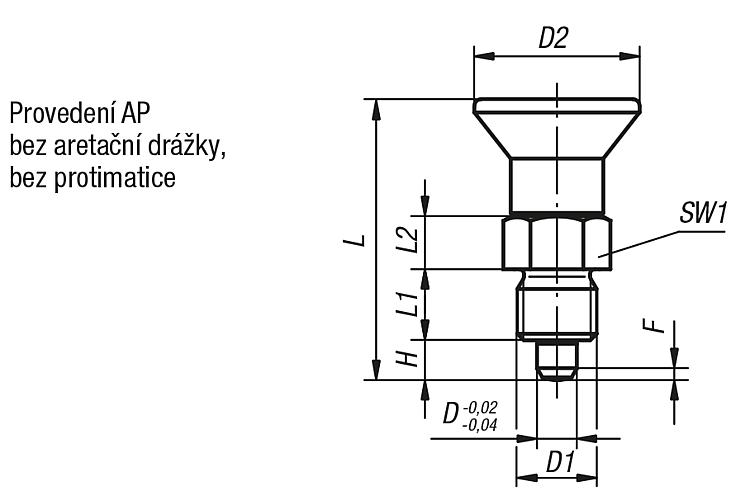

Aretační čepy krátké provedení, se závitovou pojistkou, provedení AP
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základní těleso	Provedení	D	D1‎	d2	L	L1	L2	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1097.95903	8,39 €		ocel	AP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10	.step
K1097.95004	7,98 €		ocel	AP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12	.step
K1097.95105	7,62 €		ocel	AP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12	.step
K1097.95206	8,28 €		ocel	AP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14	.step
K1097.95308	10,35 €		ocel	AP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28	.step
K1097.95410	15,70 €		ocel	AP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32	.step
K1097.195903	14,27 €		nerezová ocel	AP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10	.step
K1097.195004	13,55 €		nerezová ocel	AP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12	.step
K1097.195105	12,89 €		nerezová ocel	AP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12	.step
K1097.195206	15,30 €		nerezová ocel	AP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14	.step
K1097.195308	20,10 €		nerezová ocel	AP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28	.step
K1097.195410	33,44 €		nerezová ocel	AP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

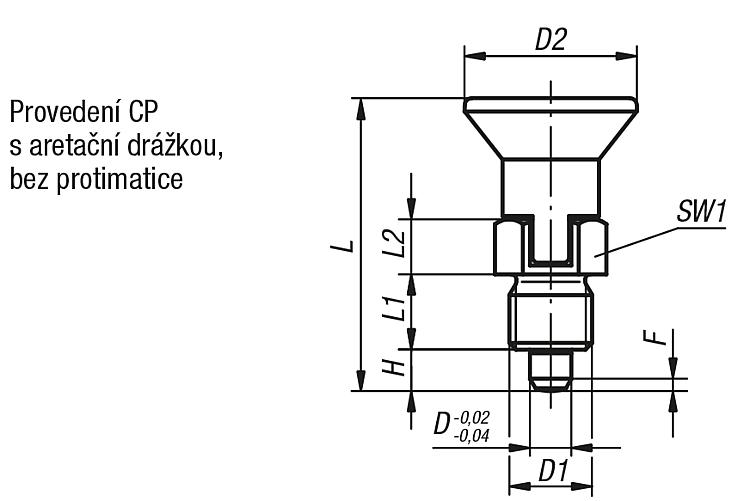

Aretační čepy krátké provedení, se závitovou pojistkou, provedení CP
Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Materiál základní těleso	Provedení	D	D1‎	d2	L	L1	L2	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1097.97903	10,77 €		ocel	CP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10	.step
K1097.97004	10,27 €		ocel	CP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12	.step
K1097.97105	9,76 €		ocel	CP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12	.step
K1097.97206	10,43 €		ocel	CP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14	.step
K1097.97308	12,45 €		ocel	CP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28	.step
K1097.97410	20,19 €		ocel	CP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32	.step
K1097.197903	15,82 €		nerezová ocel	CP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10	.step
K1097.197004	15,06 €		nerezová ocel	CP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12	.step
K1097.197105	14,36 €		nerezová ocel	CP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12	.step
K1097.197206	16,85 €		nerezová ocel	CP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14	.step
K1097.197308	22,75 €		nerezová ocel	CP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28	.step
K1097.197410	42,48 €		nerezová ocel	CP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
