Aretačný čap so závitovou poistkou

Popis tovaru

Kód:	K1096
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačný čap so závitovou poistkou | K1096
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

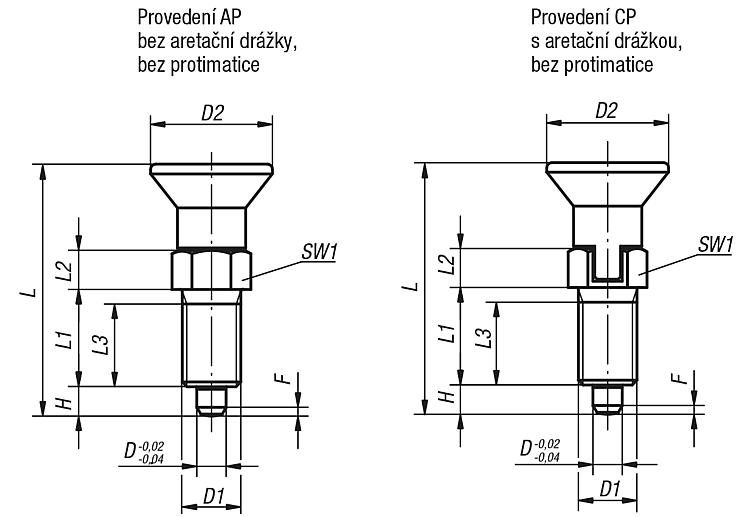

Datový list K1096 Aretační čep se závitovou pojistkou

Material	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Hřibovitý úchyt z černošedého termoplastu. Závitová pojistka z modrého polyamidu.
Na vyžádání	Nestandardní provedení.
Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP. Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz. Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).

Detail zavřít

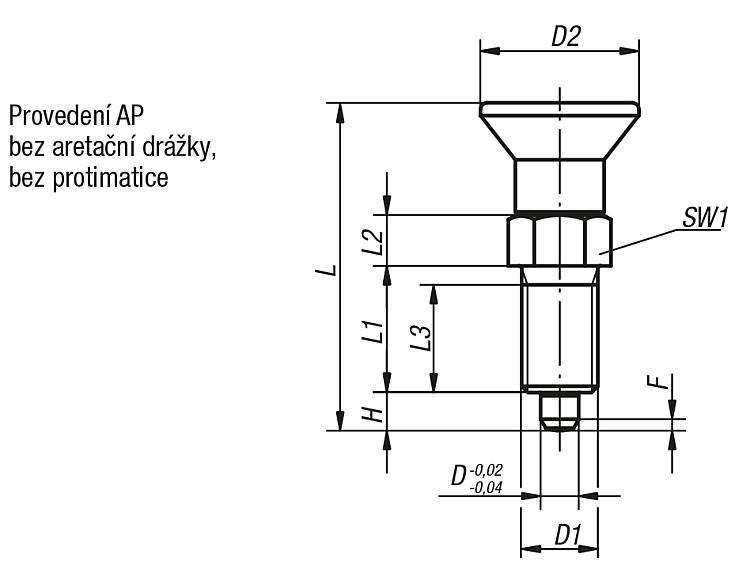

Aretační čep se závitovou pojistkou, provedení AP
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1096.91903	8,03 €		ocel	AP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
K1096.91004	7,62 €		ocel	AP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
K1096.91105	7,24 €		ocel	AP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
K1096.91206	8,06 €		ocel	AP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
K1096.91308	10,72 €		ocel	AP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
K1096.91410	15,25 €		ocel	AP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
K1096.91412	16,77 €		ocel	AP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
K1096.91516	19,06 €		ocel	AP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
K1096.091903	13,95 €		nerezová ocel	AP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
K1096.091004	13,27 €		nerezová ocel	AP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
K1096.091105	12,66 €		nerezová ocel	AP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
K1096.091206	14,86 €		nerezová ocel	AP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
K1096.091308	19,85 €		nerezová ocel	AP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
K1096.091410	32,78 €		nerezová ocel	AP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
K1096.091412	36,03 €		nerezová ocel	AP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1096.091516	40,96 €		nerezová ocel	AP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

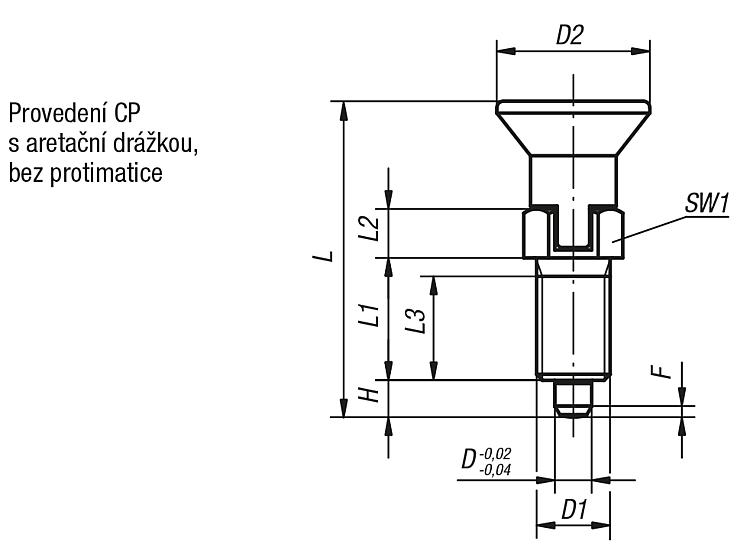

Aretační čep se závitovou pojistkou, provedení CP
Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1096.93903	9,85 €		ocel	CP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
K1096.93004	9,39 €		ocel	CP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
K1096.93105	8,95 €		ocel	CP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
K1096.93206	10,05 €		ocel	CP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
K1096.93308	12,40 €		ocel	CP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
K1096.93410	19,68 €		ocel	CP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
K1096.93412	21,63 €		ocel	CP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
K1096.93516	24,61 €		ocel	CP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
K1096.093903	15,51 €		nerezová ocel	CP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
K1096.093004	14,80 €		nerezová ocel	CP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
K1096.093105	14,08 €		nerezová ocel	CP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
K1096.093206	16,58 €		nerezová ocel	CP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
K1096.093308	22,60 €		nerezová ocel	CP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
K1096.093410	41,91 €		nerezová ocel	CP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
K1096.093412	46,07 €		nerezová ocel	CP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1096.093516	52,38 €		nerezová ocel	CP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
