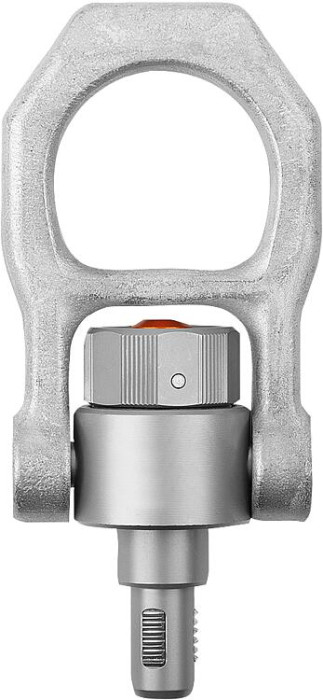

Samosvorný závitový nosný čep z nerezové oceli, s otočným závěsným okem

Novinka

Popis tovaru

Kód:	K2157
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Samosvorný závitový nosný čep z nerezové oceli, s otočným závěsným okem | K2157
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2157 Samosvorný závitový nosný čep z nerezové oceli, s otočným závěsným okem

Varianty
Technické parametre

Materiál	Čep z nerezové oceli 1.4542. Závěsné oko z nerezové oceli 1.4571. Závitový prvek z nerezové oceli 1.4542. Tlačítko z hliníku. Pružina z nerezové oceli.
Provedení	Čepy, kalené. Závitový prvek, tvrzený. Oranžové eloxované tlačítko.
Upozornění	Závitové nosné čepy se používají jako rychlý a snadný nosný prvek s pohyblivým a otočným závěsným okem. Závitové segmenty lze odemknout stisknutím tlačítka a závitový nosný čep lze zasunout do závitového otvoru nebo jej z něj vyjmout. Pokud se tlačítko povolí, zablokují závitové segmenty bezpečně spoj. Odpadá tak zdlouhavé šroubování a vyšroubovávání jako např. u šroubu s okem. Výkyvné a otočné závěsné oko se při zvedání vždy vyrovná ve směru tahu, aniž by se čep otočil. Bezpečnostní můstek v závěsném oku chrání tlačítko proti nechtěnému uvolnění při přímém tahu. Pro použití je nutný otvor se závitem obsahujícím měřidlo s odpovídající pevností materiálu. Ke každému závitovému nosnému čepu je přiložen podrobný návod k použití. Chráněno proti korozi a odolné proti povětrnostním vlivům. Ověřeno TÜV. Údaje F1, F2 a F3 při 5-násobné bezpečnosti.
Teplotní rozsah	max. +250 °C. Velikost závitu M24: od 150 °C lineární pokles nosnosti o 23 %.
Montáž	Montáž: Stiskněte a podržte tlačítko. Vložte závitový nosný čep. Uvolněte tlačítko (tlačítko musí být opět ve výchozí poloze). Ručně utahujte závitový nosný čep, dokud není v plném kontaktu s dosedací plochou. Je třeba zajistit, aby závitové segmenty byly zasunuty v upevňovacím závitu. Demontáž: 1. Otočte závitovým nosným čepem proti směru hodinových ručiček o cca čtvrtinu otáčky. 2. Stiskněte a podržte tlačítko. 3. Vytáhněte závitový nosný čep. 4. Tlačítko uvolněte.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D1	D2	D4	D5	D6	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	Utahovací moment max. Nm	F1 kN	F2 kN	F3 kN	CAD
K2157.08	366,41 €		M8	6,62	33,5	38	20	12	17,8	25,7	54,9	42,5	46	68	123,7	38	8	2	2,1	0,9	0,8	3D
K2157.10	376,79 €		M10	8,35	33,5	38	20	14	20	25,7	54,9	42,5	46	68	123,7	38	10	2	3,9	1,5	1,5	3D
K2157.12	380,54 €		M12	10,07	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	6,2	2,5	2,3	3D
K2157.16	422,80 €		M16	13,8	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	8,4	4,5	4,2	3D
K2157.20	550,81 €		M20	17,25	50	59	35	22	30	36,5	73,7	55,6	70	102	167,5	59	17	3	16,6	7,7	5,0	3D
K2157.24	623,89 €		M24	20,7	50	59	35	27	36	42	79,2	55,6	70	102	173	59	22	3	23	11,1	8,6	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
