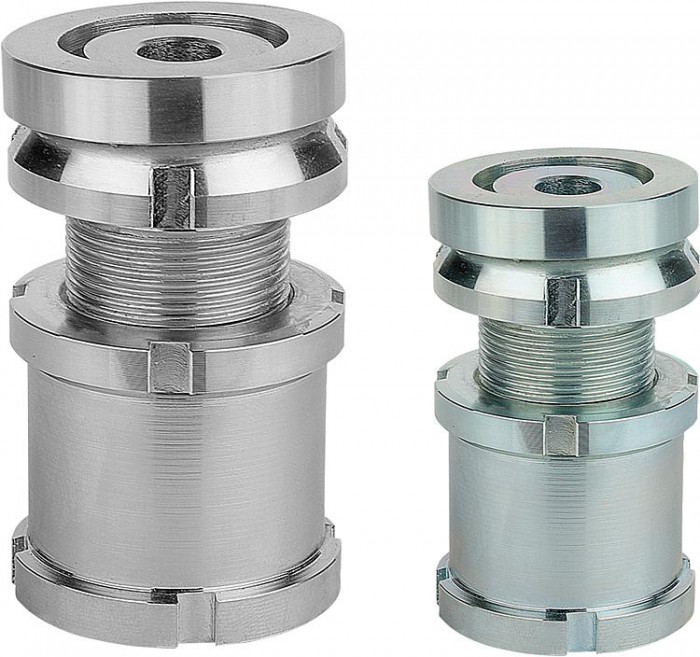

Skrutky s prestaviteľnou výškou s guľovou vyrovnávacou podložkou a kontramaticou

Popis tovaru

Kód:	K0119
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Skrutky s prestaviteľnou výškou s guľovou vyrovnávacou podložkou a kontramaticou | K0119
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list K0119 Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Material	Standardní provedení 1.7225, nerezové provedení 1.4305.
Provedení:	Standardní provedení galvanicky zinkováno, modře pasivovávno. Nerezové provedení bez povrchové úpravy.
Příslušenství	Kulové vyrovnávací podložky K0691
Upozornění	Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí se používají tam, kde se jedná o ustavení a vyrovnání motorů, agregátů, hnacích prvků a výrobních linek. Kulové vyrovnávací podložky umožňují přesné uložení při montáži šikmých opěrných ploch až do úhlu náklonu cca 4°. Kontramatice přitom slouží k zajištění předepsaného nastavení. Vyznačuje se svou velkou dráhou nastavení od 10 mm do 39 mm.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN	CAD
K0119.1006	75,48 €		Zušlechtěná ocel	6,6	M6	M15×1	25mm	40	50	5mm	4	2	4°	40	.step
K0119.1406	83,63 €		Zušlechtěná ocel	6,6	M6	M20×1	32mm	49	63	6mm	4	2	4°	65	.step
K0119.1408	83,63 €		Zušlechtěná ocel	9	M8	M20×1	32mm	49	63	6mm	4	2	4°	65	.step
K0119.1410	83,63 €		Zušlechtěná ocel	11	M10	M20×1	32mm	49	63	6mm	4	2	4°	65	.step
K0119.1810	93,82 €		Zušlechtěná ocel	11	M10	M30×1,5	45mm	61	79	7mm	5	2	4°	120	.step
K0119.1812	93,82 €		Zušlechtěná ocel	13,5	M12	M30×1,5	45mm	61	79	7mm	5	2	4°	120	.step
K0119.1816	93,82 €		Zušlechtěná ocel	17,5	M16	M30×1,5	45mm	61	79	7mm	5	2	4°	120	.step
K0119.2316	115,42 €		Zušlechtěná ocel	17,5	M16	M40×1,5	58mm	79	102	9mm	6	2,5	4°	210	.step
K0119.2320	115,42 €		Zušlechtěná ocel	22	M20	M40×1,5	58mm	79	102	9mm	6	2,5	4°	210	.step
K0119.2324	115,42 €		Zušlechtěná ocel	26	M24	M40×1,5	58mm	79	102	9mm	6	2,5	4°	210	.step
K0119.2920	153,20 €		Zušlechtěná ocel	22	M20	M50×1,5	70mm	94	123	11mm	6	2,5	4°	330	.step
K0119.2924	153,20 €		Zušlechtěná ocel	26	M24	M50×1,5	70mm	94	123	11mm	6	2,5	4°	330	.step
K0119.2930	153,20 €		Zušlechtěná ocel	33	M30	M50×1,5	70mm	94	123	11mm	6	2,5	4°	330	.step
K0119.3924	209,86 €		Zušlechtěná ocel	26	M24	M60×2	80mm	105	144	11mm	7	3	4°	495	.step
K0119.3930	209,86 €		Zušlechtěná ocel	33	M30	M60×2	80mm	105	144	11mm	7	3	4°	495	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN	CAD
K0119.10061	83,96 €		Nerezová ocel	6,6	M6	M15×1	25mm	40	50	5mm	4	2	4°	27,1	.step
K0119.14061	94,44 €		Nerezová ocel	6,6	M6	M20×1	32mm	49	63	6mm	4	2	4°	43,4	.step
K0119.14081	94,44 €		Nerezová ocel	9	M8	M20×1	32mm	49	63	6mm	4	2	4°	43,4	.step
K0119.14101	91,78 €		Nerezová ocel	11	M10	M20×1	32mm	49	63	6mm	4	2	4°	43,4	.step
K0119.18101	104,93 €		Nerezová ocel	11	M10	M30×1,5	45mm	61	79	7mm	5	2	4°	84	.step
K0119.18121	104,93 €		Nerezová ocel	13,5	M12	M30×1,5	45mm	61	79	7mm	5	2	4°	84	.step
K0119.18161	104,93 €		Nerezová ocel	17,5	M16	M30×1,5	45mm	61	79	7mm	5	2	4°	84	.step
K0119.23161	138,16 €		Nerezová ocel	17,5	M16	M40×1,5	58mm	79	102	9mm	6	2,5	4°	148	.step
K0119.23201	138,16 €		Nerezová ocel	22	M20	M40×1,5	58mm	79	102	9mm	6	2,5	4°	148	.step
K0119.23241	138,16 €		Nerezová ocel	26	M24	M40×1,5	58mm	79	102	9mm	6	2,5	4°	148	.step
K0119.29201	216,52 €		Nerezová ocel	22	M20	M50×1,5	70mm	94	123	11mm	6	2,5	4°	225	.step
K0119.29241	216,52 €		Nerezová ocel	26	M24	M50×1,5	70mm	94	123	11mm	6	2,5	4°	225	.step
K0119.29301	216,52 €		Nerezová ocel	33	M30	M50×1,5	70mm	94	123	11mm	6	2,5	4°	225	.step
K0119.39241	299,05 €		Nerezová ocel	26	M24	M60×2	80mm	105	144	11mm	7	3	4°	323	.step
K0119.39301	299,05 €		Nerezová ocel	33	M30	M60×2	80mm	105	144	11mm	7	3	4°	323	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
