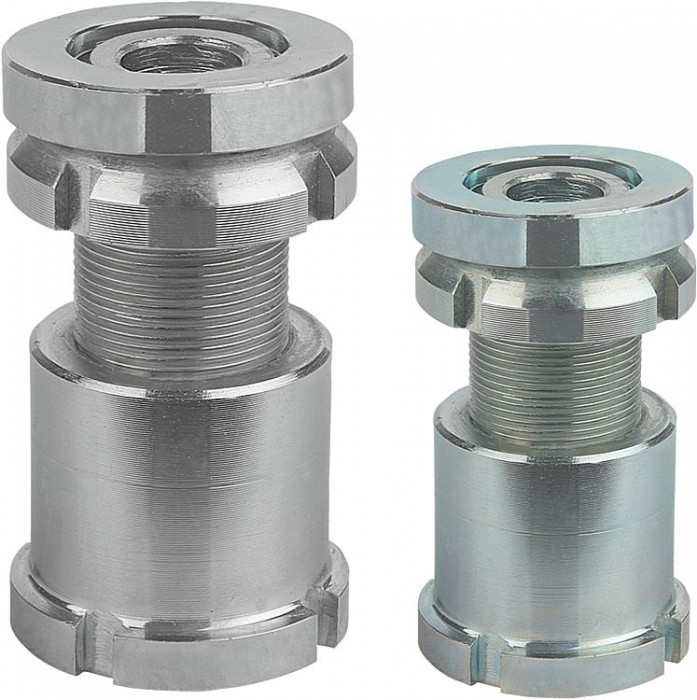

Skrutky s prestaviteľnou výškou s guľovou vyrovnávacou podložkou

Popis tovaru

Kód:	K0057
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Skrutky s prestaviteľnou výškou s guľovou vyrovnávacou podložkou | K0057
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list K0057 Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou

Material	Standardní provedení 1.7225, nerezové provedení 1.4305.
Provedení:	Standardní provedení galvanicky zinkováno, modře pasivovávno. Nerezové provedení bez povrchové úpravy.
Příslušenství	Kulové vyrovnávací podložky K0691

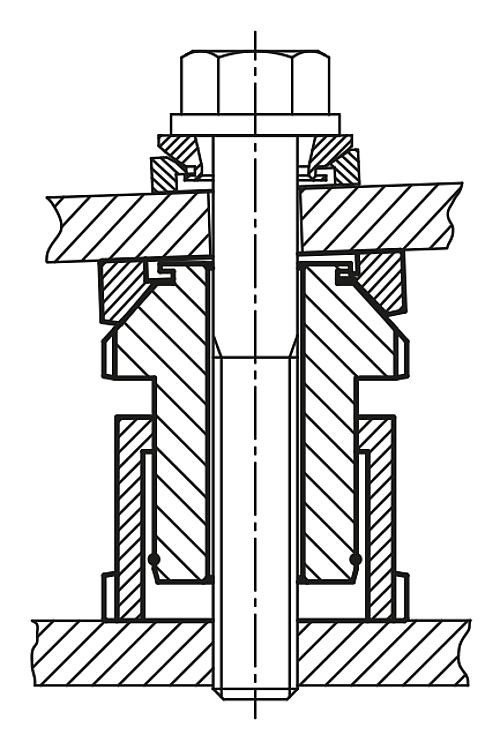

Upozornění	Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou se používají tam, kde se jedná o ustavení a vyrovnání motorů, agregátů, hnacích prvků a výrobních linek. Kulové vyrovnávací podložky umožňují přesné uložení při montáži šikmých opěrných ploch až do úhlu náklonu cca 4°. Vyznačuje se svou velkou dráhou nastavení od 15 mm do 50 mm.

Detail zavřít

Zruš filter

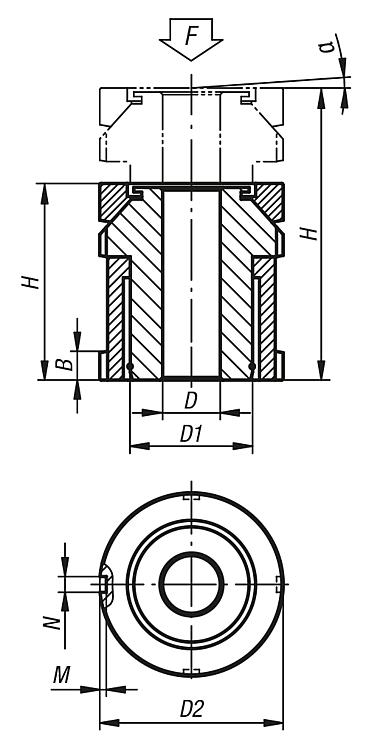

Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN	CAD
K0057.1506	59,46 €		Zušlechtěná ocel	6,6	M6	M15×1	25mm	35	50	5mm	4	2	4°	40	.step
K0057.2006	61,46 €		Zušlechtěná ocel	6,6	M6	M20×1	32mm	43	63	6mm	4	2	4°	65	.step
K0057.2008	61,46 €		Zušlechtěná ocel	9	M8	M20×1	32mm	43	63	6mm	4	2	4°	65	.step
K0057.2010	61,46 €		Zušlechtěná ocel	11	M10	M20×1	32mm	43	63	6mm	4	2	4°	65	.step
K0057.2510	71,38 €		Zušlechtěná ocel	11	M10	M30×1,5	45mm	54	79	7mm	5	2	4°	120	.step
K0057.2512	71,38 €		Zušlechtěná ocel	13,5	M12	M30×1,5	45mm	54	79	7mm	5	2	4°	120	.step
K0057.2516	71,38 €		Zušlechtěná ocel	17,5	M16	M30×1,5	45mm	54	79	7mm	5	2	4°	120	.step
K0057.3216	85,24 €		Zušlechtěná ocel	17,5	M16	M40×1,5	58mm	70	102	9mm	6	2,5	4°	210	.step
K0057.3220	85,24 €		Zušlechtěná ocel	22	M20	M40×1,5	58mm	70	102	9mm	6	2,5	4°	210	.step
K0057.3224	85,24 €		Zušlechtěná ocel	26	M24	M40×1,5	58mm	70	102	9mm	6	2,5	4°	210	.step
K0057.4020	116,93 €		Zušlechtěná ocel	22	M20	M50×1,5	70mm	83	123	11mm	6	2,5	4°	330	.step
K0057.4024	116,93 €		Zušlechtěná ocel	26	M24	M50×1,5	70mm	83	123	11mm	6	2,5	4°	330	.step
K0057.4030	116,93 €		Zušlechtěná ocel	33	M30	M50×1,5	70mm	83	123	11mm	6	2,5	4°	330	.step
K0057.5024	154,61 €		Zušlechtěná ocel	26	M24	M60×2	80mm	94	144	11mm	7	3	4°	495	.step
K0057.5030	154,61 €		Zušlechtěná ocel	33	M30	M60×2	80mm	94	144	11mm	7	3	4°	495	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN	CAD
K0057.15061	72,01 €		Nerezová ocel	6,6	M6	M15×1	25mm	35	50	5mm	4	2	4°	27,1	.step
K0057.20061	77,68 €		Nerezová ocel	6,6	M6	M20×1	32mm	43	63	6mm	4	2	4°	43,4	.step
K0057.20081	77,68 €		Nerezová ocel	9	M8	M20×1	32mm	43	63	6mm	4	2	4°	43,4	.step
K0057.20101	77,68 €		Nerezová ocel	11	M10	M20×1	32mm	43	63	6mm	4	2	4°	43,4	.step
K0057.25101	93,15 €		Nerezová ocel	11	M10	M30×1,5	45mm	54	79	7mm	5	2	4°	84	.step
K0057.25121	93,15 €		Nerezová ocel	13,5	M12	M30×1,5	45mm	54	79	7mm	5	2	4°	84	.step
K0057.25161	93,15 €		Nerezová ocel	17,5	M16	M30×1,5	45mm	54	79	7mm	5	2	4°	84	.step
K0057.32161	132,79 €		Nerezová ocel	17,5	M16	M40×1,5	58mm	70	102	9mm	6	2,5	4°	148	.step
K0057.32201	132,79 €		Nerezová ocel	22	M20	M40×1,5	58mm	70	102	9mm	6	2,5	4°	148	.step
K0057.32241	132,79 €		Nerezová ocel	26	M24	M40×1,5	58mm	70	102	9mm	6	2,5	4°	148	.step
K0057.40201	204,24 €		Nerezová ocel	22	M20	M50×1,5	70mm	83	123	11mm	6	2,5	4°	225	.step
K0057.40241	204,24 €		Nerezová ocel	26	M24	M50×1,5	70mm	83	123	11mm	6	2,5	4°	225	.step
K0057.40301	204,24 €		Nerezová ocel	33	M30	M50×1,5	70mm	83	123	11mm	6	2,5	4°	225	.step
K0057.50241	285,37 €		Nerezová ocel	26	M24	M60×2	80mm	94	144	11mm	7	3	4°	323	.step
K0057.50301	285,37 €		Nerezová ocel	33	M30	M60×2	80mm	94	144	11mm	7	3	4°	323	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
