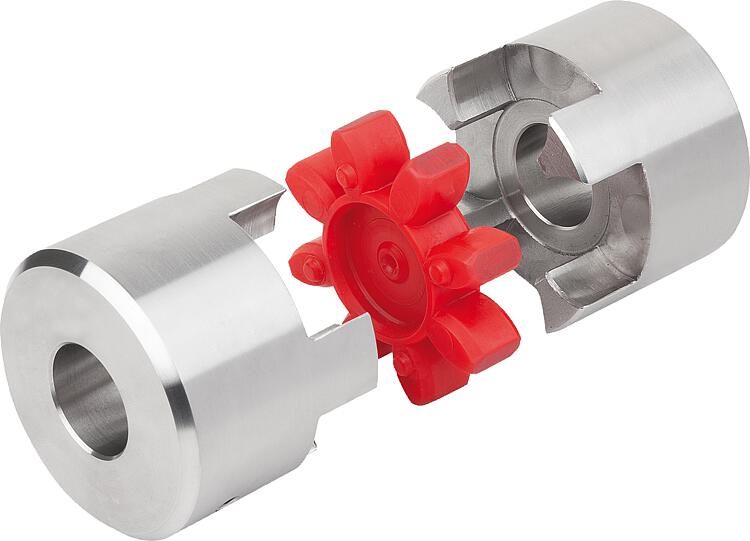

Elastomerové zubové spojky se svěracími náboji

Novinka

Popis produktu

Kód:	K1889
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky se svěracími náboji | K1889
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1889 Elastomerové zubové spojky se svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.

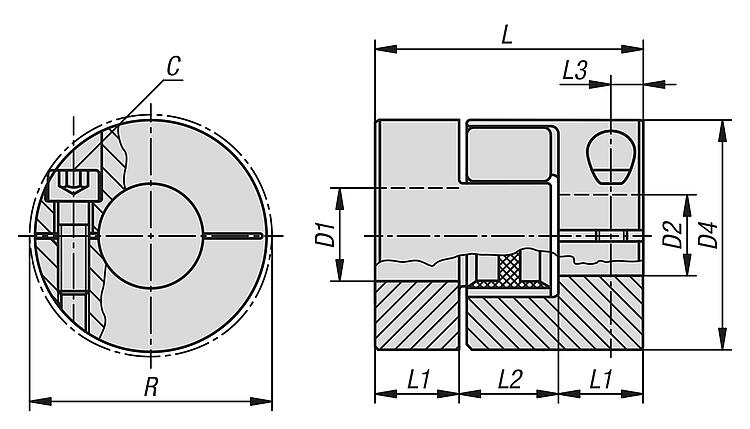

Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajištěny pomocí upínacích nábojů.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.07800220404	32,95 €		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	4	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220405	32,95 €		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	5	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220406	32,95 €		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	6	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220505	32,95 €		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	5	5	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220506	32,95 €		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	5	6	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220606	32,95 €		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	6	6	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.09800300404	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	4	4	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300606	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	6	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300608	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	8	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300609	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	9	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300808	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	8	8	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300809	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	8	9	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300909	32,12 €		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	9	9	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.12800340404	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	4	4	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340606	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	6	4	12	25	34	11	12	5	27,2	2	3D
Objednávací kód	Základná cena bez DPH	Objednať	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.12800340608	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	8	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340610	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	10	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340808	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	8	8	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340810	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	8	10	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800341010	37,29 €		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	10	10	4	12	25	34	11	12	5	27,2	2	3D
K1889.14800350404	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	4	4	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350808	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	8	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350810	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	10	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350812	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	12	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350814	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	14	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351010	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	10	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351012	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	12	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351014	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	14	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351212	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	12	12	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351214	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	12	14	4	16	30	35	11	13	5	32,2	2	3D
Objednávací kód	Základná cena bez DPH	Objednať	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.14800351414	33,67 €		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	14	14	4	16	30	35	11	13	5	32,2	2	3D
K1889.19800661010	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	10	10	10	22	40	66	25	16	12	47	15	3D
K1889.19800661212	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	12	10	22	40	66	25	16	12	47	15	3D
K1889.19800661214	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	14	10	22	40	66	25	16	12	47	15	3D
K1889.19800661215	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	15	10	22	40	66	25	16	12	47	15	3D
K1889.19800661216	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	16	10	22	40	66	25	16	12	47	15	3D
K1889.19800661414	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	14	10	22	40	66	25	16	12	47	15	3D
K1889.19800661415	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	15	10	22	40	66	25	16	12	47	15	3D
K1889.19800661416	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	16	10	22	40	66	25	16	12	47	15	3D
K1889.19800661515	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	15	10	22	40	66	25	16	12	47	15	3D
K1889.19800661516	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	16	10	22	40	66	25	16	12	47	15	3D
K1889.19800661616	53,81 €		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	16	16	10	22	40	66	25	16	12	47	15	3D
K1889.24800781515	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	15	15	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781818	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	18	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781819	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	19	15	32	55	78	30	18	12	56,4	15	3D
Objednávací kód	Základná cena bez DPH	Objednať	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.24800781820	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	20	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781825	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781919	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	19	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781920	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	20	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781925	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800782020	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	20	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800782025	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800782525	90,48 €		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	25	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.28800901919	106,94 €		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	19	19	19	37	65	90	35	20	15	72,6	40	3D
K1889.28800902424	106,94 €		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	24	24	19	37	65	90	35	20	15	72,6	40	3D
K1889.28800902828	106,94 €		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	28	28	19	37	65	90	35	20	15	72,6	40	3D
K1889.28800903232	106,94 €		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	32	32	19	37	65	90	35	20	15	72,6	40	3D
K1889.05920150303	30,60 €		5	žlutá	0,000036	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	38000	M1,6	3	3	2	5	10	15	5	5	2,5	11,4	0,25	3D
K1889.05920150304	30,60 €		5	žlutá	0,000036	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	38000	M1,6	3	4	2	5	10	15	5	5	2,5	11,4	0,25	3D
K1889.05920150305	30,60 €		5	žlutá	0,000036	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	38000	M1,6	3	5	2	5	10	15	5	5	2,5	11,4	0,25	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
