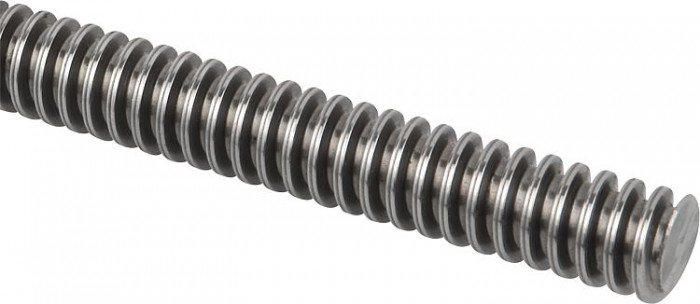

Vřetena s trapézovým závitem dvouchodý pravý závit

Popis tovaru

Kód:	24001
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vřetena s trapézovým závitem dvouchodý pravý závit | 24001
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 24001 Vřetena s trapézovým závitem dvouchodý pravý závit

Varianty
Technické parametre

Materiál	Cementační ocel 1.0401 (C15) nebo nerezová ocel 1.4301.
Provedení	Ocel válcovaná, bez povrchové úpravy. Nerezová ocel válcovaná, bez povrchové úpravy.
Upozornění	Válcovaná vřetena s trapézovým závitem s vysokou přesností. Trapézový závit ISO podle DIN 103. U dvouchodých závitových pohonů je posuvný pohyb oproti jednochodým vřetenům s trapézovým závitem dvakrát tak velký. Z důvodu velkého stoupání nedochází k samosvornosti. Označení dvouchodého závitového pohonu na příkladu Tr 12×6 P3. Tr = trapézový závit. 12 = vnější průměr. 6 = stoupání jednoho chodu závitu (axiální pohyb při jedné otáčce). P3 = rozteč mezi oběma chody závitu. Třída tolerance 7e Přesnost stoupání 0,3 / 300 mm Délka nařezána s přídavkem, konce nezbaveny ostří.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	DxP	D1 min.	D1 max.	D2	L	.step
24001-120611X1000	20,61 €		cementační ocel	Tr 12×6 P3	10,191	10,415	7,84	1000	.step
24001-160811X1000	31,51 €		cementační ocel	Tr 16×8 P4	13,640	13,905	10,8	1000	.step
24001-200811X1000	48,12 €		cementační ocel	Tr 20×8 P4	17,640	17,905	14,8	1000	.step
24001-241011X1000	54,41 €		cementační ocel	Tr 24×10 P5	21,094	21,394	17,5	1000	.step
24001-301211X1000	76,99 €		cementační ocel	Tr 30×12 P6	26,547	26,882	21,9	1000	.step
24001-401411X1000	117,11 €		cementační ocel	Tr 40×14 P7	36,020	36,375	30,5	1000	.step
24001-060212X1000	63,64 €		nerezová ocel	Tr 6×2 P1	5,287	5,437	4,461	1000	.step
24001-120612X1000	57,09 €		nerezová ocel	Tr 12×6 P3	10,191	10,415	7,84	1000	.step
24001-160812X1000	90,32 €		nerezová ocel	Tr 16×8 P4	13,640	13,905	10,8	1000	.step
24001-200812X1000	111,25 €		nerezová ocel	Tr 20×8 P4	17,640	17,905	14,8	1000	.step
24001-241012X1000	139,00 €		nerezová ocel	Tr 24×10 P5	21,094	21,394	17,5	1000	.step
24001-301212X1000	212,05 €		nerezová ocel	Tr 30×12 P6	26,547	26,882	21,9	1000	.step
24001-401412X1000	371,97 €		nerezová ocel	Tr 40×14 P7	36,020	36,375	30,5	1000	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
