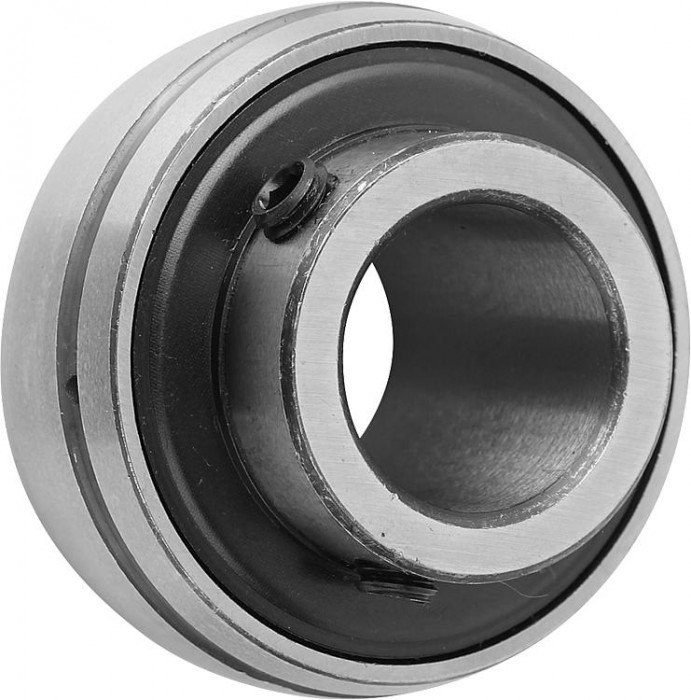

Upínacie ložiská UC

Popis tovaru

Kód:	24230
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie ložiská UC | 24230
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 24230 Upínací ložiska UC

Varianty
Technické parametre

Material	Ocel na valivá ložiska 100Cr6. Těsnění z pryže NBR.
Pracovní teplota	15 °C až +100 °C.
Provedení:	Oboustranně utěsněno vypouklým vnějším kroužkem. Možnost domazání.
Upozornění	Upínací ložiska vyhovují svou konstrukcí standardním radiálním kuličkovým ložiskům řady 6200 a 6300. Kvůli snazšímu upevnění na hřídelích však mají rozšířené vnitřní kroužky. Vnitřní kroužky jsou vyrobeny s plusovou tolerancí. Z toho při použití hřídelů s tolerancí „h“ vyplývají přechodová nebo posuvná uložení. Upevnění na hřídeli se provádí pomocí 2 o 120° přesazených závitových kolíků na vnitřním kroužku. Upínací ložiska jsou připravena k montáži namazaná na dobu životnosti tukem na valivá ložiska. Při normálním použití není domazávání zapotřebí.

Detail zavřít

Zruš filter

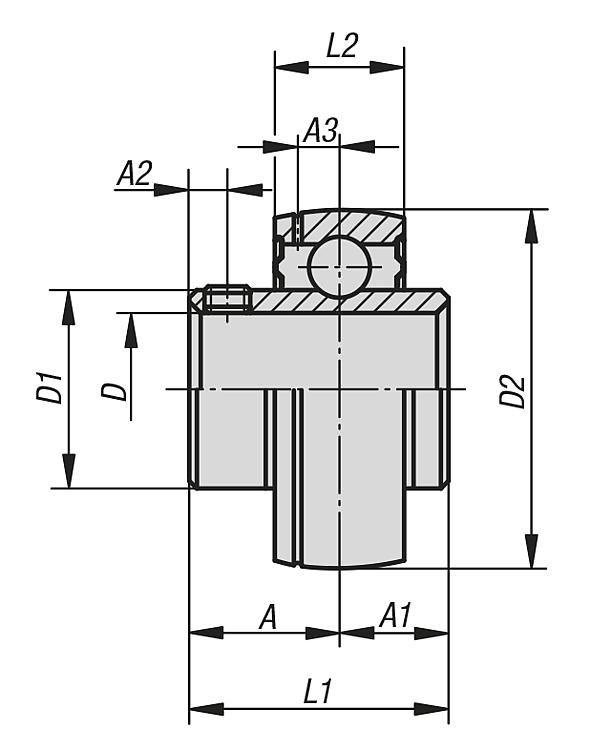

Objednací kód	Základná cena bez DPH	Objednat	Ložisko	D	A	A1	A2	A3	d1	d2	L1	L2	Závitový kolík	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
24230-20204	10,49 €		UC 204	20	18,3mm	12,7mm	4,8	3,7	29mm	47mm	31	17	M6×0,75	9,88	6,2	CAD
24230-25205	11,55 €		UC 205	25	19,7mm	14,3mm	5	3,9	34mm	52mm	34	17	M6×0,75	10,78	6,98	CAD
24230-30206	15,79 €		UC 206	30	22,2mm	15,9mm	5	5	40,5mm	62mm	38,1	19	M6×0,75	14,97	10,04	CAD
24230-35207	19,16 €		UC 207	35	25,4mm	17,5mm	7	5,7	48mm	72mm	42,9	20	M8×1	19,75	13,67	CAD
24230-40208	24,20 €		UC 208	40	30,2mm	19mm	8	6,2	53mm	80mm	49,2	21	M8×1	22,71	15,94	CAD
24230-45209	27,00 €		UC 209	45	30,2mm	19mm	8	6,4	57,3mm	85mm	49,2	22	M8×1	24,36	17,71	CAD
24230-50210	33,08 €		UC 210	50	32,6mm	19mm	10	6,5	63mm	90mm	51,6	24	M10×1,25	26,98	19,84	CAD
24230-55211	38,54 €		UC 211	55	33,4mm	22,2mm	10	7	70mm	100mm	55,6	25	M10×1,25	33,37	25,11	CAD
24230-60212	49,50 €		UC 212	60	39,7mm	25,4mm	10	7,6	77mm	110mm	65,1	27	M10×1,25	36,74	27,97	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
