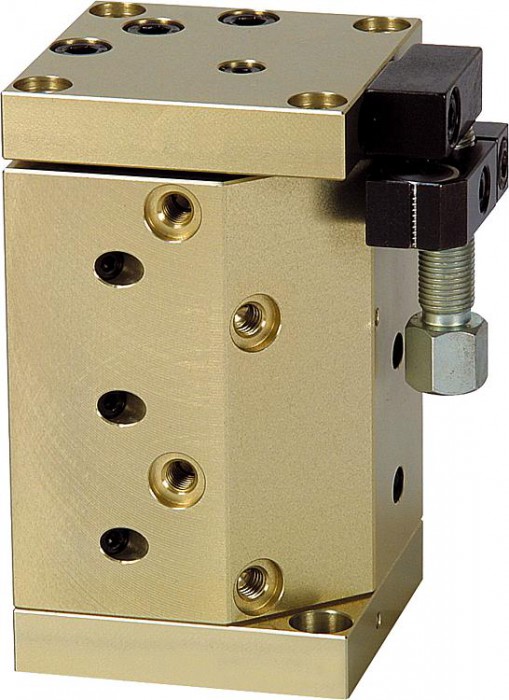

Zdvíhacie pneumatické jednotky s vodiacou koľajnicou

Popis tovaru

Kód:	20050
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zdvíhacie pneumatické jednotky s vodiacou koľajnicou | 20050
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 20050 Zvedací pneumatické jednotky s vodicí kolejnicí

20050 Technický pokyn pro zdvihací jednotky pneumatické

Varianty
Technické parametre

Material	Těleso vysokopevnostní hliník. Dorazový systém ocel.

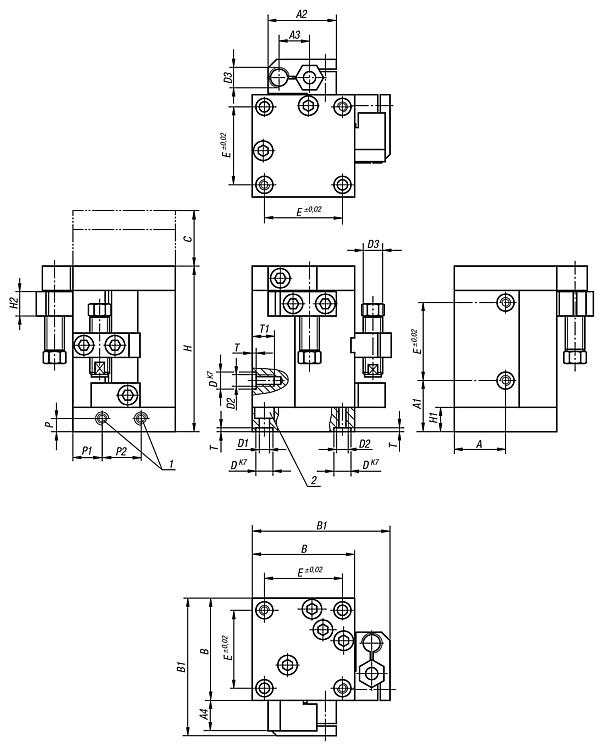

Odkaz na výkres	přípojky tlakového vzduchu 2) zapuštění šroubu s válcovou hlavou ISO 4762-M4
Provedení:	Těleso eloxované. Dorazový systém kalený a brynýrovaný.

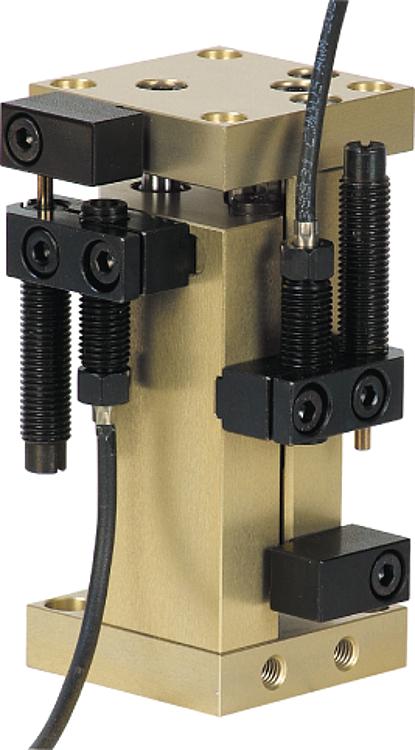

Příslušenství	Tlumiče, bezdotykový spínač a konektor viz tabulka.
Upozornění	Bezúdržbové pneumatické zvedací jednotky v kompaktním konstrukčním provedení s vedením na křížových válečkových ložiscích. Ovládání prostřednictvím 4/2– nebo 5/2cestného ventilu. Pohon se uskutečňuje prostřednictvím tlakového vzduchu 4–8 barů, konstantní, filtrovaný (10 µm), vysušený, s olejem či bez oleje. Přípojka tlakového vzduchu M5. Moduly stejné konstrukční velikosti lze bez desek adaptéru vzájemně kombinovat pomocí přesného středicího systému středicími kroužky 20240. Reprodukční přesnost ±0,01 mm.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	C (zdvih)	A	A1	A2	A3	A4	B	B1	D	d1	D3	E	H	H1	H2	P	P1	P2	T	T1	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)	Ř válce	Spotřeba vzduchu na dvojitý zdvih při 6 barech (ccm)	Vhodný tlumič nárazů	Vhodný bezdotykový spínač	Vhodný konektor	M1 Nm	M2 Nm	M3 Nm	S1	S2	S3	Nosnosti dynamicky N	Nosnosti staticky N	CAD
20050-4010	904,64 €			10	21mm	21mm	27,5	12	12,5	42mm	57	7	4,2mm	M8×1	32mm	68mm	10mm	10mm	5	12	16	1,6	6mm	80	55	16	3,7	26300–0810008	20900–020X5000	–	12,5	12,5	13,5	19 + C/2 (zdvih)	10	16,5	1435	1435	CAD
20050-4025	1 010,34 €			25	21mm	39mm	27,5	12	12,5	42mm	57	7	4,2mm	M8×1	32mm	86mm	10mm	10mm	5	12	16	1,6	6mm	80	55	16	9,3	26300–0810008	20900–020X5000	–	15	15	18	26 + C/2 (zdvih)	10	16,5	1640	1640	CAD
20050-6025	1 184,85 €			25	30mm	38mm	38	17,5	14	60mm	78	10	6,4mm	M14×1	48mm	104mm	12mm	12mm	6	16	18	2,1	9mm	185	175	25	23,8	26310–1410012	20915–020	20950–010X2000	33	33	56	33 + C/2 (zdvih)	11	17	2600	2600	3D
20050-6050	1 288,92 €			50	30mm	63mm	38	17,5	14	60mm	78	10	6,4mm	M14×1	48mm	129mm	12mm	12mm	6	16	18	2,1	9mm	185	175	25	47,7	26310–1410012	20915–020	20950–010X2000	33	33	56	45 + C/2 (zdvih)	11	17	2600	2600	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
