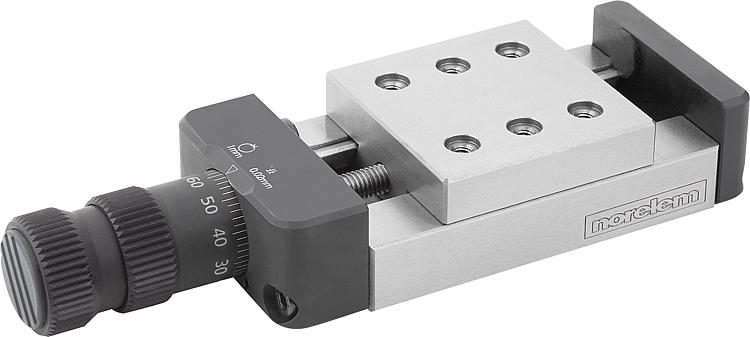

Rybinová vedení saní s mikrometrickým šroubem a polohovacími otvory

Popis tovaru

Kód:	21062
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rybinová vedení saní s mikrometrickým šroubem a polohovacími otvory | 21062
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21062 Rybinová vedení saní s mikrometrickým šroubem a polohovacími otvory

norelem Service Instructions Guide Rails 2020

Varianty
Technické parametre

Materiál	EN-GJL-250.
Provedení	bez povrchové úpravy, broušeno.
Upozornění	Tato přesná vedení saní se mj. používají při výrobě strojů, přípravků a měřicích přístrojů, v optickém průmyslu a v přesném strojírenství. Místo středového stavěcího šroubu „M1“ lze použít svěrací páku 06460. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro dynamické zatížení s životností 1 milion zdvihů. Při statickém zatížení je přípustná 10násobná hodnota uvedená v tabulce. Hodnoty krouticího momentu platí pouze u saní stojících uprostřed. Na horní straně saní se u otvorů D2 a D3 nachází dodatečný středicí otvor. Ve spojení s našimi středicími kroužky 20240 se mohou na saně namontovat další spojovací prvky s přesným lícováním. TI E = Počet upevňovacích otvorů E/M ve vnitřní části. TA E = Počet upevňovacích otvorů E/M ve vnější části. TI E1 = Počet upevňovacích otvorů E1/D1 ve vnitřní části. TI E1 = Počet upevňovacích otvorů E1/D1 ve vnitřní části.

Detail zavřít

Zruš filter

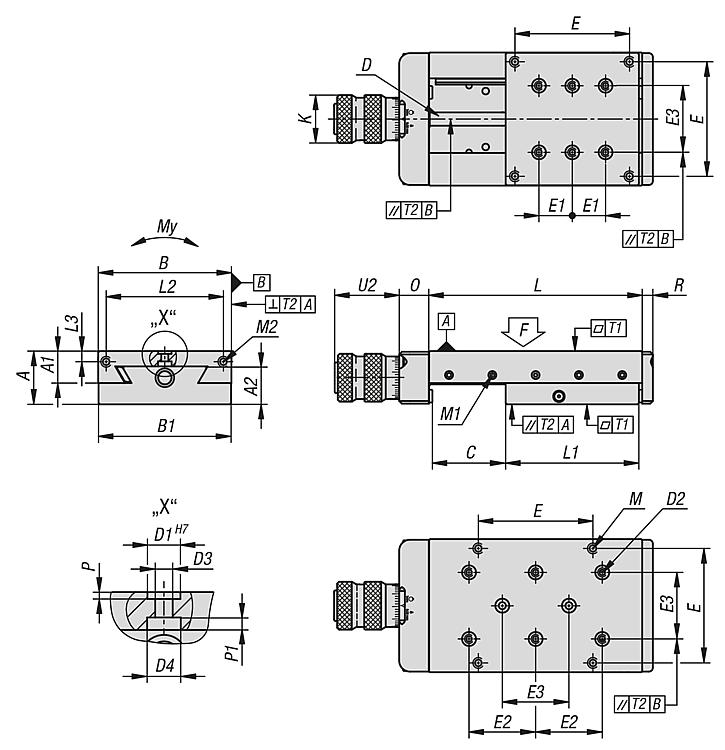

Objednací kód	Základná cena bez DPH	Objednat	A	A1	A2	B	B1	C	D	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	K	L	L1	L2	L3	P	P1	O	R	U2	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	CAD
21062-050080	602,85 €		25	15	17.5	50	49.5	29	M6×1	7	M4	4.3	8.2	–	14	28	28	–	–	6	6	23.5	80	48	40	5.5	1.6	3.2	18.5	8	43	–	M5	M4	0.02	0.02	110	2	6	2	3D
21062-050105	637,59 €		25	15	17.5	50	49.5	54	M6×1	7	M4	4.3	8.2	–	14	28	28	–	–	8	6	23.5	105	48	40	5.5	1.6	3.2	18.5	8	43	–	M5	M4	0.02	0.02	60	2	6	2	3D
21062-050180	658,87 €		25	15	17.5	50	49.5	77	M6×1	7	M4	4.3	8.2	–	28	28	28	–	–	12	6	23.5	180	100	40	5.5	1.6	3.2	18.5	8	43	–	M5	M4	0.025	0.025	120	4	9	4	3D
21062-050205	884,27 €		25	15	17.5	50	49.5	102	M6×1	7	M4	4.3	8.2	28	28	28	28	4	–	12	6	23.5	205	100	40	5.5	1.6	3.2	18.5	8	43	–	M5	M4	0.025	0.025	110	4	9	4	3D
21062-075105	721,00 €		32	19.5	22	75	74.5	27	M8×1	10	M5	5.3	10	62	25	25	50	4	4	6	6	29	105	75	60	5.5	2.1	3.6	22.4	8	48.5	M5	M5	M5	0.02	0.02	290	5	19	6	3D
21062-075130	774,85 €		32	19.5	22	75	74.5	52	M8×1	10	M5	5.3	10	62	25	25	50	4	4	10	6	29	130	75	60	5.5	2.1	3.6	22.4	8	48.5	M5	M5	M5	0.025	0.025	165	5	19	6	3D
21062-075155	853,04 €		32	19.5	22	75	74.5	77	M8×1	10	M5	5.3	10	62	25	25	50	4	4	10	6	29	155	75	60	5.5	2.1	3.6	22.4	8	48.5	M5	M5	M5	0.025	0.025	110	5	19	6	3D
21062-075180	898,99 €		32	19.5	22	75	74.5	72	M8×1	10	M5	5.3	10	62	25	25	50	4	4	14	6	29	180	105	60	5.5	2.1	3.6	22.4	8	48.5	M5	M5	M5	0.025	0.025	90	5	19	6	3D
21062-100135	866,94 €		40	24	28	100	99.5	32	M10×1	10	M5	5.3	10.2	86	25	25	50	4	4	6	6	36	135	100	88	8	2.1	3.8	22.4	8	49	M6	M6	M6	0.025	0.025	590	11	43	12	3D
21062-100160	899,92 €		40	24	28	100	99.5	57	M10×1	10	M5	5.3	10.2	86	25	25	50	4	4	6	6	36	160	100	88	8	2.1	3.8	22.4	8	49	M6	M6	M6	0.025	0.025	350	11	43	12	3D
21062-100260	1 160,52 €		40	24	28	100	99.5	108	M10×1	10	M5	5.3	10.2	86	50	50	50	4	6	10	6	36	260	149	88	8	2.1	3.8	22.4	8	49	M6	M6	M6	0.03	0.03	400	23	63	26	3D
21062-150210	1 281,39 €		50	29.5	37	150	149	58	Tr16×2	13	M6	6.3	11	130	50	50	100	4	4	6	6	36	210	149	135	8	2.6	4.3	25	10	49	M6	M6	M6	0.03	0.03	920	31	128	33	3D
21062-150310	1 705,32 €		50	29.5	37	150	149	108	Tr16×2	13	M6	6.3	11	130	50	100	100	4	6	6	6	36	310	199	135	8	2.6	4.3	25	10	49	M6	M6	M6	0.03	0.03	850	53	170	55	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
