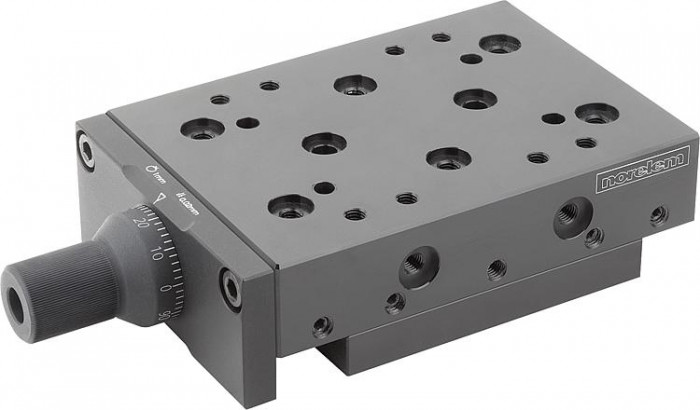

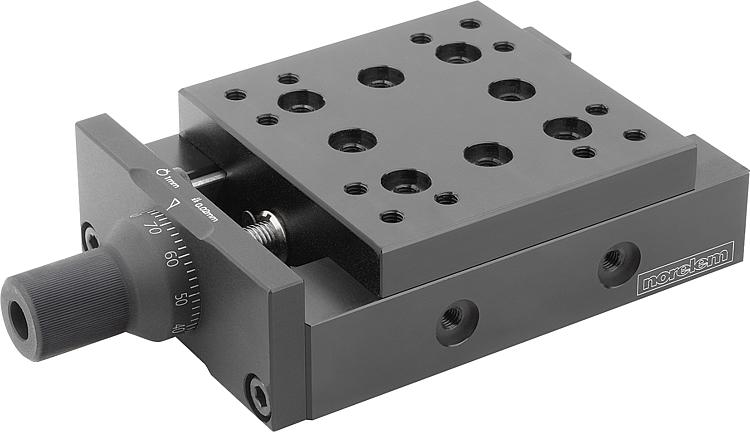

Rybinové vedenie saní s mikrometrickou skrutkou a polohovacími otvormi

Novinka

Popis tovaru

Kód:	21010
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rybinové vedenie saní s mikrometrickou skrutkou a polohovacími otvormi | 21010
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21010 Rybinová vedení saní s mikrometrickým šroubem a polohovacími otvory

Varianty
Technické parametre

Materiál	Hliník EN AW-6082.
Provedení	Černě eloxováno.

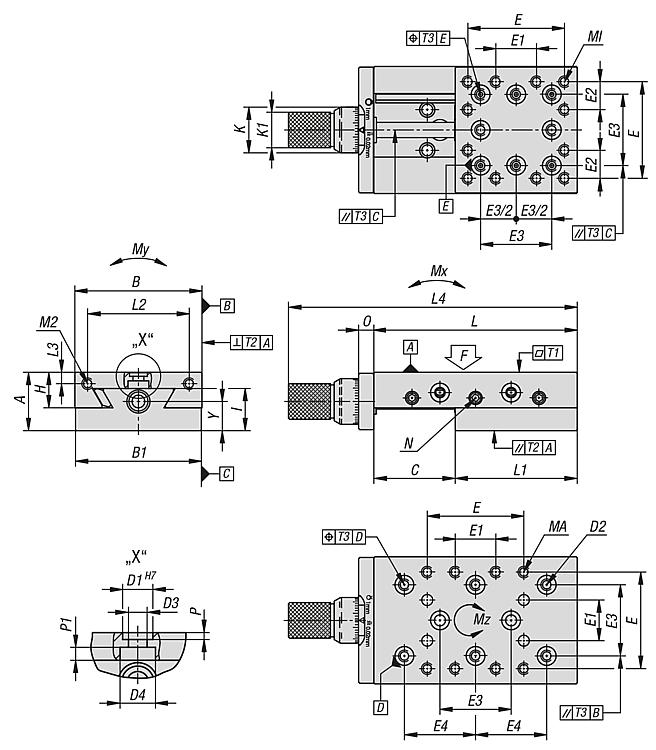

Upozornění	Tato přesná sáňová vedení se mj. používají při výrobě strojů, přípravků a měřicích přístrojů v optickém průmyslu a v přesném strojírenství. Uvedená dovolená hodnota zatížení (F) je navržena pro zatížení statické. Hodnoty krouticího momentu platí pouze u saní umístěných v centrální poloze. M1 = zapuštění šroubu. TI = počet upevňovacích otvorů E1/E2/M1 ve vnitřním dílu. TA = počet upevňovacích otvorů E/E1/MA ve vnějším dílu.
Přednosti	Na všech závitových otvorech se nachází dodatečný středicí otvor. Ve spojení s našimi středicími kroužky 20240 se mohou na saně namontovat další spojovací prvky s přesným lícováním. Rychlá a dodatečná možnost kombinace ve směru x-y-z.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	A	B	B1	C zdvih	D1	D2	D3	D4	E	E1	E2	E3	E4	TI	TA	TM	TN	H	I	K	K1	L	L1	L2	L3	L4	MI	MA	M2	Drážka	O	Y	Vřeteno	P	P1	T1	T2	T3	F N	Mx Nm	My Nm	Mz Nm	CAD
21010-020030	272,03 €		13	20	19,5	10	4	M2	2,3	4,2	12	6	–	8	10	8	8	2	8	8	8,4	9,5	7	30	19	14,8	2,7	49,1	M2×3	M2×3	M2	M2,5	4	5,6	M5×0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	.step
21010-020035	275,83 €		13	20	19,5	15	4	M2	2,3	4,2	12	6	–	8	12	8	8	2	8	8	8,4	9,5	7	35	19	14,8	2,7	54,1	M2×3	M2×3	M2	M2,5	4	5,6	M5×0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	.step
21010-020045	279,62 €		13	20	19,5	25	4	M2	2,3	4,2	12	6	–	8	16	8	8	2	10	8	8,4	9,5	7	45	19	14,8	2,7	64,1	M2×3	M2×3	M2	M2,5	4	5,6	M5×0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	.step
21010-030040	292,98 €		15	30	29,5	10	5	M2,5	2,8	5,7	23	8	7,5	15	15	12	8	4	8	9,8	10,7	9,5	7	40	28	23,5	3,2	59,1	M3×4,5	M3×4,5	M2,5	M2,5	4	7,5	M5×0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	.step
21010-030045	296,76 €		15	30	29,5	15	5	M2,5	2,8	5,7	23	8	7,5	15	15	12	8	4	8	9,8	10,7	9,5	7	45	28	23,5	3,2	64,1	M3×4,5	M3×4,5	M2,5	M2,5	4	7,5	M5×0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	.step
21010-030055	300,56 €		15	30	29,5	25	5	M2,5	2,8	5,7	23	8	7,5	15	15	12	8	4	10	9,8	10,7	9,5	7	55	28	23,5	3,2	74,1	M3×4,5	M3×4,5	M2,5	M2,5	4	7,5	M5×0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	.step
21010-050067	310,08 €		23	50	49,5	15	7	M4	4,3	8,2	38	16	11	28	28	12	8	8	8	14	16,2	18	14	67	48	40	4,5	100,6	M4×6	M4×8	M4	M4	6	11,5	M6×1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	.step
21010-050080	313,90 €		23	50	49,5	30	7	M4	4,3	8,2	38	16	11	28	28	12	8	8	8	14	16,2	18	14	80	48	40	4,5	113,6	M4×6	M4×8	M4	M4	6	11,5	M6×1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	.step
21010-050105	317,70 €		23	50	49,5	55	7	M4	4,3	8,2	38	16	11	28	28	12	8	8	10	14	16,2	18	14	105	48	40	4,5	138,6	M4×6	M4×8	M4	M4	6	11,5	M6×1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	.step
21010-080110	391,89 €		34	80	79,5	30	10	M5	5,5	9	60	34	13	40	40	12	8	8	8	23	22,5	26	18	110	78	68	6	152,1	M5×7,5	M5×10	M5	M5	8	17	M08×1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	.step
21010-080135	395,67 €		34	80	79,5	55	10	M5	5,5	9	60	34	13	40	40	12	8	8	8	23	22,5	26	18	135	78	68	6	177,1	M5×7,5	M5×10	M5	M5	8	17	M08×1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	.step
21010-080160	399,50 €		34	80	79,5	80	10	M5	5,5	9	60	34	13	40	40	12	8	8	10	23	22,5	26	18	160	78	68	6	202,1	M5×7,5	M5×10	M5	M5	8	17	M08×1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	.step
21010-080185	401,40 €		34	80	79,5	105	10	M5	5,5	9	60	34	13	40	40	12	8	8	12	23	22,5	26	18	185	78	68	6	227,1	M5×7,5	M5×10	M5	M5	8	17	M08×1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	.step
21010-120150	483,21 €		45	120	119	30	10	M5	5,3	9,5	90	40	25	70	35	12	8	8	8	30	27,5	26	18	150	119	106	7	196,1	M5×10	M5×10	M6	M5	12	20	M10×1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	.step
21010-120175	492,73 €		45	120	119	55	10	M5	5,3	9,5	90	40	25	70	35	12	8	8	12	30	27,5	26	18	175	119	106	7	221,1	M5×10	M5×10	M6	M5	12	20	M10×1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	.step
Objednací kód	Základná cena bez DPH	Objednat	A	B	B1	C zdvih	D1	D2	D3	D4	E	E1	E2	E3	E4	TI	TA	TM	TN	H	I	K	K1	L	L1	L2	L3	L4	MI	MA	M2	Drážka	O	Y	Vřeteno	P	P1	T1	T2	T3	F N	Mx Nm	My Nm	Mz Nm	CAD
21010-120200	511,73 €		45	120	119	80	10	M5	5,3	9,5	90	40	25	70	35	12	8	8	12	30	27,5	26	18	200	119	106	7	246,1	M5×10	M5×10	M6	M5	12	20	M10×1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	.step
21010-120225	528,85 €		45	120	119	105	10	M5	5,3	9,5	90	40	25	70	35	12	8	8	12	30	27,5	26	18	225	119	106	7	271,1	M5×10	M5×10	M6	M5	12	20	M10×1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
