Vodiace koľajnice s teflónovým povlakom

Popis tovaru

Kód:	21054
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodiace koľajnice s teflónovým povlakom | 21054
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21054 Vodicí kolejnice s teflonovým povlakem

Varianty
Technické parametre

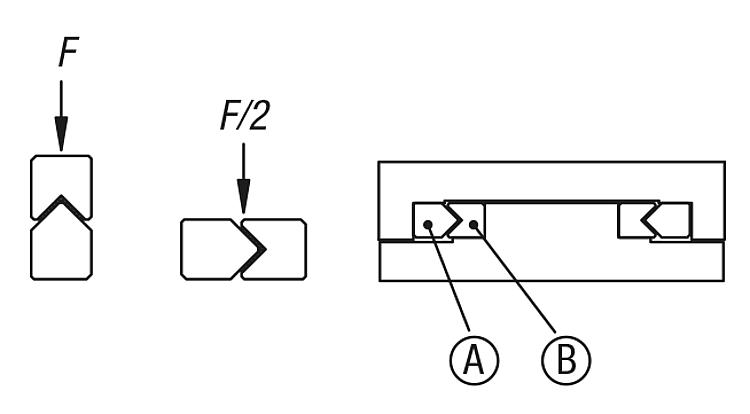

Material	Provedení A: Nástrojová ocel, tvrdost materiálu 58–62 HRC. Povrchy jsou velmi jemně broušené. Provedení B: Automatová ocel s kluznými povlaky z PTFE. Kluzné povlaky jsou samomazné.
Pokyny k objednání	Pro kompletní vedení s velikostí kolejnice 6, délka vedení 300 mm a zdvihem 100 mm je zapotřebí: 2 × 21054–1060300 2 × 21054–2060200 (zadejte délku L, např. 300 pro L = 300 mm)
Použití	Automatizace průmyslu - Obráběcí stroj - Speciální obráběcí stroje - Obráběcí přípravky - Měřicí přístroje
Pracovní teplota	40 °C až +80 °C.
Přednosti	Chod bez stick-slip efektu - Velmi dobré vlastnosti nouzového chodu - Vysoká odolnost proti opotřebení - Velmi dobré tlumení vibrací - Odolnost vůči nečistotám, nárazům a úderům
Upozornění	Při normálních podmínkách montáže se mohou v namazaném stavu pohybovat rychlostí max. 15 m/min. Součinitel tření se v závislosti na mazání může počítat v rozmezí 0,04–0,08. Mazání se provádí s použitím běžných olejů pro vodicí plochy. Podélná vedení se používají pro úkoly spojené s posuvem, obráběním a polohováním.

Detail zavřít

Zruš filter

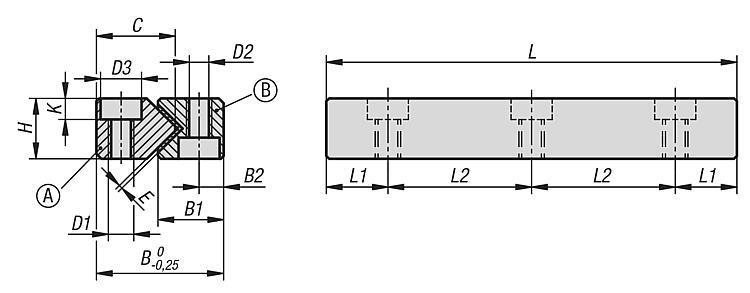

Objednací kód	Základná cena bez DPH	Objednat	Provedení	B	B1	B2	C	d2	D3	E	H	K	L	L1	L2	F N	CAD
21054-1020030	74,10 €		A	12mm	7	2,5	7,5	2,55mm	4,4	0,5mm	6mm	2,1	30	7,5	1×15	120	.step
21054-1020045	108,02 €		A	12mm	7	2,5	7,5	2,55mm	4,4	0,5mm	6mm	2,1	45	7,5	2×15	180	.step
21054-1020060	141,94 €		A	12mm	7	2,5	7,5	2,55mm	4,4	0,5mm	6mm	2,1	60	7,5	3×15	240	.step
21054-1030050	44,59 €		A	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	50	12,5	1×25	142	.step
21054-1030075	51,70 €		A	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	75	12,5	2×25	213	.step
21054-1030100	65,63 €		A	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	100	12,5	3×25	285	.step
21054-1030125	81,48 €		A	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	125	12,5	4×25	356	.step
21054-1030150	91,88 €		A	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	150	12,5	5×25	427	.step
21054-1060100	84,52 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	100	25	1×50	684	.step
21054-1060150	108,84 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	150	25	2×50	1026	.step
21054-1060200	140,02 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	200	25	3×50	1368	.step
21054-1060250	170,64 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	250	25	4×50	1710	.step
21054-1060300	202,10 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	300	25	5×50	2052	.step
21054-1060350	242,57 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	350	25	6×50	2394	.step
21054-1060400	272,91 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	400	25	7X50	2736	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	B	B1	B2	C	d2	D3	E	H	K	L	L1	L2	F N	CAD
21054-1060500	342,09 €		A	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	500	25	9×50	3420	.step
21054-1090200	171,75 €		A	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	200	50	1×100	2390	.step
21054-1090300	226,71 €		A	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	300	50	2×100	3586	.step
21054-1090400	289,06 €		A	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	400	50	3×100	4781	.step
21054-1090500	350,86 €		A	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	500	50	4×100	5976	.step
21054-2020030	112,13 €		B	12mm	7	2,5	7,5	2,55mm	4,4	0,5mm	6mm	2,1	30	7,5	1×15	120	.step
21054-2020045	136,72 €		B	12mm	7	2,5	7,5	2,55mm	4,4	0,5mm	6mm	2,1	45	7,5	2×15	180	.step
21054-2020060	161,36 €		B	12mm	7	2,5	7,5	2,55mm	4,4	0,5mm	6mm	2,1	60	7,5	3×15	240	.step
21054-2030050	57,43 €		B	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	50	12,5	1×25	142	.step
21054-2030075	70,84 €		B	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	75	12,5	2×25	213	.step
21054-2030100	86,14 €		B	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	100	12,5	3×25	285	.step
21054-2030125	101,46 €		B	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	125	12,5	4×25	356	.step
21054-2030150	128,26 €		B	18mm	9	3,5	10,8	3,3mm	6	0,6mm	8mm	3,1	150	12,5	5×25	427	.step
21054-2060100	108,84 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	100	25	1×50	684	.step
21054-2060150	139,73 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	150	25	2×50	1026	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	B	B1	B2	C	d2	D3	E	H	K	L	L1	L2	F N	CAD
21054-2060200	170,92 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	200	25	3×50	1368	.step
21054-2060250	202,91 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	250	25	4×50	1710	.step
21054-2060300	239,01 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	300	25	5×50	2052	.step
21054-2060350	284,41 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	350	25	6×50	2394	.step
21054-2060400	332,26 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	400	25	7X50	2736	.step
21054-2060500	449,31 €		B	31mm	16	6	19,3	5,3mm	10	1mm	15mm	5,2	500	25	9×50	3420	.step
21054-2090200	189,25 €		B	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	200	50	1×100	2390	.step
21054-2090300	269,37 €		B	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	300	50	2×100	3586	.step
21054-2090400	373,84 €		B	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	400	50	3×100	4781	.step
21054-2090500	450,96 €		B	44mm	23,5	9	28	6,8mm	11	1,2mm	22mm	6,2	500	50	4×100	5976	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
