Presné rybinové vedenie saní valivo uložené

Popis tovaru

Kód:	21034
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Presné rybinové vedenie saní valivo uložené | 21034
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21034 Přesná rybinová vedení saní valivě uložená

Varianty
Technické parametre

Material	GJL 250.
Provedení:	broušeno.
Upozornění	Jako alternativu lze objednat sevření, které na boční straně působí silově bez zatížení geometrie vedení. F = nosnost při dynamickém či statickém případu zatížení. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro životnost 1 milion zdvihů. Hodnoty krouticího momentu platí pouze při centricky umístěných saních. Na přání lze dodat i křížové saně. TI = počet upevňovacích otvorů E/M ve vnitřním dílu. TA = počet upevňovacích otvorů E/M ve vnějším dílu.

Detail zavřít

Zruš filter

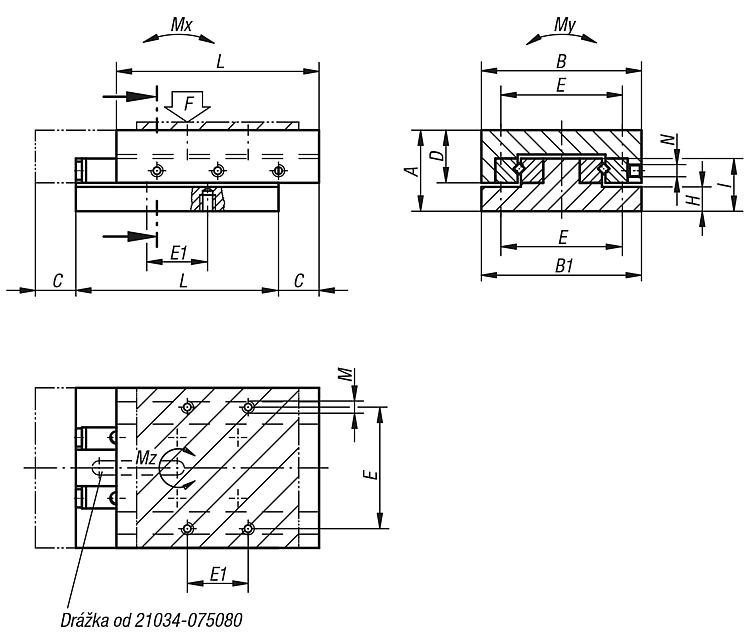

Objednací kód	Základná cena bez DPH	Objednat	A	B	B1	C	D	E	E1	Tl	TA	H	I	L	M	N	F N	Mx Nm	My Nm	Mz Nm	CAD
21034-040050	401,92 €		20	40	39.5	10	13	30	15	4	4	–	13	50	M3	M3	206	1	4	3	CAD
21034-0400501	410,56 €		20	40	39.5	17.5	13	30	15	4	4	–	13	50	M3	M3	85	1	3	2	CAD
21034-040065	479,55 €		20	40	39.5	25	13	30	15	6	6	–	13	65	M3	M3	114	1	4	3	CAD
21034-040080	560,63 €		20	40	39.5	32.5	13	30	15	8	8	–	13	80	M3	M3	143	3	5	5	CAD
21034-050055	282,90 €		25	50	49.5	10	17	28	28	4	4	–	18	55	M4	M3	283	4	7	6	CAD
21034-050080	399,99 €		25	50	49.5	30	17	28	28	6	6	–	18	80	M4	M3	189	3	9	7	CAD
21034-050105	489,81 €		25	50	49.5	40	17	28	28	8	8	–	18	105	M4	M3	301	10	11	15	CAD
21034-050155	664,15 €		25	50	49.5	60	17	28	28	12	12	–	18	155	M4	M3	476	23	19	33	CAD
21034-060055	289,82 €		25	60	59.5	10	17	34	34	4	4	–	18	55	M4	M3	288	4	8	6	CAD
21034-060080	396,75 €		25	60	59.5	30	17	34	34	6	6	–	18	80	M4	M3	192	3	11	7	CAD
21034-060105	496,81 €		25	60	59.5	40	17	34	34	6	6	–	18	105	M4	M4	305	10	14	15	CAD
21034-060155	691,91 €		25	60	59.5	60	17	34	34	10	10	–	18	155	M4	M4	483	23	23	34	CAD
21034-075080	407,11 €		32	75	74.5	15	21	62	62	4	4	10.5	23	80	M5	M5	487	10	18	15	CAD
21034-075105	512,32 €		32	75	74.5	20	21	62	62	4	4	10.5	23	105	M5	M5	690	18	26	27	CAD
21034-075130	600,32 €		32	75	74.5	25	21	62	62	4	4	10.5	23	130	M5	M5	895	29	33	42	CAD
Objednací kód	Základná cena bez DPH	Objednat	A	B	B1	C	D	E	E1	Tl	TA	H	I	L	M	N	F N	Mx Nm	My Nm	Mz Nm	CAD
21034-100110	557,18 €		40	100	99.5	15	27.5	86	86	4	4	12	28	110	M6	M6	1284	43	59	63	CAD
21034-100160	784,87 €		40	100	99.5	52.5	27.5	86	86	4	4	12	28	160	M6	M6	946	37	79	68	CAD
21034-100210	990,16 €		40	100	99.5	80	27.5	86	86	6	6	12	28	210	M6	M6	1066	60	99	105	CAD
21034-100260	1 195,43 €		40	100	99.5	105	27.5	86	86	6	6	12	28	260	M6	M6	1228	89	119	151	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
