Krížové stoly dlhé s elektronickým ukazovateľom polohy

Popis tovaru

Kód:	21137
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Krížové stoly dlhé s elektronickým ukazovateľom polohy | 21137
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21137 Křížové stoly dlouhé s elektronickým ukazatelem polohy

Varianty
Technické parametre

Material	Kozlík ložiska a sáně z hliníkové slitiny, eloxované. Vodicí sloupky nerezová ocel, broušená. Vřeteno nerezová ocel, válcovaný závit. Vedení kluzné ložisko, bezúdržbové. Indikátor polohy z plastu.

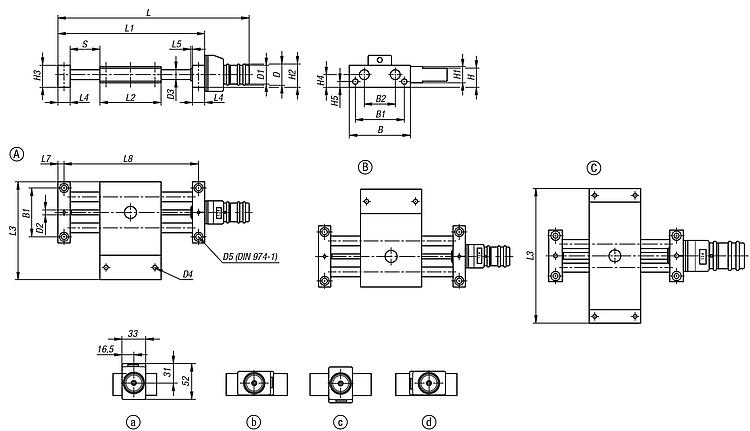

Odkaz na výkres	Montážní poloha ukazatele polohy: a) nahoře (standard) b) vpravo c) dole d) vlevo
Provedení:	Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.

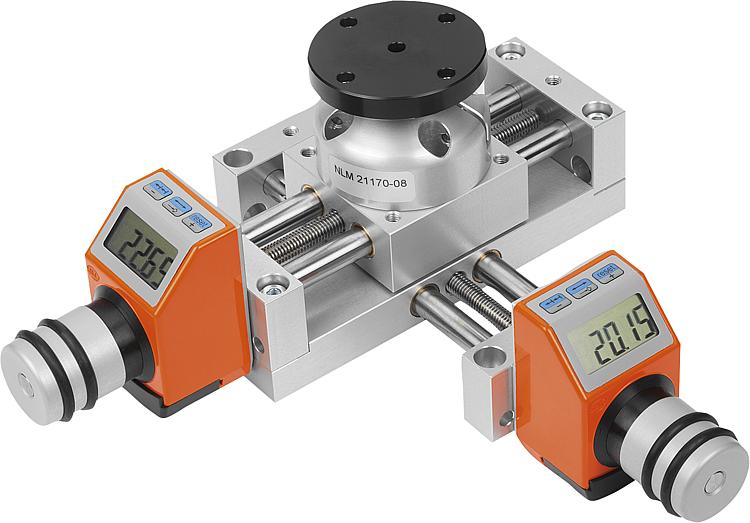

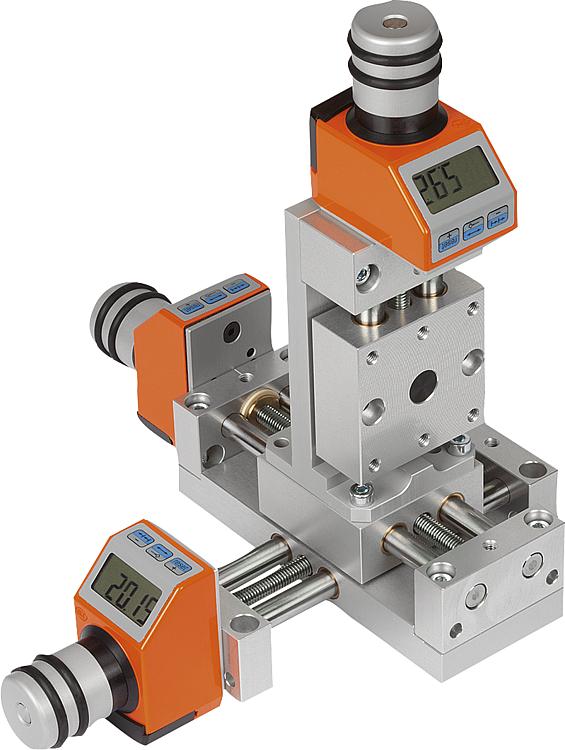

Upozornění	Díky vedení téměř bez vůle a vřetenu absolutně bez vůle není k přestavení zapotřebí žádné povolování a upínání vřetena. Elektronický ukazatel polohy s přesností údajů 0,01 mm a velkým LCD displejem. Reset, nastavení kótovacího řetězce a offsetu lze provádět prostřednictvím klávesnice. Životnost baterie je 2 roky. Výměna baterie je rychlá a jednoduchá. Montážní polohu ukazatele polohy lze pomocí šroubu zafixovat ve 4 polohách. Křížový stůl lze v příslušné konstrukční velikosti jednoduše kombinovat na stavebnicovém principu s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	B	B1	B2	C (zdvih)	D	d1	D3	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	.step
21137-108	532,15 €		A	46mm	36	21	48	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	6	179	120	46	75	12	2	6	108	200	200	200	3,6	3,6	3,6	.step
21137-112	660,09 €		A	75mm	60	38	73	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	7	239	180	75	120	15	2	7,5	165	300	300	300	18	18	18	.step
21137-208	532,15 €		B	46mm	36	21	48	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	6	179	120	46	75	12	2	6	108	200	200	200	3,6	3,6	3,6	.step
21137-212	660,09 €		B	75mm	60	38	73	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	7	239	180	75	120	15	2	7,5	165	300	300	300	18	18	18	.step
21137-308	532,15 €		C	46mm	36	21	48	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	6	179	120	46	120	12	2	6	108	200	200	200	3,6	3,6	3,6	.step
21137-312	660,09 €		C	75mm	60	38	73	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	7	239	180	75	180	15	2	7,5	165	300	300	300	18	18	18	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
