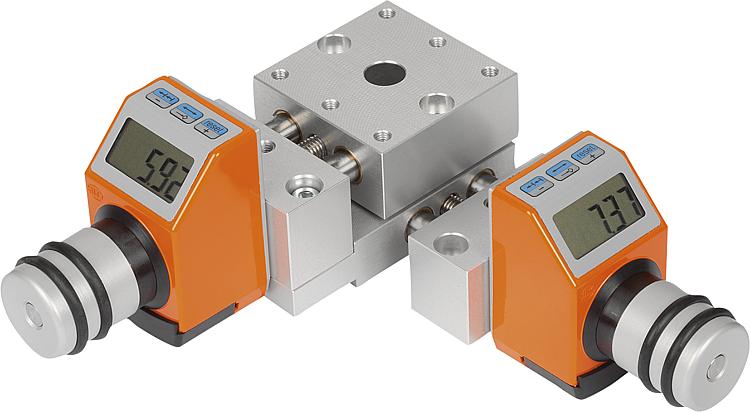

Krížové stoly krátke s elektronickým ukazovateľom polohy

Popis tovaru

Kód:	21133
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Krížové stoly krátke s elektronickým ukazovateľom polohy | 21133
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21133 Křížové stoly krátké s elektronickým ukazatelem polohy

Varianty
Technické parametre

Material	Kozlík ložiska a sáně z hliníkové slitiny, eloxované. Vodicí sloupky nerezová ocel, broušená. Vřeteno nerezová ocel, válcovaný závit. Vedení kluzné ložisko, bezúdržbové. Indikátor polohy z plastu.

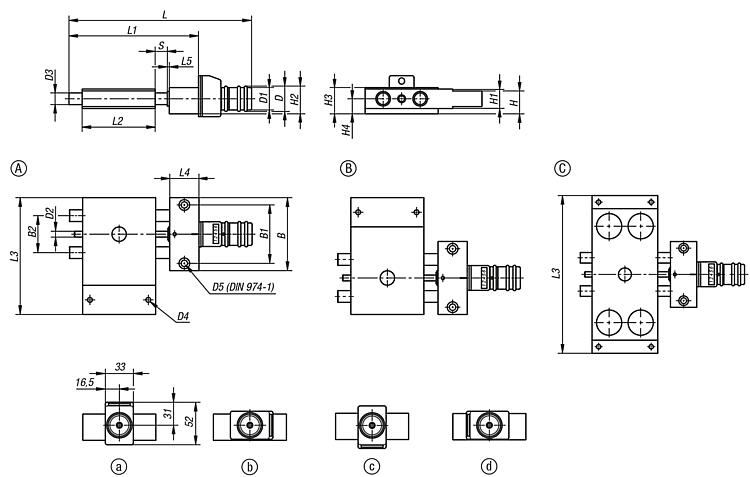

Odkaz na výkres	Montážní poloha ukazatele polohy: a) nahoře (standard) b) vpravo c) dole d) vlevo
Provedení:	Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.
Upozornění	Díky vedení téměř bez vůle a vřetenu absolutně bez vůle není k přestavení zapotřebí žádné povolování a upínání vřetena. Elektronický ukazatel polohy s přesností údajů 0,01 mm a velkým LCD displejem. Reset, nastavení kótovacího řetězce a offsetu lze provádět prostřednictvím klávesnice. Životnost baterie je 2 roky. Výměna baterie je rychlá a jednoduchá. Montážní polohu ukazatele polohy lze pomocí šroubu zafixovat ve 4 polohách. Křížový stůl lze v příslušné konstrukční velikosti jednoduše kombinovat na stavebnicovém principu s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.

Detail zavřít

Zruš filter

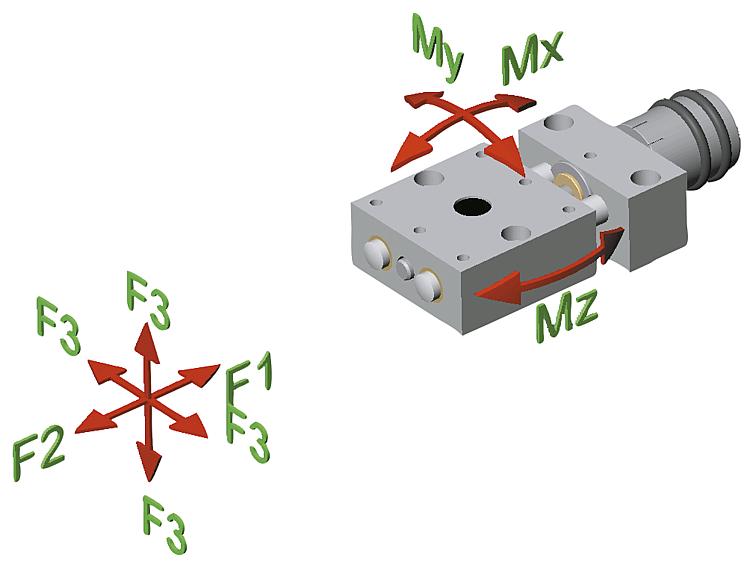

Objednací kód	Základná cena bez DPH	Objednat	B	B1	B2	C (zdvih)	D	d1	D3	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	.step
21133-108	485,02 €		46mm	36	21	14	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	139	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	.step
21133-112	591,60 €		75mm	60	38	25	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	192	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5	.step
21133-208	485,02 €		46mm	36	21	14	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	139	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	.step
21133-212	591,60 €		75mm	60	38	25	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	192	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5	.step
21133-308	485,02 €		46mm	36	21	14	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	139	80	46	120	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	.step
21133-312	591,60 €		75mm	60	38	25	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	192	133	75	180	30	2	300	300	X = 58 (100)	5,5	3	5,5	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
