Polohovací otočné stoly s koaxiálním elektrickým pohonem, vysoké zatížení

Novinka

Popis tovaru

Kód:	21085-01
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Polohovací otočné stoly s koaxiálním elektrickým pohonem, vysoké zatížení | 21085-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21085–01 Polohovací otočné stoly s koaxiálním elektrickým pohonem, vysoké zatížení

Step motor: software and handbook

Varianty
Technické parametre

Materiál	Základní těleso a kruhový stůl z hliníkové slitiny. Dutý hřídel ze zušlechtěné oceli. Předpjatý šnekový převod z oceli. Zubová spojka z hliníku s víceramenným kotoučem spojky z polyuretanu.
Provedení	Hliníková slitina eloxovaná.
Upozornění	Kruhové polohovací stoly pro motoricky poháněné posuvy a polohování. Předpjatý šnekový převod pracuje téměř bez vůle. Uložení šnekového hřídele zajišťuje maximální radiální přesnost oběhu. Díky velkému otvoru v dutém hřídeli je možné protáhnout kabely. Pomocí nastavitelného polohovacího kruhu lze libovolně stanovit rotační referenční bod vůči poloze namontovaného dílu. Je možno namontovat bezdotykové spínače spolu s držáky senzorů (21094), které lze objednat alternativně. Vhodný programovací software a propojovací kabel pro krokový motor s polohovacím řízením nabízíme současně jako příslušenství (25000–15). Krokový motor se svým členěním 200 kroků na otáčku umožňuje dosažení teoretické polohovací přesnosti přicházející z jednoho směru v hodnotě 0,005 mm. Absolutní polohovací přesnost přicházející z jednoho směru činí 0,01 mm. Systém lze provozovat se 100procentní dobou zapnutí. Možnost kombinace se všemi ostatními konstrukčními díly stejné konstrukční velikosti.
Technické údaje	21085–01–10: Převodový poměr: 10:1 Zpětná vůle: <0,2° Radiální vůle: <0,02 mm Max. vstupní otáčky: 600 ot./min. Max. doba zapnutí: 100 % Potřebný vstupní krouticí moment: 0,13 Nm Tuhost: viz graf Úhel rotace: 360°, nekonečný Teplota použití: +10 °C až +50 °C 21085–01–45: Převodový poměr: 45:1 Zpětná vůle: <0,6° Radiální vůle: <0,02 mm Max. vstupní otáčky: 600 ot./min. Max. doba zapnutí: 100 % Potřebný vstupní krouticí moment: 0,13 Nm Tuhost: viz graf Úhel rotace: 360°, nekonečný Teplota použití: +10 °C až +50 °C

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Převodový poměr	D2	D3	Velikost	Provedení	D4	Typ provedení	D5	Usměrnění výstupu kabelu	D6	Usměrnění ovládání	D7	D8	H	H1	H2	L	L1	F1 N	F2 N	F3 N	M1 Nm	M2 Nm	CAD
21085-01-10120	1 544,08 €		10:1			12	A		bez motoru		–		–													3D
21085-01-101211	1 659,82 €		10:1			12	B		s krokovým motorem		vpravo		–													3D
21085-01-101212	1 659,82 €		10:1			12	B		s krokovým motorem		dole		–													3D
21085-01-101213	1 659,82 €		10:1			12	B		s krokovým motorem		vlevo		–													3D
21085-01-101214	1 659,82 €		10:1			12	B		s krokovým motorem		nahoře		–													3D
21085-01-101221	2 231,62 €		10:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		vpravo													3D
21085-01-101222	2 231,62 €		10:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		dole													3D
21085-01-101223	2 231,62 €		10:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		vlevo													3D
21085-01-101224	2 231,62 €		10:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		nahoře													3D
21085-01-45120	1 544,08 €		45:1			12	A		bez motoru		–		–													3D
21085-01-451211	1 659,82 €		45:1			12	B		s krokovým motorem		vpravo		–													3D
21085-01-451212	1 659,82 €		45:1			12	B		s krokovým motorem		dole		–													3D
21085-01-451213	1 659,82 €		45:1			12	B		s krokovým motorem		vlevo		–													3D
21085-01-451214	1 659,82 €		45:1			12	B		s krokovým motorem		nahoře		–													3D
21085-01-451221	2 231,62 €		45:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		vpravo													3D
Objednací kód	Základná cena bez DPH	Objednat	Převodový poměr	D2	D3	Velikost	Provedení	D4	Typ provedení	D5	Usměrnění výstupu kabelu	D6	Usměrnění ovládání	D7	D8	H	H1	H2	L	L1	F1 N	F2 N	F3 N	M1 Nm	M2 Nm	CAD
21085-01-451222	2 231,62 €		45:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		dole													3D
21085-01-451223	2 231,62 €		45:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		vlevo													3D
21085-01-451224	2 231,62 €		45:1			12	C		krokový motor se zabudovaným polohovacím řízením		–		nahoře													3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Velikost 12
Zruš filter

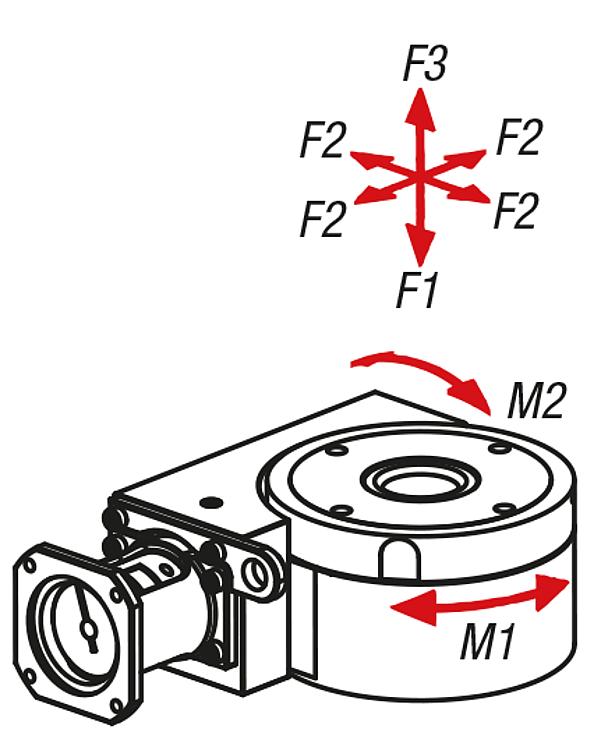

Objednací kód	Základná cena bez DPH	Objednat	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	L	L1	F1 N	F2 N	F3 N	M1 Nm	M2 Nm	CAD
Velikost 12	na dotaz	Poptat cenu	79,8	60	23H7	M6	M4	30	38,01H7	56	36	13	99	31	600	600	300	3	3	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
