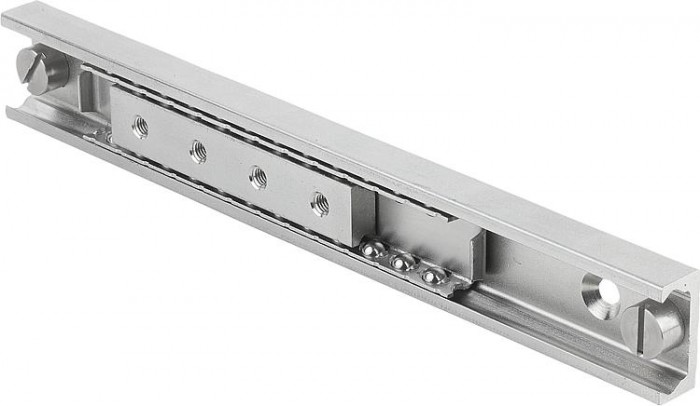

Lineárne guličkové ložiská s jazdcami uloženými vo vnútri

Popis tovaru

Kód:	21330
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Lineárne guličkové ložiská s jazdcami uloženými vo vnútri | 21330
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list 21330 Lineární kuličková ložiska s jezdci uloženými uvnitř

Varianty
Technické parametre

Material	Kolejnička a jezdec z oceli na valivá ložiska. Kuličky z oceli na valivá ložiska. Klec kuliček z oceli.
Provedení:	Kolejnička, jezdec a kuličková klec pozinkované. Oběžné dráhy indukčně kaleny. Kuličky kaleny.

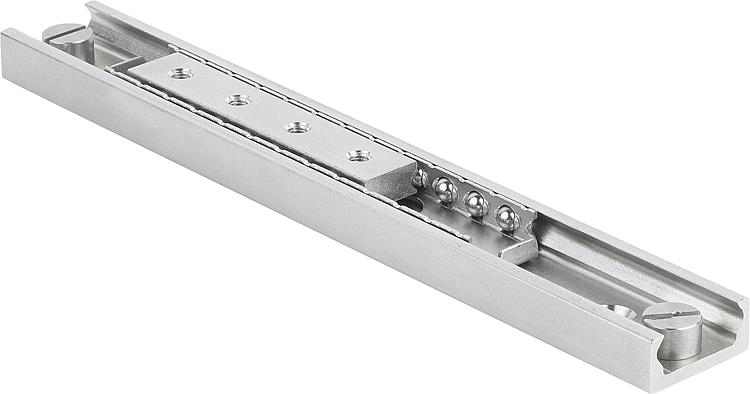

Upozornění	Lineární kuličkové ložisko sestávající z vodicí kolejnice a jezdce, který jezdí uvnitř kuličkové klece ve vodicí kolejnici. Montážní poloha by měla být přednostně vodorovná. Vnitřní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy. K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filter

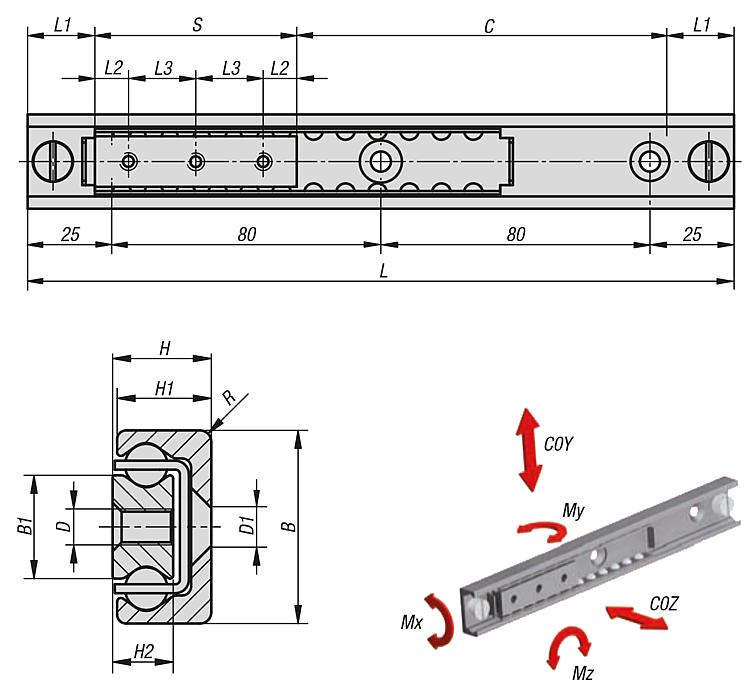

Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	C (zdvih)	D pro šroub	H	H1	H2	L	L1	L2	L3	R	S	C0Y N	C0Z N	Mx	My	Mz	Počet otvorů	CAD
21330-280600130	90,13 €			28mm	15	30	M5	13mm	12,25mm	7,5mm	130	20	10	20	1	60mm	3480	2436	17,1	24	35	3	.step
21330-280600210	99,49 €			28mm	15	110	M5	13mm	12,25mm	7,5mm	210	20	10	20	1	60mm	3480	2436	17,1	24	35	3	.step
21330-280600290	109,04 €			28mm	15	190	M5	13mm	12,25mm	7,5mm	290	20	10	20	1	60mm	3480	2436	17,1	24	35	3	.step
21330-280600370	118,59 €			28mm	15	270	M5	13mm	12,25mm	7,5mm	370	20	10	20	1	60mm	3480	2436	17,1	24	35	3	.step
21330-280800290	118,59 €			28mm	15	170	M5	13mm	12,25mm	7,5mm	290	20	10	20	1	80mm	4640	3248	22,7	43	62	4	.step
21330-280800370	127,95 €			28mm	15	250	M5	13mm	12,25mm	7,5mm	370	20	10	20	1	80mm	4640	3248	22,7	43	62	4	.step
21330-280800450	137,51 €			28mm	15	330	M5	13mm	12,25mm	7,5mm	450	20	10	20	1	80mm	4640	3248	22,7	43	62	4	.step
21330-280800610	156,60 €			28mm	15	490	M5	13mm	12,25mm	7,5mm	610	20	10	20	1	80mm	4640	3248	22,7	43	62	4	.step
21330-281300290	127,95 €			28mm	15	120	M5	13mm	12,25mm	7,5mm	290	20	25	80	1	130mm	7540	5278	36,9	114	163	2	.step
21330-281300370	137,51 €			28mm	15	200	M5	13mm	12,25mm	7,5mm	370	20	25	80	1	130mm	7540	5278	36,9	114	163	2	.step
21330-281300450	146,86 €			28mm	15	280	M5	13mm	12,25mm	7,5mm	450	20	25	80	1	130mm	7540	5278	36,9	114	163	2	.step
21330-281300610	165,74 €			28mm	15	440	M5	13mm	12,25mm	7,5mm	610	20	25	80	1	130mm	7540	5278	36,9	114	163	2	.step
21330-281300690	176,12 €			28mm	15	520	M5	13mm	12,25mm	7,5mm	690	20	25	80	1	130mm	7540	5278	36,9	114	163	2	.step
21330-282100450	158,70 €			28mm	15	200	M5	13mm	12,25mm	7,5mm	450	20	25	80	1	210mm	12180	8526	59,7	298	426	3	.step
21330-282100610	182,35 €			28mm	15	360	M5	13mm	12,25mm	7,5mm	610	20	25	80	1	210mm	12180	8526	59,7	298	426	3	.step
Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	C (zdvih)	D pro šroub	H	H1	H2	L	L1	L2	L3	R	S	C0Y N	C0Z N	Mx	My	Mz	Počet otvorů	CAD
21330-282101010	241,77 €			28mm	15	760	M5	13mm	12,25mm	7,5mm	1010	20	25	80	1	210mm	12180	8526	59,7	298	426	3	.step
21330-351300290	151,62 €			35mm	15,8	110	M6	17mm	16mm	10mm	290	25	25	80	2	130mm	9750	6825	47,2	148	211	2	.step
21330-351300450	185,08 €			35mm	15,8	270	M6	17mm	16mm	10mm	450	25	25	80	2	130mm	9750	6825	47,2	148	211	2	.step
21330-351300770	260,67 €			35mm	15,8	590	M6	17mm	16mm	10mm	770	25	25	80	2	130mm	9750	6825	47,2	148	211	2	.step
21330-352100450	198,98 €			35mm	15,8	190	M6	17mm	16mm	10mm	450	25	25	80	2	210mm	15750	11025	76,3	386	551	3	.step
21330-352100690	253,63 €			35mm	15,8	430	M6	17mm	16mm	10mm	690	25	25	80	2	210mm	15750	11025	76,3	386	551	3	.step
21330-352101010	327,15 €			35mm	15,8	750	M6	17mm	16mm	10mm	1010	25	25	80	2	210mm	15750	11025	76,3	386	551	3	.step
21330-352900610	246,36 €			35mm	15,8	270	M6	17mm	16mm	10mm	610	25	25	80	2	290mm	21750	15225	105,3	736	1051	4	.step
21330-352900930	315,30 €			35mm	15,8	590	M6	17mm	16mm	10mm	930	25	25	80	2	290mm	21750	15225	105,3	736	1051	4	.step
21330-352901330	431,20 €			35mm	15,8	990	M6	17mm	16mm	10mm	1330	25	25	80	2	290mm	21750	15225	105,3	736	1051	4	.step
21330-432100450	258,38 €			43mm	23	190	M8	22mm	21mm	13,5mm	450	25	25	80	2,5	210mm	22470	15729	155,1	551	786	3	.step
21330-432100690	310,54 €			43mm	23	430	M8	22mm	21mm	13,5mm	690	25	25	80	2,5	210mm	22470	15729	155,1	551	786	3	.step
21330-432101010	391,11 €			43mm	23	750	M8	22mm	21mm	13,5mm	1010	25	25	80	2,5	210mm	22470	15729	155,1	551	786	3	.step
21330-433700770	357,87 €			43mm	23	350	M8	22mm	21mm	13,5mm	770	25	25	80	2,5	370mm	39590	27713	273,2	1709	2441	5	.step
21330-433701010	424,15 €			43mm	23	590	M8	22mm	21mm	13,5mm	1010	25	25	80	2,5	370mm	39590	27713	273,2	1709	2441	5	.step
Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	C (zdvih)	D pro šroub	H	H1	H2	L	L1	L2	L3	R	S	C0Y N	C0Z N	Mx	My	Mz	Počet otvorů	CAD
21330-433701490	530,82 €			43mm	23	1070	M8	22mm	21mm	13,5mm	1490	25	25	80	2,5	370mm	39590	27713	273,2	1709	2441	5	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
