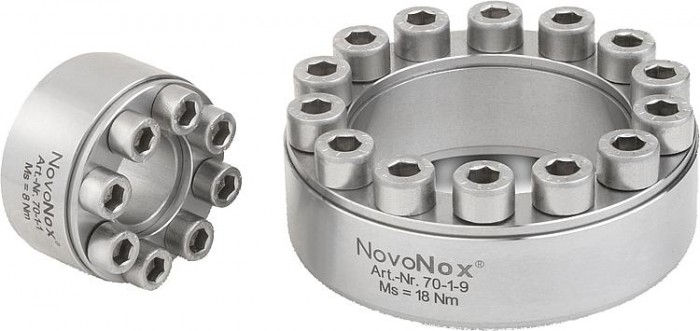

Úpínacie sady, prevedenie G nerezové

Popis tovaru

Kód:	23360-01
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Úpínacie sady, prevedenie G nerezové | 23360-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23360–01 Upínací sady, provedení G nerezové

Všeobecné pokyny ke kuželovým svěrným pouzdrům

Varianty
Technické parametre

Material	Upínací sada, nerezová ocel 1.4057. Upínací šrouby, nerezová ocel 1.4301.

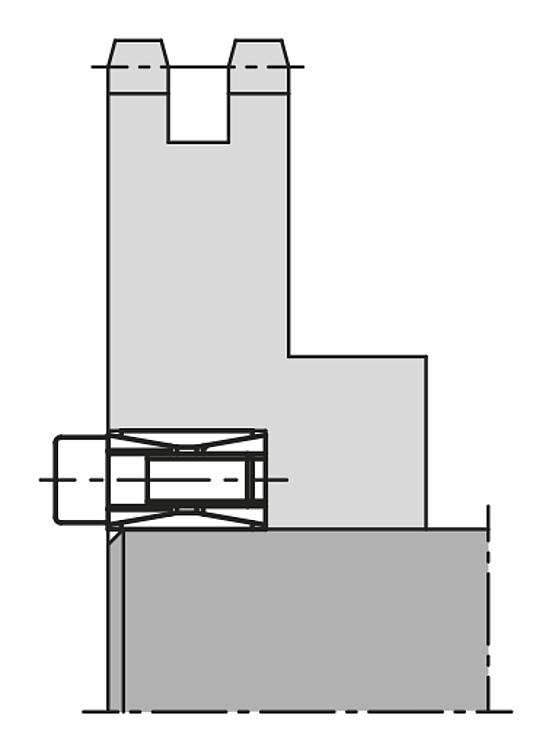

Montáž	Upínací sadu na kuželových plochách, jakož i styk hřídele a náboje lehce potřete olejem. Nepoužívejte oleje s MoS2 nebo tuk. Upínací sadu vložte do sedla náboje a nasuňte na hřídel. Šrouby dotáhněte postupně křížem na předepsaný utahovací moment. Demontáž: Všechny šrouby odstraňte a našroubujte do odtlačovacího závitu přední příruby. Šrouby utahujte postupně křížem, dokud se upínací sada neuvolní.
Provedení:	Bez povrchové úpravy.
Tolerance	Hřídel: Doporučení tolerance h11. Jakost povrchu Rz ≤ 16 µm. Náboj: Doporučení tolerance H11. Jakost povrchu Rz ≤ 16 µm.
Upozornění	Upínací sada pro hřídel a náboj. Velmi úzká konstrukce pro použití při zúženém prostoru. Samovolné při demontáži. - pro průměry hřídele od 20 do 80 mm - žádný axiální posun při montáži - není samostředicí (házení náboje oproti hřídeli závisí výhradně na lícování a délce vedení))

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	d1	B	L1	L3	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm	.step
23360-01-2047	70,46 €		20	47mm	26mm	17	20	110	11	133	57	8 x M6	8	.step
23360-01-2550	72,46 €		25	50mm	26mm	17	20	155	12	120	60	9 x M6	8	.step
23360-01-3055	80,89 €		30	55mm	26mm	17	20	185	12	100	55	9 x M6	8	.step
23360-01-3560	90,37 €		35	60mm	26mm	17	20	290	16	114	67	12 x M6	8	.step
23360-01-4065	100,47 €		40	65mm	26mm	17	20	410	20	125	77	15 x M6	8	.step
23360-01-4575	115,45 €		45	75mm	32mm	20	24	635	28	129	78	12 x M8	18	.step
23360-01-5080	130,17 €		50	80mm	32mm	20	24	700	28	116	73	12 x M8	18	.step
23360-01-5585	146,78 €		55	85mm	32mm	20	24	905	33	123	80	14 x M8	18	.step
23360-01-6090	163,12 €		60	90mm	32mm	20	24	990	33	113	76	14 x M8	18	.step
23360-01-6595	176,71 €		65	95mm	32mm	20	24	1225	37	119	82	16 x M8	18	.step
23360-01-70110	270,47 €		70	110mm	38mm	24	28	1875	53	131	84	14 x M10	35	.step
23360-01-75115	280,87 €		75	115mm	38mm	24	28	2010	53	123	80	14 x M10	35	.step
23360-01-80120	288,48 €		80	120mm	38mm	24	28	2145	53	115	77	14 x M10	35	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
