Úpínacie sady, prevedenie D z nerezovej ocele

Popis tovaru

Kód:	23354-01
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Úpínacie sady, prevedenie D z nerezovej ocele | 23354-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23354–01 Upínací sady, provedení D z nerezové oceli

Všeobecné pokyny ke kuželovým svěrným pouzdrům

Varianty
Technické parametre

Material	Upínací sada, nerezová ocel 1.4057. Upínací šrouby, nerezová ocel 1.4301.

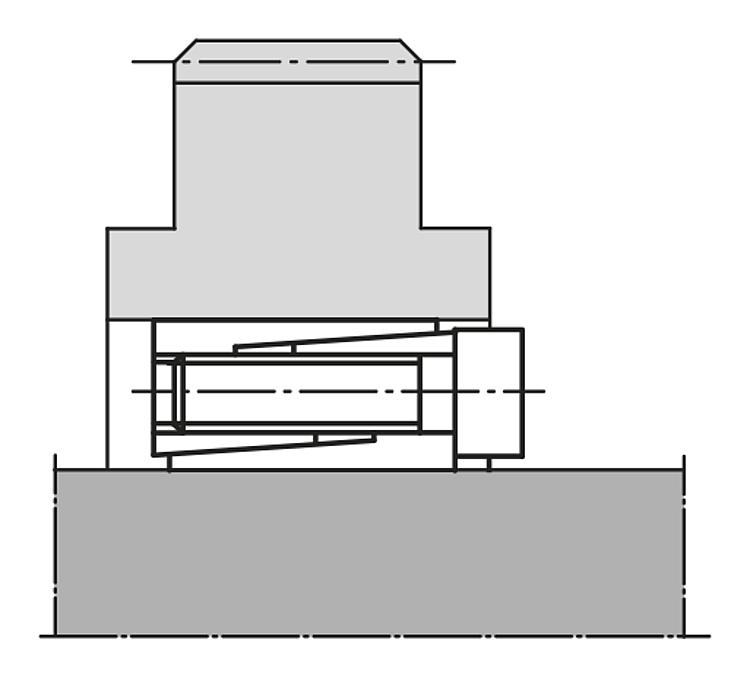

Montáž	Upínací sadu na kuželových plochách, jakož i styk hřídele a náboje lehce potřete olejem. Nepoužívejte oleje s MoS2 nebo tuk. Upínací sadu vložte do sedla náboje a nasuňte na hřídel. Šrouby dotáhněte postupně křížem na předepsaný utahovací moment. Demontáž: Všechny šrouby odstraňte a našroubujte do odtlačovacího závitu přední příruby. Šrouby utahujte postupně křížem, dokud se upínací sada neuvolní.
Provedení:	Bez povrchové úpravy.
Tolerance	Hřídel: Doporučení tolerance h8. Jakost povrchu Rz ≤ 16 µm. Náboj: Doporučení tolerance H8. Jakost povrchu Rz ≤ 16 µm.
Upozornění	Pro aplikace vyžadující malý montážní objem a malý plošný tlak. Upínací sada může být zcela zapuštěna do náboje. - pro průměry hřídele 6 – 20 mm - vhodné pro náboje s malou tloušťkou stěny - nepatrný axiální posun možný - samostředicí

Detail zavřít

Zruš filter

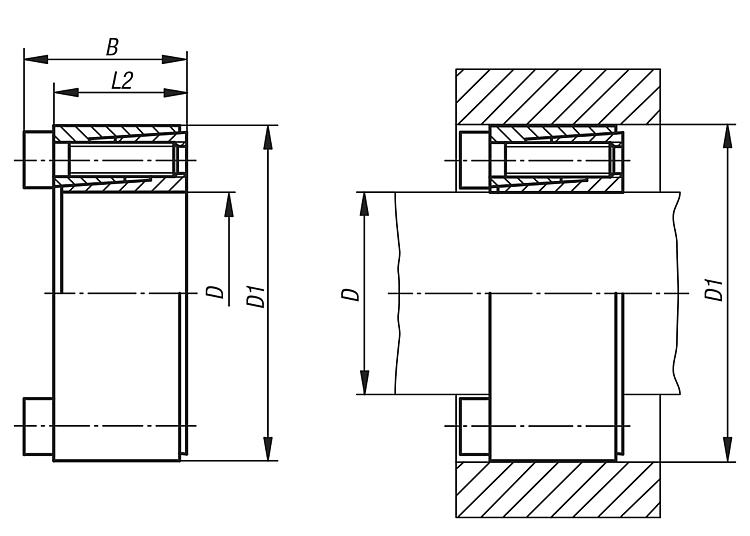

Objednací kód	Základná cena bez DPH	Objednat	D	d1	B	L2	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm	CAD
23354-01-0616	64,08 €		6	16mm	13,5mm	11	3	0,9	49	19	3 x M2,5	0,5	.step
23354-01-0717	64,08 €		7	17mm	13,5mm	11	3	0,9	42	17	3 x M2,5	0,5	.step
23354-01-0818	64,08 €		8	18mm	13,5mm	11	4	0,9	37	17	3 x M2,5	0,5	.step
23354-01-0920	70,59 €		9	20mm	15,5mm	13	6	1,2	37	17	4 x M2,5	0,5	.step
23354-01-1020	70,59 €		10	20mm	15,5mm	13	6	1,2	33	17	4 x M2,5	0,5	.step
23354-01-1122	70,59 €		11	22mm	15,5mm	13	7	1,2	30	15	4 x M2,5	0,5	.step
23354-01-1222	75,39 €		12	22mm	15,5mm	13	7	1,2	26	15	4 x M2,5	0,5	.step
23354-01-1426	75,39 €		14	26mm	20mm	17	13	1,9	28	15	4 x M3	0,9	.step
23354-01-1528	75,39 €		15	28mm	20mm	17	14	1,9	26	14	4 x M3	0,9	.step
23354-01-1632	80,02 €		16	32mm	21mm	17	28	3,5	45	23	4 x M4	2,2	.step
23354-01-1835	80,02 €		18	35mm	25mm	21	32	3,5	32	17	4 x M4	2,2	.step
23354-01-1935	80,02 €		19	35mm	25mm	21	34	3,5	31	17	4 x M4	2,2	.step
23354-01-2038	80,02 €		20	38mm	26mm	21	55	5,5	45	24	4 x M5	4,2	.step
