Spojky s pružnými můstky se svěracím náboji, z hliníku

Novinka

Popis tovaru

Kód:	23010-01
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Spojky s pružnými můstky se svěracím náboji, z hliníku | 23010-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23010–01 Spojky s pružnými můstky se svěracím náboji, z hliníku

Varianty
Technické parametre

Materiál	Hliník.
Provedení	Bez povrchové úpravy.
Upozornění	Torzně tuhá, ohybově pružná a bezúdržbová celokovová spojka bez vůle pro přenos úhlově synchronních rotačních pohybů. Inovativní drážkovaná struktura umožňuje velmi dobrou axiální, radiální a úhlovou pružnost s nízkým vratným momentem. Ideální pro servomotory. Se svěracím nábojem k upevnění hřídele.
Teplotní rozsah	od –50 °C až +150 °C.
Montáž	Spojky s pružnými můstky mají uložení H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle pro uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter

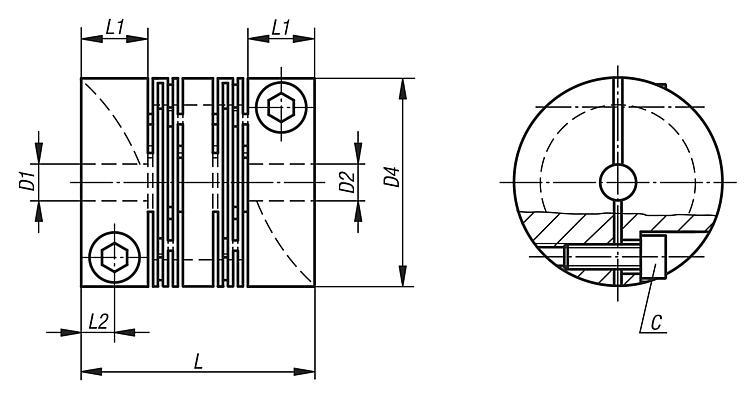

Objednací kód	Základná cena bez DPH	Objednat	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-01-0160230606	35,79 €		16	6	6	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0180160606	38,26 €		18	6	6	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0200280808	48,12 €		20	8	8	3	8	20	28	8	4	5	0,407	0,00095	95001	1	0,1	M3	1,5		3D
23010-01-0250280810	51,82 €		25	8	10	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5	3D
23010-01-0250280606	51,82 €		25	6	6	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5	3D
23010-01-0400481012	73,97 €		40	10	12	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7	3D
23010-01-0400481212	73,97 €		40	12	12	6	19	4	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7	3D
23010-01-0400481515	73,97 €		40	15	15	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7	3D
23010-01-0160230505	35,79 €		16	5	5	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0180160505	38,26 €		18	5	5	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0200280606	48,12 €		20	6	6	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5	3D
23010-01-0220200606	48,12 €		22	6	6	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
23010-01-0220200508	48,12 €		22	5	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
23010-01-0220200808	48,12 €		22	8	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
23010-01-0220200505	48,12 €		22	5	5	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-01-0250281010	51,82 €		25	10	10	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5	3D
23010-01-0250280608	51,82 €		25	6	8	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5	3D
23010-01-0250280610	51,82 €		25	6	10	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5	3D
23010-01-0250280808	51,82 €		25	8	8	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5	3D
23010-01-0300401010	60,43 €		30	10	10	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4	3D
23010-01-0300400810	60,43 €		30	8	10	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4	3D
23010-01-0400481616	73,97 €		40	16	16	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7	3D
23010-01-0400481010	73,97 €		40	10	10	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7	3D
23010-01-0500651919	91,20 €		50	19	19	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14	3D
23010-01-0500651616	91,20 €		50	16	16	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14	3D
23010-01-0200280508	48,12 €		20	5	8	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5	3D
23010-01-0220200506	48,12 €		22	5	6	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
23010-01-0300400606	60,43 €		30	6	6	6	14	30	40	11	5,5	10	0,868	0,00680	600	1	0,85	0,1	M4	3,4	3D
23010-01-0200280608	48,12 €		20	6	8	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5	3D
23010-01-0180160506	38,26 €		18	5	6	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-01-0500652020	91,20 €		50	20	20	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14	3D
23010-01-0300400808	60,43 €		30	8	8	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4	3D
23010-01-0300400608	60,43 €		30	6	8	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4	3D
23010-01-0600802424	209,42 €		60	24	24	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27	3D
23010-01-0160230506	35,79 €		16	5	6	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0700953232	258,66 €		70	32	32	15	35	70	95	25	12,5	130	66,768	0,50660	4000	1	0,33	0,1	M8	27	3D
23010-01-0700952020	258,66 €		70	20	20	15	35	70	95	25	12,5	130	66,768	0,50660	4000	1	0,33	0,1	M8	27	3D
23010-01-0220200608	48,12 €		22	6	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
23010-01-0600802020	209,42 €		60	20	20	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27	3D
23010-01-0200280505	48,12 €		20	5	5	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5	3D
23010-01-0160230303	35,79 €		16	3	3	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0180160303	38,26 €		18	3	3	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1	3D
23010-01-0200280303	48,12 €		20	3	3	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5	3D
23010-01-0200280506	48,12 €		20	5	6	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5	3D
23010-01-0220200303	48,12 €		22	3	3	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-01-0300400610	60,43 €		30	6	10	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4	3D
23010-01-0400480606	73,97 €		40	6	6	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7	3D
23010-01-0500651010	91,20 €		50	10	10	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14	3D
23010-01-0500651515	91,20 €		50	15	15	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14	3D
23010-01-0600801010	209,42 €		60	10	10	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27	3D
23010-01-0600801616	209,42 €		60	16	16	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27	3D
23010-01-0700951515	258,66 €		70	15	15	15	35	70	95	25	12,5	130	66,768	0,50660	4000	1	0,33	0,1	M8	27	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
