Elastomerové zubové spojky s kónickým nábojom a zvieracím krúžkom (podľa DIN 69002)

Popis tovaru

Kód:	23021
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky s kónickým nábojom a zvieracím krúžkom (podľa DIN 69002) | 23021
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23021 Elastomerové zubové spojky s kónickým nábojem a svěracím kroužkem (podle DIN 69002)

Technický pokyn pro spojky

Varianty
Technické parametre

Material	Víceramenný kotouč spojky z polyuretanu o tvrdosti 98-A podle Shoreho. Náboj hliník. Kuželový kroužek ze zušlechtěné oceli.
Montáž	Spojení čepů hřídele s otvorem náboje je třeba zvolit jako přechodné uložení. Vůle by měla činit max. 0,02 mm, např. hřídel: Ø 25 k6 náboj Ø 25 G6. Průměry, které jsou menší než D min., jsou možné, bezpečný přenos jmenovitého momentu spojky však již není zaručen.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.

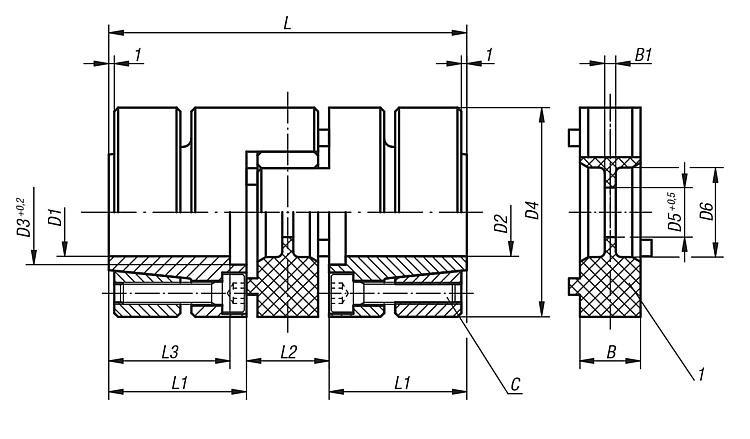

Odkaz na výkres	Elastomerová hvězdice
Upozornění	Tato spojková řada je zvlášť vhodná pro použití v pohonech hlavních či vrtacích vřeten s vysokým počtem otáček. Před zásuvnou montáží je nutné upevnit oba náboje s upínacím prstencem předepsaným utahovacím momentem šroubu na čep hřídele. Slabé potření hvězdice olejem minimalizuje sílu potřebnou k montáži.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Jmenovitý moment Nm	Moment setrvačnosti (10⁻³ kgm²)	Statická tuhost v krutu Nm/arcmin	max. odchylka hřídele axiálně ±	max. odchylka hřídele laterálně	radiální tuhost pružiny N/mm	Utahovací moment šroubů Nm	Max. počet otáček ot/min	D1/D2 předvrtaný	D1/D2 min.	D1/D2 max.	D3	D4	D5	D6	L	L1	L2	L3	B	B1	C (DIN 912-12.9)	CAD
23021-010	113,62 €			10	0,015	0,04	0,5	0,1	600	1,8	30000	6	6	14	17	32	8,5	10,5	50	18,5	13	15,5	10mm	2	4× M3	CAD
23021-017	140,52 €			17	0,05	0,24	0,5	0,1	2100	4	24000	9	9	19	22	40	9,5	18	66	25	16	21	12mm	3	6× M4	CAD
23021-043	186,85 €			43	0,19	0,4	0,5	0,1	2500	8	19000	10	12	24	29	50	12,5	27	78	30	18	25	14mm	3	4× M5	CAD
23021-060	203,84 €			60	0,28	0,6	0,5	0,1	2600	8	17500	12	12	26	30	55	12,5	27	78	30	18	25	14mm	3	4× M5	CAD
23021-150	251,41 €			150	0,65	1,05	1	0,1	3300	8	15000	12	17	36	40	65	14,5	30	90	35	20	30	15mm	4	8× M5	CAD
23021-320	315,96 €			320	2	2	1	0,12	4500	35	12000	18	20	40	46	80	16,5	38	114	45	24	40	18mm	4	4× M8	CAD
23021-500	445,92 €			500	5,6	5,8	1	0,15	5900	67	9500	20	22	48	58	100	20,5	47	138	55	28	49	22mm	5	4× M10	CAD
23021-700	627,24 €			700	13	8	1	0,15	7000	115	8000	24	25	60	72	120	22,5	58	155	61	33	54	25mm	6	4× M12	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
