Kužeľové ozubené kolieska z plastu, prevod 1:3 vstrekované, priame ozubenie, uhol záberu 20°

Popis tovaru

Kód:	22432
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kužeľové ozubené kolieska z plastu, prevod 1:3 vstrekované, priame ozubenie, uhol záberu 20° | 22432
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 22432 Kuželová ozubená kola z plastu, převod 1:3 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametre

Material	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení:	Vstřikované, přímé ozubení. Úhel záběru 20°. Osový úhel = 90°. Otvor od modulu 1,5 třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí. Kuželová ozubená kola se dodávají po kusech. Potřebujete-li pár kuželových ozubených kol, objednejte si zároveň uvedené spoluzabírající kolo.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.

Detail zavřít

Zruš filter

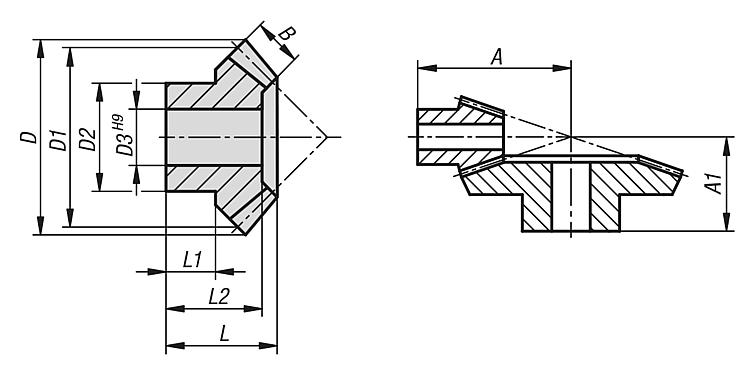

Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Převodový poměr	Modul	počet zubů	A	A1	B	D	d1	d2	D3	L	L1	L2	max. krouticí moment Nm	vhodné spoluzabírající kolo	CAD
22432-110130015	1,10 €		polyacetal	1:3	1	15	34,3mm		9mm	16,4	15mm	12,3mm	5	20,5	11,4	–	16,9	22432–110130045	.step
22432-110130045	3,38 €		polyacetal	1:3	1	45		22,4mm	8,8mm	45,7	45mm	23,4mm	10	17,9	9,6	16,2	49,7	22432–110130015	.step
22432-115130015	2,13 €		polyacetal	1:3	1,5	15	47,3mm		14mm	25,1	22,5mm	17,2mm	8	26,6	12,3	–	59,3	22432–115130045	.step
22432-115130045	6,45 €		polyacetal	1:3	1,5	45		29,7mm	14mm	68,5	67,5mm	30,4mm	12	23,2	11,8	21,4	178,1	22432–115130015	.step
22432-120130010	2,03 €		polyacetal	1:3	2	10	43,3mm		12,2mm	23,6	20mm	15,5mm	6	25	12	–	61,3	22432–120130030	.step
22432-120130030	6,06 €		polyacetal	1:3	2	30		28mm	12,5mm	61,7	60mm	30,3mm	12	22,5	11,8	19,8	188,5	22432–120130010	.step
22432-125130010	3,07 €		polyacetal	1:3	2,5	10	52,4mm		15,2mm	29,6	25mm	18,8mm	8	28,7	13	–	119,3	22432–125130030	.step
22432-125130030	9,00 €		polyacetal	1:3	2,5	30		35,8mm	15,7mm	77,2	75mm	36mm	18	29	15,9	25	369,9	22432–125130010	.step
22432-210130015	1,37 €		Polyketon	1:3	1	15	34,3mm		9mm	16,4	15mm	12,3mm	5	20,5	11,4	–	17,8	22432–210130045	.step
22432-210130045	4,05 €		Polyketon	1:3	1	45		22,4mm	8,8mm	45,7	45mm	23,4mm	10	17,9	9,6	16,2	52,2	22432–210130015	.step
22432-215130015	2,61 €		Polyketon	1:3	1,5	15	47,3mm		14mm	25,1	22,5mm	17,2mm	8	26,6	12,3	–	62,3	22432–215130045	.step
22432-215130045	7,81 €		Polyketon	1:3	1,5	45		29,7mm	14mm	68,5	67,5mm	30,4mm	12	23,2	11,8	21,4	187	22432–215130015	.step
22432-220130010	2,42 €		Polyketon	1:3	2	10	43,3mm		12,2mm	23,6	20mm	15,5mm	6	25	12	–	64,3	22432–220130030	.step
22432-220130030	7,30 €		Polyketon	1:3	2	30		28mm	12,5mm	61,7	60mm	30,3mm	12	22,5	11,8	19,8	197,9	22432–220130010	.step
22432-225130010	3,68 €		Polyketon	1:3	2,5	10	52,4mm		15,2mm	29,6	25mm	18,8mm	8	28,7	13	–	125,3	22432–225130030	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Převodový poměr	Modul	počet zubů	A	A1	B	D	d1	d2	D3	L	L1	L2	max. krouticí moment Nm	vhodné spoluzabírající kolo	CAD
22432-225130030	10,84 €		Polyketon	1:3	2,5	30		35,8mm	15,7mm	77,2	75mm	36mm	18	29	15,9	25	388,4	22432–225130010	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
