Čelné ozubené kolieska z plastu, modul 2,5 vstrekované, priame ozubenie, uhol záberu 20°

Popis tovaru

Kód:	22402
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelné ozubené kolieska z plastu, modul 2,5 vstrekované, priame ozubenie, uhol záberu 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 22402 Čelní ozubená kola z plastu, modul 2,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametre

Material	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení:	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.

Detail zavřít

Zruš filter

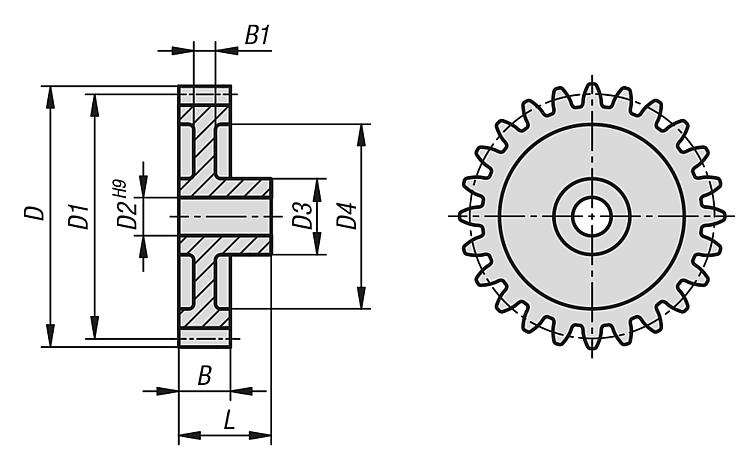

Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	počet zubů	D	d1	d2	D3	D4	B	B1	L	max. krouticí moment Nm	CAD
22402-1250012	6,38 €		polyacetal	12	35	30mm	10mm	20		17mm	–	30	200,2	.step
22402-1250013	6,47 €		polyacetal	13	37,5	32,5mm	10mm	20		17mm	–	30	216,9	.step
22402-1250014	6,76 €		polyacetal	14	40	35mm	10mm	20		17mm	–	30	233,6	.step
22402-1250015	6,89 €		polyacetal	15	42,5	37,5mm	10mm	20	27	17mm	7	30	250,3	.step
22402-1250016	7,20 €		polyacetal	16	45	40mm	10mm	20	27	17mm	7	30	267	.step
22402-1250017	7,38 €		polyacetal	17	47,5	42,5mm	10mm	20	27	17mm	7	30	283,7	.step
22402-1250018	7,53 €		polyacetal	18	50	45mm	10mm	20	34	17mm	7	30	300,4	.step
22402-1250019	7,75 €		polyacetal	19	52,5	47,5mm	10mm	20	34	17mm	7	30	317,1	.step
22402-1250020	8,11 €		polyacetal	20	55	50mm	10mm	20	34	17mm	7	30	333,7	.step
22402-1250021	8,47 €		polyacetal	21	57,5	52,5mm	12mm	24	41	17mm	7	30	350,4	.step
22402-1250022	9,00 €		polyacetal	22	60	55mm	12mm	24	41	17mm	7	30	367,1	.step
22402-1250023	9,28 €		polyacetal	23	62,5	57,5mm	12mm	24	41	17mm	7	30	383,8	.step
22402-1250024	9,60 €		polyacetal	24	65	60mm	12mm	24	49	17mm	7	30	400,5	.step
22402-1250025	9,83 €		polyacetal	25	67,5	62,5mm	12mm	24	49	17mm	7	30	417,2	.step
22402-1250026	10,15 €		polyacetal	26	70	65mm	12mm	24	49	17mm	7	30	433,9	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	počet zubů	D	d1	d2	D3	D4	B	B1	L	max. krouticí moment Nm	CAD
22402-1250027	10,27 €		polyacetal	27	72,5	67,5mm	12mm	24	56	17mm	7	30	450,6	.step
22402-1250028	10,38 €		polyacetal	28	75	70mm	12mm	24	56	17mm	7	30	467,3	.step
22402-1250030	10,54 €		polyacetal	30	80	75mm	12mm	24	56	17mm	7	30	500,6	.step
22402-1250032	10,66 €		polyacetal	32	85	80mm	14mm	30	68	17mm	7	30	534	.step
22402-1250035	10,80 €		polyacetal	35	92,5	87,5mm	14mm	30	68	17mm	7	30	584,1	.step
22402-1250036	10,95 €		polyacetal	36	95	90mm	14mm	30	72	17mm	7	30	600,8	.step
22402-1250038	11,16 €		polyacetal	38	100	95mm	14mm	30	72	17mm	7	30	634,2	.step
22402-1250040	11,23 €		polyacetal	40	105	100mm	14mm	30	84	17mm	7	30	667,5	.step
22402-1250042	11,29 €		polyacetal	42	110	105mm	16mm	30	84	17mm	7	30	700,9	.step
22402-1250045	11,37 €		polyacetal	45	117,5	112,5mm	16mm	30	84	17mm	7	30	751	.step
22402-1250048	11,49 €		polyacetal	48	125	120mm	16mm	30	100	17mm	7	30	801,1	.step
22402-1250050	11,70 €		polyacetal	50	130	125mm	16mm	30	100	17mm	7	30	834,4	.step
22402-1250055	12,75 €		polyacetal	55	142,5	137,5mm	20mm	30	100	17mm	7	30	917,9	.step
22402-1250060	41,01 €		polyacetal	60	155	150mm	20mm	40	133	19mm	8	34	1119,1	.step
22402-1250065	42,96 €		polyacetal	65	167,5	162,5mm	20mm	40	133	19mm	8	34	1212,4	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	počet zubů	D	d1	d2	D3	D4	B	B1	L	max. krouticí moment Nm	CAD
22402-1250070	44,95 €		polyacetal	70	180	175mm	20mm	40	148	19mm	8	34	1305,7	.step
22402-1250075	46,88 €		polyacetal	75	192,5	187,5mm	20mm	40	163	19mm	8	34	1398,9	.step
22402-1250080	48,83 €		polyacetal	80	205	200mm	20mm	40	178	19mm	8	34	1492,2	.step
22402-1250085	50,78 €		polyacetal	85	217,5	212,5mm	20mm	40	178	19mm	8	34	1585,5	.step
22402-1250090	52,76 €		polyacetal	90	230	225mm	20mm	40	193	19mm	8	34	1678,7	.step
22402-1250095	54,70 €		polyacetal	95	242,5	237,5mm	20mm	40	208	19mm	8	34	1772	.step
22402-2250012	7,73 €		Polyketon	12	35	30mm	10mm	20		17mm	–	30	210,2	.step
22402-2250013	7,85 €		Polyketon	13	37,5	32,5mm	10mm	20		17mm	–	30	227,8	.step
22402-2250014	8,16 €		Polyketon	14	40	35mm	10mm	20		17mm	–	30	245,3	.step
22402-2250015	8,32 €		Polyketon	15	42,5	37,5mm	10mm	20	27	17mm	7	30	262,8	.step
22402-2250016	8,67 €		Polyketon	16	45	40mm	10mm	20	27	17mm	7	30	280,3	.step
22402-2250017	8,94 €		Polyketon	17	47,5	42,5mm	10mm	20	27	17mm	7	30	297,9	.step
22402-2250018	9,13 €		Polyketon	18	50	45mm	10mm	20	34	17mm	7	30	315,4	.step
22402-2250019	9,31 €		Polyketon	19	52,5	47,5mm	10mm	20	34	17mm	7	30	332,9	.step
22402-2250020	9,78 €		Polyketon	20	55	50mm	10mm	20	34	17mm	7	30	350,4	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	počet zubů	D	d1	d2	D3	D4	B	B1	L	max. krouticí moment Nm	CAD
22402-2250021	10,25 €		Polyketon	21	57,5	52,5mm	12mm	24	41	17mm	7	30	368	.step
22402-2250022	10,90 €		Polyketon	22	60	55mm	12mm	24	41	17mm	7	30	385,5	.step
22402-2250023	11,23 €		Polyketon	23	62,5	57,5mm	12mm	24	41	17mm	7	30	403	.step
22402-2250024	11,63 €		Polyketon	24	65	60mm	12mm	24	49	17mm	7	30	420,5	.step
22402-2250025	11,92 €		Polyketon	25	67,5	62,5mm	12mm	24	49	17mm	7	30	438,1	.step
22402-2250026	12,28 €		Polyketon	26	70	65mm	12mm	24	49	17mm	7	30	455,6	.step
22402-2250027	12,44 €		Polyketon	27	72,5	67,5mm	12mm	24	56	17mm	7	30	473,1	.step
22402-2250028	12,59 €		Polyketon	28	75	70mm	12mm	24	56	17mm	7	30	490,6	.step
22402-2250030	12,71 €		Polyketon	30	80	75mm	12mm	24	56	17mm	7	30	525,7	.step
22402-2250032	12,88 €		Polyketon	32	85	80mm	14mm	30	68	17mm	7	30	560,7	.step
22402-2250035	13,06 €		Polyketon	35	92,5	87,5mm	14mm	30	68	17mm	7	30	613,3	.step
22402-2250036	13,29 €		Polyketon	36	95	90mm	14mm	30	72	17mm	7	30	630,8	.step
22402-2250038	13,48 €		Polyketon	38	100	95mm	14mm	30	72	17mm	7	30	665,9	.step
22402-2250040	13,62 €		Polyketon	40	105	100mm	14mm	30	84	17mm	7	30	700,9	.step
22402-2250042	13,64 €		Polyketon	42	110	105mm	16mm	30	84	17mm	7	30	736	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
