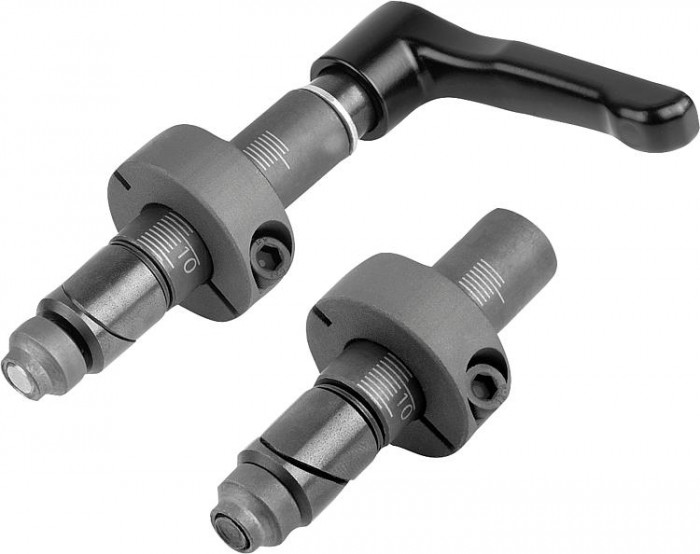

Upínací čep ocelový

Popis produktu

Kód:	04753
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací čep ocelový | 04753
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 04753 Upínací čep ocelový

Varianty
Technické parametre

Materiál	Ovládací páka ze zinkového tlakového odlitku podle DIN EN 12844. Středicí čep a klínové upínací čelisti z oceli 1.0715. Svěrací kroužek z oceli 1.0718.
Provedení	Ovládací páka černá, potažená umělou hmotou. Středicí čep a svěrací kroužek fosfátovány. Klínové čelisti brynýrovány. Měrná stupnice vypálená laserem.
Upozornění	Při dotahování šroubu nebo otáčení svěrací páky dojde k upnutí obou klínových čelistí v otvoru. Pomocí plynule stavitelného svěracího kroužku lze bezpečně zafixovat jeden nebo několik dorazových prvků různé tloušťky.
Použití	Upínací čepy se ideálně hodí k zafixování běžných dorazových prvků i různých tlouštěk materiálu na stolech s rastrovými otvory / svářecích stolech s děrami o průměru 16 mm nebo 28 mm.
Přednosti	Plynule nastavitelný rozsah upnutí od 0–36 mm a 0–75 mm. Necitlivý vůči průměru a jakosti povrchu otvoru (do H12). Rozsah upnutí lze snadno přednastavit pomocí stupnice. Utažení v otvoru chránící jeho povrch. Efekt přitažení i při malé tloušťce materiálu stolu (≥ 8 mm nebo ≥ 4 mm). Kompatibilní s běžnými dorazovými prvky.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	D	D1‎	H	H1	H2	SW	B upínací rozsah	CAD
04753-0016	70,59 €		A	16	34	78	17,5	49	6	0–36	.step
04753-0028	84,71 €		A	28	48	129	28	90	6	0–75	.step
04753-0116	76,85 €		B	65	16	34	109	17,5	80	0–36	.step
04753-0128	90,98 €		B	80	28	48	168	28	129	0–75	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
