Klinové upínače upínacie plochy, ryhované

Popis tovaru

Kód:	04525
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Klinové upínače upínacie plochy, ryhované | 04525
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 04525 Klínové upínače upínací plochy, rýhované

Varianty
Technické parametre

Material	Základní těleso, upínací segmenty nástrojová ocel.

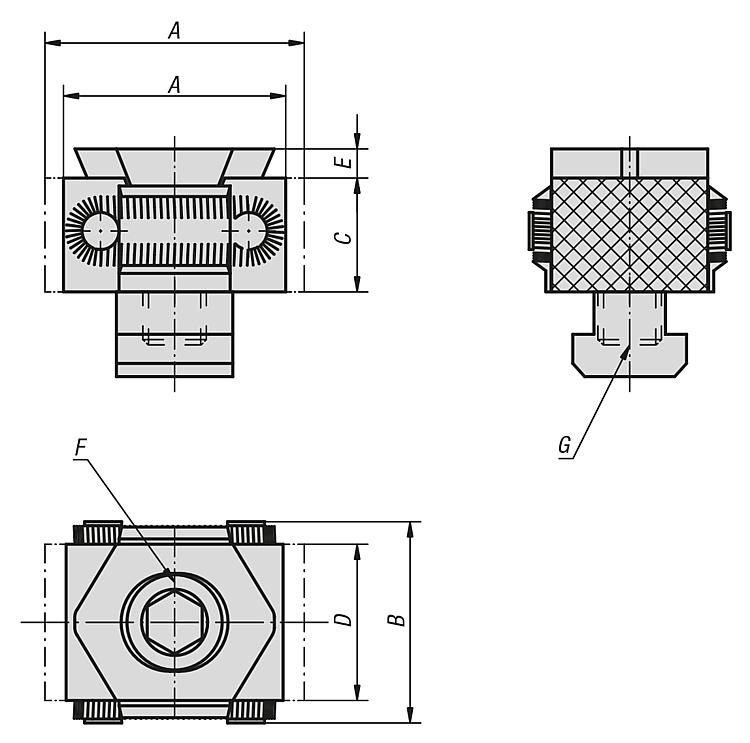

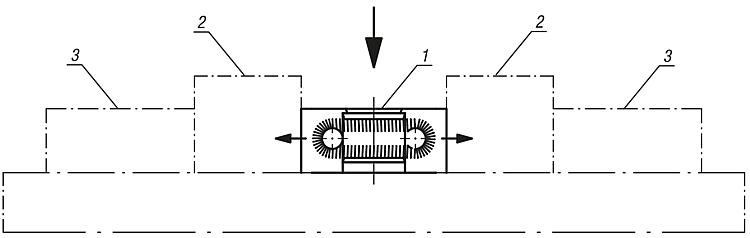

Odkaz na výkres	Klínové upínače 2) Obrobek 3) Pevný doraz
Provedení:	Základní těleso, kalené. Upínací segmenty, kalené (49–51 HRC) a brynýrované. Klínové plochy , broušené.

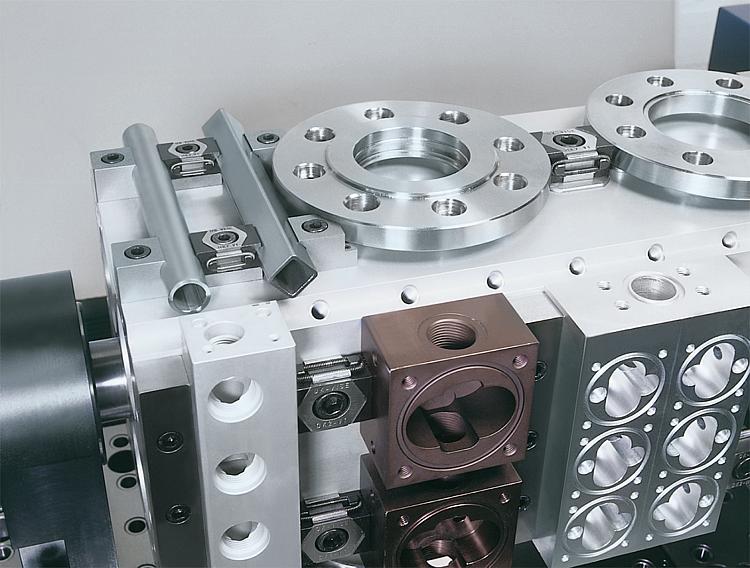

Upozornění	Klínové upínače se díky své kompaktní konstrukci hodí zvláště pro svislá a vodorovná vícenásobná upnutí. Díky kaleným a broušeným plochám klínu se docílí vysoké upínací síly. Příslušné klínové upínače lze volitelně připevnit do rastrového otvoru nebo do T-drážky. Zašroubováním šroubu s válcovou hlavou DIN 912 se oba upínací segmenty pohybují směrem ven a tlačí obrobky k pevnému dorazu. Upínací čelisti v provedení 04525–08 a 04525–0810 nejsou rýhované. Podélné díry umožňují posuv klínových upínačů. Dráha posuvu u objednacího čísla: 04525–08 = ± 0,5 mm 04525–12 = ± 1,0 mm 04525–16 = ± 1,5 mm

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	A min.	A max.	B	C	D	E	F Válcovoý šroub DIN 912	G	Upínací síla (kN)	Moment utažení Nm	CAD
04525-08	51,54 €		27	31	29mm	15	21	2,5mm	M8×25	pro závitový otvor	15	25	CAD
04525-0810	115,48 €		27	31	29mm	15	21	2,5mm	M8×25	pro drážku T 10	15	25	CAD
04525-12	77,08 €		42	49	41mm	22	30	4mm	M12×40	pro závitový otvor	30	85	CAD
04525-1214	173,19 €		42	49	41mm	22	30	4mm	M12×30	pro drážku T 14	30	85	CAD
04525-16	112,15 €		57	66	56mm	29	42	5mm	M16×60	pro závitový otvor	50	210	CAD
04525-1618	242,86 €		57	66	56mm	29	42	5mm	M16×50	pro drážku T 18	50	210	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
