Silový upínač, 3-stupňový

Novinka

Popis tovaru

Kód:	04629-10
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Silový upínač, 3-stupňový | 04629-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 04629–10 Silový upínač, 3-stupňový

Varianty
Technické parametre

Materiál	Zušlechtěná ocel.
Provedení	Kovaná, černě pozinkovaná.
Použití	Ovládáním stavěcího šroubu se plynule nastaví výška upínacího ramena a obrobek se upne.
Montáž	Nosný prvek polohujte na nástrojovém stole a upevněte jej zadaným utahovacím momentem Upínací rameno uveďte do potřebné polohy. Utažením upínacího šroubu se obrobek upne.
Přednosti	Velmi vysoké upínací síly 22–49 kN. Snadná montáž prvků. Možné velmi rychlé nekomplikované upnutí. Výškově a délkově plynule přestavitelné. Použití v drážkách T 14–28 mm, a také rastrových systémech M12, M16, M20. Tlačný prvek dostupný v hladké a rýhované variantě.
Příslušenství	Zvýšení 04630 Tlačné prvky 04631

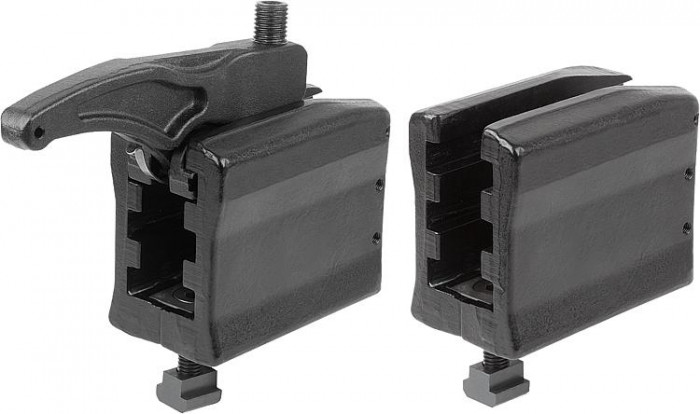

Rozsah dodávky	Provedení A: upínací jednotka 3stupň. nosný prvek upevňovací sada Provedení B: 3stupňový nosný prvek upevňovací sada

Detail zavřít

Zruš filter

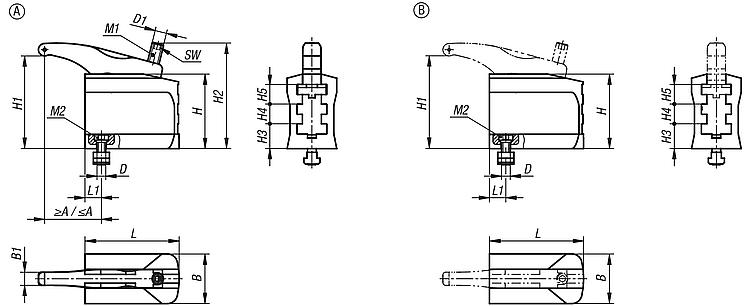

Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 1	Provedení 2	H1	A min.	A max.	B	B1	Šířka drážky	D	D1	H	H2	H3	H4	H5	L	L1	SW	Upínací síla (kN)	Utahovací moment M1 Nm	Utahovací moment M2 Nm	CAD
04629-10-2120651	290,86 €		krátké	A	s upínacím ramenem	9–74	30	58	52	13	14	M12	M12	67	98	25	16	16	65	14,5	6	22	55	40	3D
04629-10-1121301	394,92 €		dlouhé	A	s upínacím ramenem	13–129	37	106	68	18	14	M12	M16	101	146	34	27	27	130	22,5	8	30	100	70	3D
04629-10-1161501	458,90 €		dlouhé	A	s upínacím ramenem	16–147	48	144	75	20	18	M16	M20	116	175	43	29	29	150	25	10	43	200	150	3D
04629-10-1201701	618,86 €		dlouhé	A	s upínacím ramenem	16–169	68	172	85	25	22	M20	M24	140	207	52	34	34	170	29	12	49	220	200	3D
04629-10-2120650	226,27 €		krátké	B	bez upínacího ramene	9–74			52		14	M12		67		25	16	16	65	14,5		22		40	3D
04629-10-1121300	303,40 €		dlouhé	B	bez upínacího ramene	13–129			68		14	M12		101		34	27	27	130	22,5		30		70	3D
04629-10-1161500	329,65 €		dlouhé	B	bez upínacího ramene	16–147			75		18	M16		116		43	29	29	150	25		43		150	3D
04629-10-1201700	394,92 €		dlouhé	B	bez upínacího ramene	16–169			85		22	M20		140		52	34	34	170	29		49		200	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
