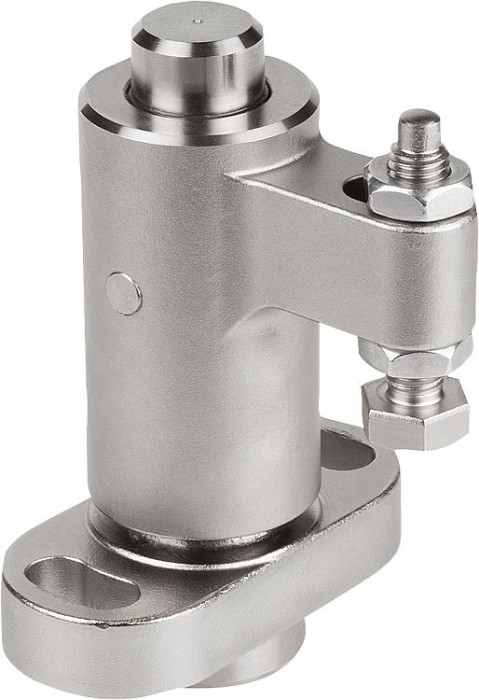

Otočné upínače pneumatické

Popis produktu

Kód:	04365
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače pneumatické | 04365
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 04365 Otočné upínače pneumatické

Varianty
Technické parametre

Material	Zušlechtěná ocel.
Provedení:	Upínací prvek, poniklovaný. Upínací šroub, zušlechtěný a poniklovaný.

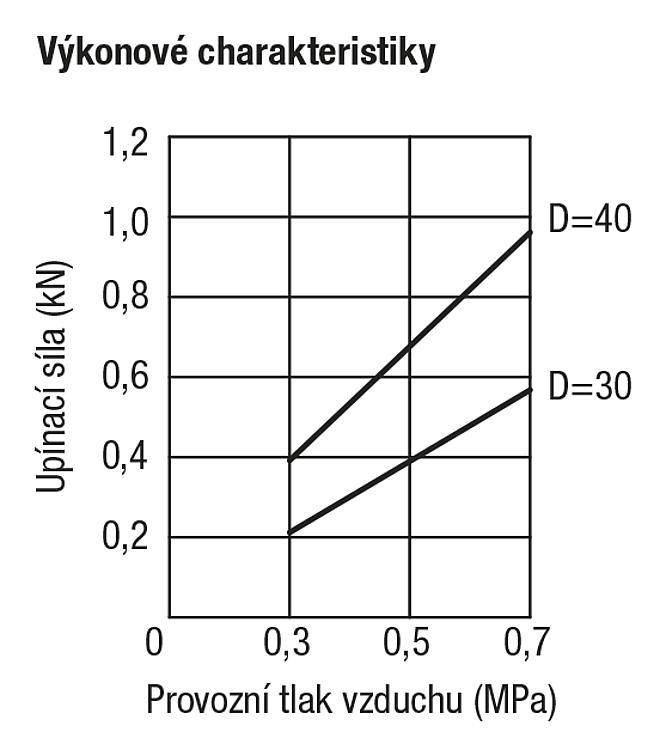

Upozornění	Otočný upínač pneumatický je vhodný k upínání obrobků, které se upínají shora. Otočná a upínací funkce se uskutečňuje pneumaticky. Otočná funkce zaručuje volné vložení a sejmutí obrobků. Je tak zaručen optimální přístup k obrobku. Noha skříně poskytuje univerzální možnosti připevnění, takže otočný upínač je možné na upínaný obrobek optimálně vyrovnat. Otočné upínače lze objednat jak s otáčením orientovaným doleva, tak i doprava. Otočné pneumatické upínače lze dodatečně umístit na více místech obrobku a ovládat v určitém pořadí. Ovládání může být buď strojní nebo ruční. Upínací a přídržná síla se vztahují na 0,5 MPa.

Detail zavřít

Zruš filter

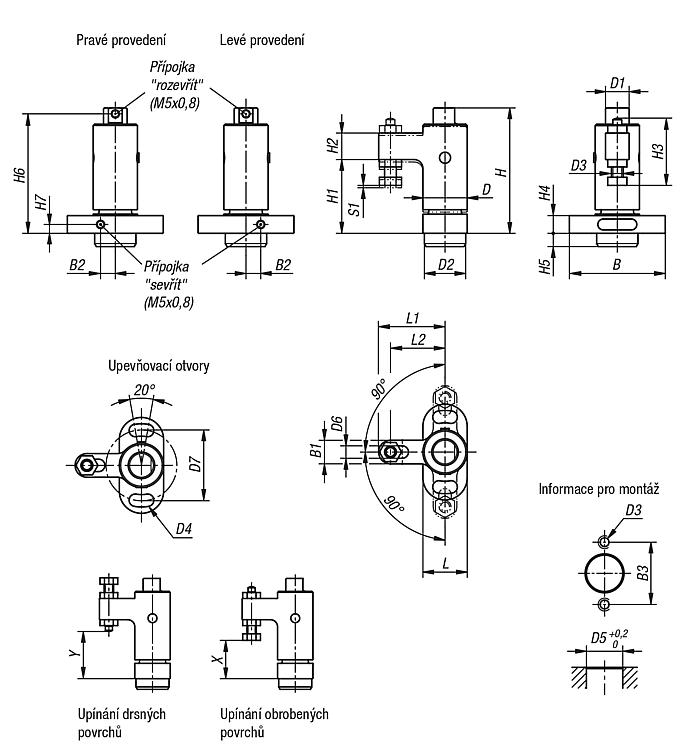

Objednávací kód	Základná cena bez DPH	Objednať	Provedení	B	B1	B2	B3	D	D1‎	D2	D3	D4	D5	D6	D7	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	S1 (upínací dráha)	Upínací síla (kN)	Přídržná síla F kN	Provozní tlak MPa	X min.	X max.	Y min.	Y max.	CAD
04365-13945	333,04 €		pravé	65	16	10	48	30	16	28	M8	8,4	28	8,4	48	85	50	18	45,5	12	9	81	6	30	45	37	1,2	0,4	0,8	0,3 – 0,7	32,5	39	33,5	40	.step
04365-03945	333,04 €		levé	65	16	10	48	30	16	28	M8	8,4	28	8,4	48	85	50	18	45,5	12	9	81	6	30	45	37	1,2	0,4	0,8	0,3 – 0,7	32,5	39	33,5	40	.step
04365-15155	385,57 €		pravé	85	20	13	64	40	22	35	M10	10,5	35	10,4	64	106	65	22	57	15	11	101	8	40	55	45	1,6	0,65	1,3	0,3 – 0,7	41,5	51	44	53,5	.step
04365-05155	385,57 €		levé	85	20	13	64	40	22	35	M10	10,5	35	10,4	64	106	65	22	57	15	11	101	8	40	55	45	1,6	0,65	1,3	0,3 – 0,7	41,5	51	44	53,5	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
