Excentrické páky nastaviteľné s plastovou rukoväťou s vonkajším závitom, oceľ alebo nerezová oceľ

Popis tovaru

Kód:	04233
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky nastaviteľné s plastovou rukoväťou s vonkajším závitom, oceľ alebo nerezová oceľ | 04233
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 04233 Excentrické páky nastavitelné s plastovou rukojetí s vnějším závitem, ocel nebo nerezová ocel

Varianty
Technické parametre

Material	Manipulační páka a tlačná podložka z plastu PA 66 vyztuženého skelnými vlákny. Osový čep z nerezové oceli 1.4305. Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305.

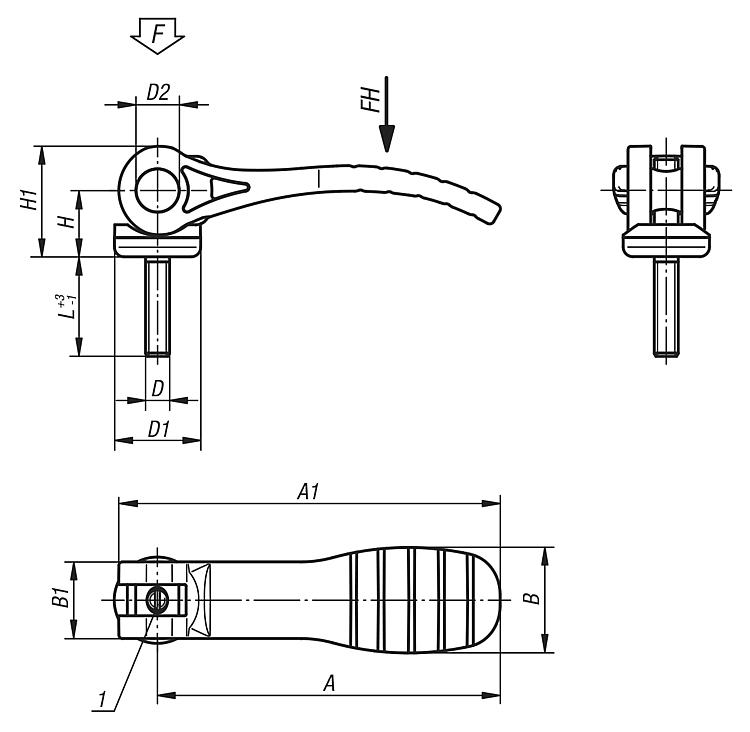

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení:	Manipulační páka, černá nebo bezpečnostní červená RAL3020. Tlačná podložka, černá. Osový čep, bez povrchové úpravy. Závitové šrouby a podložka, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky se používají tehdy, když je upínací páku umístit vůči ose upínání jen do určité polohy (kolizní průměr). Přesná poloha upínací páky se nastavuje šroubovákem pomocí jemného závitu závitového kolíku. Plasty mají tu vlastnost, že u nich při zátěži dochází k tečení (retardaci), což může snižovat upínací sílu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	H=Zdvih	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-1521105X20	7,26 €		ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-1521105X30	7,26 €		ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-1521105X40	7,75 €		ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-1521105X50	7,75 €		ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-1521106X20	7,26 €		ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-1521106X30	7,26 €		ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-1521106X40	7,75 €		ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-1521106X50	7,75 €		ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-15218405X20	7,26 €		ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-15218405X30	7,26 €		ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-15218405X40	7,75 €		ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-15218405X50	7,75 €		ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-15218406X20	7,26 €		ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-15218406X30	7,26 €		ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-15218406X40	7,75 €		ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	H=Zdvih	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-15218406X50	7,75 €		ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-1531105X20	10,88 €		nerezová ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-1531105X30	10,88 €		nerezová ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-1531105X40	11,66 €		nerezová ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-1531105X50	11,66 €		nerezová ocel	černá	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-1531106X20	10,88 €		nerezová ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-1531106X30	10,88 €		nerezová ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-1531106X40	11,66 €		nerezová ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-1531106X50	11,66 €		nerezová ocel	černá	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-15318405X20	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-15318405X30	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
04233-15318405X40	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-15318405X50	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-15318406X20	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	20	1,15	2,5	125	.step
04233-15318406X30	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	30	1,15	2,5	125	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	H=Zdvih	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-15318406X40	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	40	1,15	2,5	125	.step
04233-15318406X50	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	18,1mm	9mm	22mm	16	14mm	23,4mm	71,5mm	79,6mm	50	1,15	2,5	125	.step
04233-2521108X25	8,52 €		ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
04233-2521108X30	8,52 €		ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-2521108X40	8,87 €		ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-2521108X50	8,87 €		ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
04233-2521110X25	8,52 €		ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
04233-2521110X30	8,52 €		ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-2521110X40	8,87 €		ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-2521110X50	8,87 €		ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
04233-25218408X25	8,52 €		ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
04233-25218408X30	8,52 €		ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-25218408X40	8,87 €		ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-25218408X50	8,87 €		ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
04233-25218410X25	8,52 €		ocel	bezpečnostní červená RAL 3020	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	H=Zdvih	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-25218410X30	8,52 €		ocel	bezpečnostní červená RAL 3020	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-25218410X40	8,87 €		ocel	bezpečnostní červená RAL 3020	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-25218410X50	8,87 €		ocel	bezpečnostní červená RAL 3020	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
04233-2531108X25	12,75 €		nerezová ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
04233-2531108X30	12,75 €		nerezová ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-2531108X40	13,66 €		nerezová ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-2531108X50	13,66 €		nerezová ocel	černá	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
04233-2531110X25	12,75 €		nerezová ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
04233-2531110X30	12,75 €		nerezová ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-2531110X40	13,66 €		nerezová ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-2531110X50	13,66 €		nerezová ocel	černá	M10	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
04233-25318408X25	12,75 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	25	1,5	5	170	.step
04233-25318408X30	12,75 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	30	1,5	5	170	.step
04233-25318408X40	13,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	40	1,5	5	170	.step
04233-25318408X50	13,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	27,1mm	11mm	33mm	24	16,2mm	27,7mm	100mm	110mm	50	1,5	5	170	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
