Upínacie krúžky drážkované, vonkajšie

Popis produktu

Kód:	07810
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie krúžky drážkované, vonkajšie | 07810
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 07810 Drážkované upínací kroužky, vnější

Varianty
Technické parametre

Materiál	Ocel 1.0718. Nerezová ocel 1.4305. Nerezová ocel 1.4404. Hliník.
Provedení	Ocel brynýrována, šroub z oceli 12.9. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A2–70. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A4–70. Hliník bez povrchové úpravy, šroub z nerezové oceli A2–70.
Upozornění	Drážkované upínací kroužky, vnější obepínají hřídel s rovnoměrným rozložením upínací síly. To vede k rozměrově přesnému uložení a velmi vysokým přídržným silám, aniž by došlo k poškození hřídele. Tolerance hřídele by se měla pohybovat v rámci h11. Na základě proříznutí na vnější straně svěracího kroužku lze dosahovat až o 15 % vyšších svěracích sil než u provedení s proříznutím na vnitřní straně. Otvor zůstává válcový, čímž je hřídel přesně obepnuta. Menší nevyváženost. Upínací kroužky z nerezové oceli A4 jsou na vnějším průměru označeny malým středicím bodem.
Teplotní rozsah	–40 °C až +175 °C.
Na vyžádání	Jiné rozměry.

Detail zavřít

Zruš filter

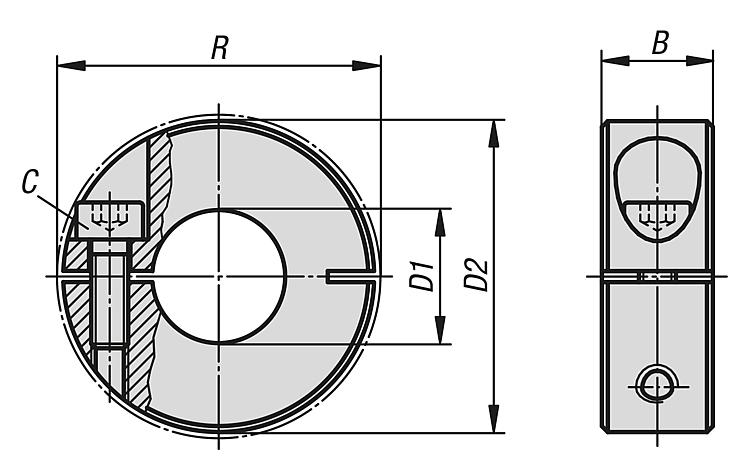

Objednávací kód	Základná cena bez DPH	Objednať	Typ provedení	Materiál základní těleso	Ocelový klíč	B	C (DIN 912)	D1‎	D2	R	CAD
07810-100401	2,70 €		vnější drážkování	ocel	–	9	M3×8	4	16	20,7	.step
07810-100501	2,70 €		vnější drážkování	ocel	–	9	M3×8	5	16	20,7	.step
07810-100601	2,70 €		vnější drážkování	ocel	–	9	M3×8	6	16	20,7	.step
07810-100801	2,70 €		vnější drážkování	ocel	–	9	M3×8	8	18	22,4	.step
07810-101001	3,15 €		vnější drážkování	ocel	–	9	M3×10	10	24	26	.step
07810-101201	3,51 €		vnější drážkování	ocel	–	11	M4×12	12	28	31,8	.step
07810-101501	4,16 €		vnější drážkování	ocel	–	13	M5×16	15	34	39,4	.step
07810-101601	4,16 €		vnější drážkování	ocel	–	13	M5×16	16	34	39,4	.step
07810-101801	4,69 €		vnější drážkování	ocel	–	13	M5×16	18	36	41,1	.step
07810-102001	5,31 €		vnější drážkování	ocel	–	15	M6×18	20	40	46,4	.step
07810-102201	5,62 €		vnější drážkování	ocel	–	15	M6×18	22	42	48,1	.step
07810-102501	5,74 €		vnější drážkování	ocel	–	15	M6×18	25	45	50,8	.step
07810-102801	6,32 €		vnější drážkování	ocel	–	15	M6×18	28	48	53,7	.step
07810-103001	7,26 €		vnější drážkování	ocel	–	15	M6×18	30	54	58,6	.step
07810-104001	8,38 €		vnější drážkování	ocel	–	15	M6×18	40	60	65	.step
Objednávací kód	Základná cena bez DPH	Objednať	Typ provedení	Materiál základní těleso	Ocelový klíč	B	C (DIN 912)	D1‎	D2	R	CAD
07810-105001	17,69 €		vnější drážkování	ocel	–	19	M8×25	50	78	87	.step
07810-100402	5,88 €		vnější drážkování	nerezová ocel	1.4305	9	M3×8	4	16	20,7	.step
07810-100502	5,88 €		vnější drážkování	nerezová ocel	1.4305	9	M3×8	5	16	20,7	.step
07810-100602	5,88 €		vnější drážkování	nerezová ocel	1.4305	9	M3×8	6	16	20,7	.step
07810-100802	6,37 €		vnější drážkování	nerezová ocel	1.4305	9	M3×8	8	18	22,4	.step
07810-101002	8,09 €		vnější drážkování	nerezová ocel	1.4305	9	M3×10	10	24	26	.step
07810-101202	8,36 €		vnější drážkování	nerezová ocel	1.4305	11	M4×12	12	28	31,8	.step
07810-101502	10,00 €		vnější drážkování	nerezová ocel	1.4305	13	M5×16	15	34	39,4	.step
07810-101602	10,00 €		vnější drážkování	nerezová ocel	1.4305	13	M5×16	16	34	39,4	.step
07810-101802	11,43 €		vnější drážkování	nerezová ocel	1.4305	13	M5×16	18	36	41,1	.step
07810-102002	13,91 €		vnější drážkování	nerezová ocel	1.4305	15	M6×18	20	40	46,4	.step
07810-102202	14,60 €		vnější drážkování	nerezová ocel	1.4305	15	M6×18	22	42	48,1	.step
07810-102502	15,39 €		vnější drážkování	nerezová ocel	1.4305	15	M6×18	25	45	50,8	.step
07810-102802	17,32 €		vnější drážkování	nerezová ocel	1.4305	15	M6×18	28	48	53,7	.step
07810-103002	17,78 €		vnější drážkování	nerezová ocel	1.4305	15	M6×18	30	54	58,6	.step
Objednávací kód	Základná cena bez DPH	Objednať	Typ provedení	Materiál základní těleso	Ocelový klíč	B	C (DIN 912)	D1‎	D2	R	CAD
07810-104002	22,19 €		vnější drážkování	nerezová ocel	1.4305	15	M6×18	40	60	65	.step
07810-105002	41,85 €		vnější drážkování	nerezová ocel	1.4305	19	M8×25	50	78	87	.step
07810-100404	7,53 €		vnější drážkování	nerezová ocel	1.4404	9	M3×8	4	16	20,7	3D
07810-100504	7,53 €		vnější drážkování	nerezová ocel	1.4404	9	M3×8	5	16	20,7	3D
07810-100604	7,53 €		vnější drážkování	nerezová ocel	1.4404	9	M3×8	6	16	20,7	3D
07810-100804	8,16 €		vnější drážkování	nerezová ocel	1.4404	9	M3×8	8	18	22,4	3D
07810-101004	10,38 €		vnější drážkování	nerezová ocel	1.4404	9	M3×10	10	24	26	3D
07810-101204	10,75 €		vnější drážkování	nerezová ocel	1.4404	11	M4×12	12	28	31,8	3D
07810-101504	12,84 €		vnější drážkování	nerezová ocel	1.4404	13	M5×16	15	34	39,4	3D
07810-101604	12,84 €		vnější drážkování	nerezová ocel	1.4404	13	M5×16	16	34	39,4	3D
07810-101804	14,68 €		vnější drážkování	nerezová ocel	1.4404	13	M5×16	18	36	41,1	3D
07810-102004	16,38 €		vnější drážkování	nerezová ocel	1.4404	15	M6×18	20	40	46,4	3D
07810-102204	17,20 €		vnější drážkování	nerezová ocel	1.4404	15	M6×18	22	42	48,1	3D
07810-102504	18,12 €		vnější drážkování	nerezová ocel	1.4404	15	M6×18	25	45	50,8	3D
07810-102804	20,41 €		vnější drážkování	nerezová ocel	1.4404	15	M6×18	28	48	53,7	3D
Objednávací kód	Základná cena bez DPH	Objednať	Typ provedení	Materiál základní těleso	Ocelový klíč	B	C (DIN 912)	D1‎	D2	R	CAD
07810-103004	20,92 €		vnější drážkování	nerezová ocel	1.4404	15	M6×18	30	54	58,6	3D
07810-104004	26,12 €		vnější drážkování	nerezová ocel	1.4404	15	M6×18	40	60	65	3D
07810-105004	53,74 €		vnější drážkování	nerezová ocel	1.4404	19	M8×25	50	78	87	3D
07810-100403	3,83 €		vnější drážkování	hliník	–	9	M3×8	4	16	20,7	.step
07810-100503	3,83 €		vnější drážkování	hliník	–	9	M3×8	5	16	20,7	.step
07810-100603	3,83 €		vnější drážkování	hliník	–	9	M3×8	6	16	20,7	.step
07810-100803	4,11 €		vnější drážkování	hliník	–	9	M3×8	8	18	22,4	.step
07810-101003	4,92 €		vnější drážkování	hliník	–	9	M3×10	10	24	26	.step
07810-101203	5,32 €		vnější drážkování	hliník	–	11	M4×12	12	28	31,8	.step
07810-101503	7,94 €		vnější drážkování	hliník	–	13	M5×16	15	34	39,4	.step
07810-101603	7,94 €		vnější drážkování	hliník	–	13	M5×16	16	34	39,4	.step
07810-101803	9,01 €		vnější drážkování	hliník	–	13	M5×16	18	36	41,1	.step
07810-102003	9,01 €		vnější drážkování	hliník	–	15	M6×18	20	40	46,4	.step
07810-102203	9,29 €		vnější drážkování	hliník	–	15	M6×18	22	42	48,1	.step
07810-102503	10,94 €		vnější drážkování	hliník	–	15	M6×18	25	45	50,8	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
