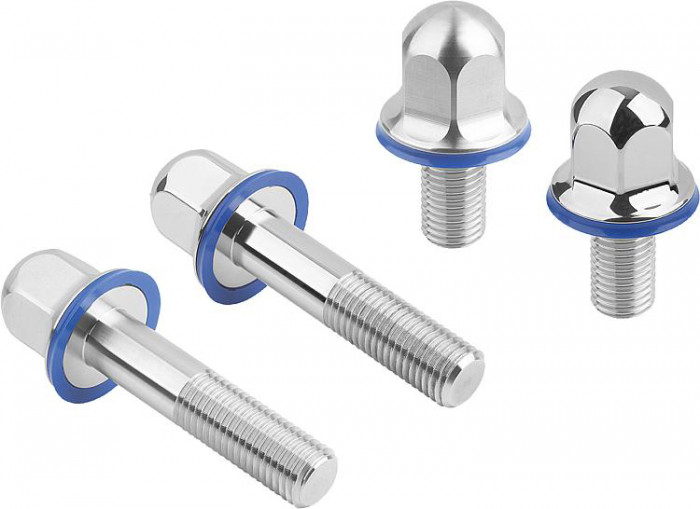

Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN

Novinka

Popis tovaru

Kód:	07170-11
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN | 07170-11
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 07170–11 Šrouby se šestihrannou hlavou z nerezové oceli, s těsnicím kroužkem v provedení Hygienic DESIGN

Varianty
Technické parametre

Popis výrobku	Šroubový systém Hygienic DESIGN byl vyvinut speciálně pro použití v potravinářských provozech. Zvláštní pozornost byla věnována geometrii optimalizované pro čištění a drsnosti povrchu Ra ≤ 0,8 µm. Celkové balení doplňuje rychlé a snadné vkládání výrobku díky předem namontovanému těsnicímu kroužku.
Materiál	Šroub se šestihrannou hlavou z nerezové oceli 1.4404. Těsnicí kroužek: EU10/2011 a FDA-konformní termoplast (POM).
Provedení	Šroub se šestihrannou hlavou: nerezová ocel, leštěná nebo neleštěná. Těsnicí kroužek: RAL5002 – ultramarínová modř (POM).
Upozornění	Dosedací plocha těsnicího kroužku musí být v ideálním případě rovná a kolmá ke šroubovému otvoru a musí mít drsnost povrchu Ra ≤ 0,8 µm. Těsnicí kroužek nevhodný pro čištění kyselinami (hodnota pH < 4) a oxidačními prostředky.
Teplotní rozsah	–20° až +100°C (POM).
Přednosti	Předmontovaný, vyměnitelný těsnicí kroužek. Potravinářské materiály. Geometrie optimalizovaná pro čištění.
Na vyžádání	Nestandardní provedení.
Pozor	Vhodnost šroubení Hygienic Design pro danou aplikaci musí zkontrolovat uživatel. V závislosti na zatížení a vnějších vlivech (teplota, čisticí médium, médium výrobku) je třeba těsnicí kroužek pravidelně kontrolovat a v případě potřeby vyměnit.
Příslušenství	Těsnicí kroužky 07301. Šestihranné matice z nerezové oceli s těsnicím kroužkem 07280–11.
Provedení závitu	M4 – M16.
Rozsah dodávky	Šroub se šestihrannou hlavou včet. těsnění.
Odkaz na výkres	Šroub se šestihrannou hlavou Těsnicí kroužek

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW	CAD
07170-11-1104X08	5,22 €		A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	8	5,9	3	7	3D
07170-11-1104X10	5,27 €		A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	10	5,9	3	7	3D
07170-11-1104X12	5,34 €		A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	12	5,9	3	7	3D
07170-11-1104X16	5,52 €		A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	16	5,9	3	7	3D
07170-11-1104X20	5,73 €		A	bez dříku	leštěno	–	M4	10	11,25	2	11,1	20	5,9	3	7	3D
07170-11-1104X25	6,05 €		B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	25	5,9	3	7	3D
07170-11-1104X30	6,27 €		B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	30	5,9	3	7	3D
07170-11-1104X35	6,58 €		B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	35	5,9	3	7	3D
07170-11-1104X40	6,89 €		B	s dříkem	leštěno	14	M4	10	11,25	2	11,1	40	5,9	3	7	3D
07170-11-1105X10	4,63 €		A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	10	7,4	3	8	3D
07170-11-1105X12	4,69 €		A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	12	7,4	3	8	3D
07170-11-1105X16	4,74 €		A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	16	7,4	3	8	3D
07170-11-1105X20	5,06 €		A	bez dříku	leštěno	–	M5	12	13,25	2	13,1	20	7,4	3	8	3D
07170-11-1105X25	5,24 €		B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	25	7,4	3	8	3D
07170-11-1105X30	5,76 €		B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	30	7,4	3	8	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW	CAD
07170-11-1105X35	6,27 €		B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	35	7,4	3	8	3D
07170-11-1105X40	6,74 €		B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	40	7,4	3	8	3D
07170-11-1105X45	7,74 €		B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	45	7,4	3	8	3D
07170-11-1105X50	8,67 €		B	s dříkem	leštěno	16	M5	12	13,25	2	13,1	50	7,4	3	8	3D
07170-11-1106X12	5,61 €		A	bez dříku	leštěno		M6	14	15,74	2,5	15,1	12	9,1	3	10	3D
07170-11-1106X16	5,68 €		A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	16	9,1	3	10	3D
07170-11-1106X20	5,86 €		A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	20	9,1	3	10	3D
07170-11-1106X25	6,20 €		A	bez dříku	leštěno	–	M6	14	15,74	2,5	15,1	25	9,1	3	10	3D
07170-11-1106X30	6,62 €		B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	30	9,1	3	10	3D
07170-11-1106X35	7,19 €		B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	35	9,1	3	10	3D
07170-11-1106X40	7,65 €		B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	40	9,1	3	10	3D
07170-11-1106X45	8,19 €		B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	45	9,1	3	10	3D
07170-11-1106X50	8,88 €		B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	50	9,1	3	10	3D
07170-11-1106X60	11,88 €		B	s dříkem	leštěno	18	M6	14	15,74	2,5	15,1	60	9,1	3	10	3D
07170-11-1108X16	8,67 €		A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	16	11,7	3	13	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW	CAD
07170-11-1108X20	8,83 €		A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	20	11,7	3	13	3D
07170-11-1108X25	9,21 €		A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	25	11,7	3	13	3D
07170-11-1108X30	9,48 €		A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	30	11,7	3	13	3D
07170-11-1108X35	10,10 €		A	bez dříku	leštěno	–	M8	18	19,74	2,5	18,1	35	11,7	3	13	3D
07170-11-1108X40	10,70 €		B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	40	11,7	3	13	3D
07170-11-1108X45	11,62 €		B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	45	11,7	3	13	3D
07170-11-1108X50	12,23 €		B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	50	11,7	3	13	3D
07170-11-1108X60	13,55 €		B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	60	11,7	3	13	3D
07170-11-1108X70	14,55 €		B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	70	11,7	3	13	3D
07170-11-1108X80	17,70 €		B	s dříkem	leštěno	22	M8	18	19,74	2,5	18,1	80	11,7	3	13	3D
07170-11-1110X20	11,01 €		A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	20	15	4	16	3D
07170-11-1110X25	11,18 €		A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	25	15	4	16	3D
07170-11-1110X30	11,59 €		A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	30	15	4	16	3D
07170-11-1110X35	12,31 €		A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	35	15	4	16	3D
07170-11-1110X40	13,40 €		A	bez dříku	leštěno	–	M10	22	23,74	2,5	22,1	40	15	4	16	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Typ provedení	Povrch základního tělesa	B	D	D1	D2	H	K	L	L1	R	SW	CAD
07170-11-1110X45	14,09 €		B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	45	15	4	16	3D
07170-11-1110X50	14,94 €		B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	50	15	4	16	3D
07170-11-1110X60	16,07 €		B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	60	15	4	16	3D
07170-11-1110X70	17,64 €		B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	70	15	4	16	3D
07170-11-1110X80	19,13 €		B	s dříkem	leštěno	26	M10	22	23,74	2,5	22,1	80	15	4	16	3D
07170-11-1112X25	17,83 €		A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	25	16,1	5	18	3D
07170-11-1112X30	19,53 €		A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	30	16,1	5	18	3D
07170-11-1112X35	19,82 €		A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	35	16,1	5	18	3D
07170-11-1112X40	20,22 €		A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	40	16,1	5	18	3D
07170-11-1112X45	21,57 €		A	bez dříku	leštěno	–	M12	26	28,25	3	25,1	45	16,1	5	18	3D
07170-11-1112X50	22,39 €		B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	50	16,1	5	18	3D
07170-11-1112X60	24,38 €		B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	60	16,1	5	18	3D
07170-11-1112X70	26,43 €		B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	70	16,1	5	18	3D
07170-11-1112X80	30,90 €		B	s dříkem	leštěno	30	M12	26	28,25	3	25,1	80	16,1	5	18	3D
07170-11-1116X30	24,86 €		A	bez dříku	leštěno	–	M16	35	37,25	3	32,1	30	21,8	6	24	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
