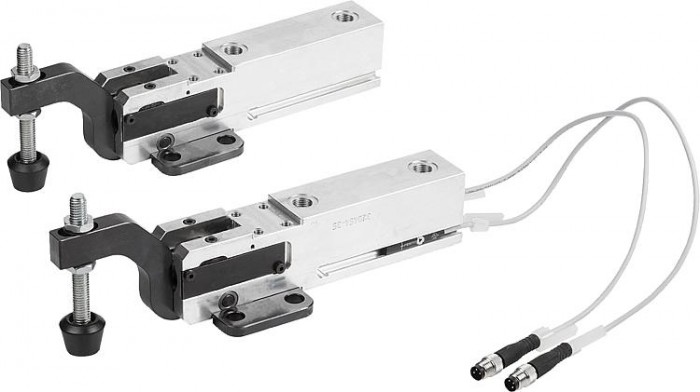

Miniatúrny upínač na vodorovnú montáž

Popis tovaru

Kód:	05665
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Miniatúrny upínač na vodorovnú montáž | 05665
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 05665 Miniaturní upínač k vodorovné montáži

Varianty
Technické parametre

Material	Pouzdro z vysoce pevného hliníku. Upínací rameno z oceli.
Provedení:	Upínací rameno brynýrováno.
Upozornění	Miniupínač se vyznačuje zejména svými malými rozměry, přesností polohování upínacího ramena a svou lehkou konstrukcí. Miniupínače jsou absolutně samosvorné. I když přestane působit tlak, je bezpečně zaručena upínací síla, jelikož díky integrované lomené páce na upínacím ramenu je s rezervou překonána poloha mrtvého bodu. Díky trvalému mazání a speciálním ložiskovým pouzdrům jsou miniupínače bezúdržbové. Lze je provozovat se suchým vzduchem neobsahujícím olej.

Detail zavřít

Zruš filter

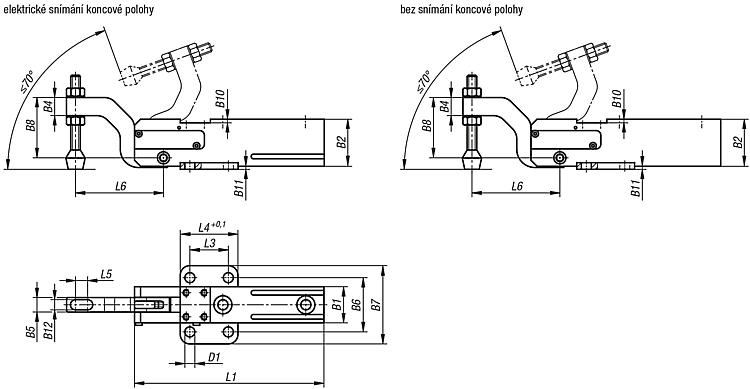

Objednací kód	Základná cena bez DPH	Objednat	Velikost	Upínací moment Nm při 5 barech	B10	Přidžovací moment Nm	B11	Provozní tlak v barech vzduch bez oleje	B12	d1	Maximální tlak v barech vzduch bez oleje	L1	B1	B2	L3	B4	L4	B5	L5	B6	L6	Spojovací závit	B7	B8	CAD
05665-081	541,46 €			8	2,5	25	3	5	6,5	5mm	6	123	26	32	32	12	48	10	4	45	50	M05	65	33	.step
05665-084	441,39 €			8	2,5	25	3	5	6,5	5mm	6	123	26	32	32	12	48	10	4	45	50	M05	65	33	.step
05665-151	631,92 €			15	3	54	3	5	8,5	8,3mm	6	158	30	39	32	15	48	12	10,5	45	73	G1/8	65	50	.step
05665-154	518,13 €			15	3	54	3	5	8,5	8,3mm	6	158	30	39	32	15	48	12	10,5	45	73	G1/8	65	50	.step
05665-251	699,08 €			25	4	75	4	5	8,5	8,3mm	6	182	35	45	45	12	64	16	19,5	50	80	G1/8	70	52	.step
05665-254	604,52 €			25	4	75	4	5	8,5	8,3mm	6	182	35	45	45	12	64	16	19,5	50	80	G1/8	70	52	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
