Fixačné čapy s guličkou nerezové, samoistiace

Popis tovaru

Kód:	03415
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixačné čapy s guličkou nerezové, samoistiace | 03415
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list 03415 Fixační čepy s kuličkou nerezové, samojistící

Material	Úchytka a tlačítko z nerezové oceli 1.4305. Čep z nerezové oceli 1.4305. Kuličky z nerezové oceli 1.4125. Tlačná pružina a madlo z nerezové oceli 1.4310.
Provedení:	Bez povrchové úpravy.

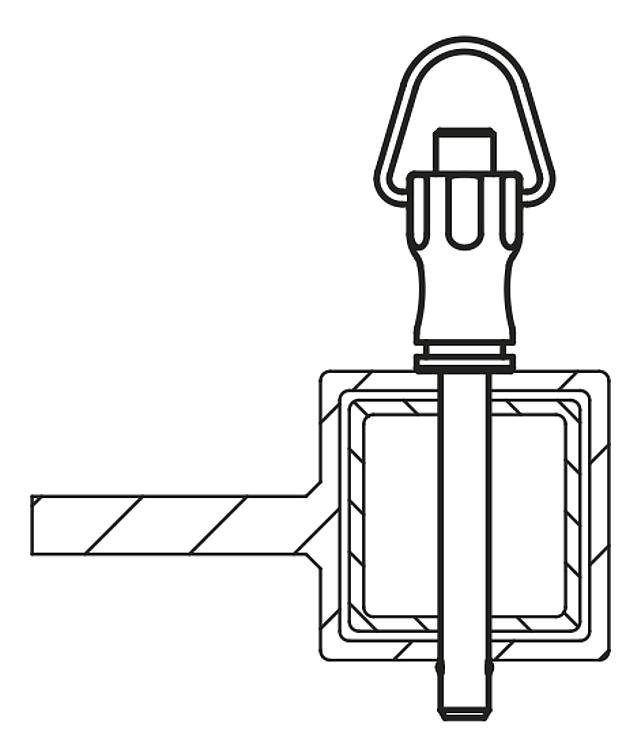

Upozornění	Fixační čepy s kuličkou slouží k rychlému a snadnému upevnění a spojení dílů a obrobků. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Smyková síla, dvoustřižná (F) = S · τ aB max.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lanko s očkem 03199-… Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197…

Detail zavřít

Zruš filter

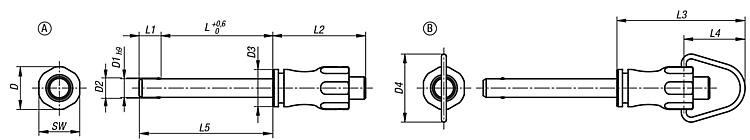

Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	d1	d2	D3	D4	L	L1	L2	L5	SW	L3	Montážní otvor H11	L4	Smyková síla dvoustřižná max.kN	CAD
03415-001205010	12,79 €		A	11,5	5mm	5,5mm	10		10	5,9	25	15,9	11		5		15	.step
03415-001205015	12,79 €		A	11,5	5mm	5,5mm	10		15	5,9	25	20,9	11		5		15	.step
03415-001205020	12,79 €		A	11,5	5mm	5,5mm	10		20	5,9	25	25,9	11		5		15	.step
03415-001205025	12,79 €		A	11,5	5mm	5,5mm	10		25	5,9	25	30,9	11		5		15	.step
03415-001205030	13,44 €		A	11,5	5mm	5,5mm	10		30	5,9	25	35,9	11		5		15	.step
03415-001206010	12,87 €		A	11,5	6mm	6,85mm	10		10	6,8	25	16,8	11		6		22	.step
03415-001206015	12,87 €		A	11,5	6mm	6,85mm	10		15	6,8	25	21,8	11		6		22	.step
03415-001206020	12,87 €		A	11,5	6mm	6,85mm	10		20	6,8	25	26,8	11		6		22	.step
03415-001206025	12,87 €		A	11,5	6mm	6,85mm	10		25	6,8	25	31,8	11		6		22	.step
03415-001206030	14,26 €		A	11,5	6mm	6,85mm	10		30	6,8	25	36,8	11		6		22	.step
03415-001206035	14,26 €		A	11,5	6mm	6,85mm	10		35	6,8	25	41,8	11		6		22	.step
03415-001206040	14,26 €		A	11,5	6mm	6,85mm	10		40	6,8	25	46,8	11		6		22	.step
03415-001206045	14,26 €		A	11,5	6mm	6,85mm	10		45	6,8	25	51,8	11		6		22	.step
03415-001206050	14,26 €		A	11,5	6mm	6,85mm	10		50	6,8	25	56,8	11		6		22	.step
03415-001508020	13,74 €		A	15,5	8mm	9,5mm	13,5		20	7,8	33	27,8	15		8		38	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	d1	d2	D3	D4	L	L1	L2	L5	SW	L3	Montážní otvor H11	L4	Smyková síla dvoustřižná max.kN	CAD
03415-001508025	13,74 €		A	15,5	8mm	9,5mm	13,5		25	7,8	33	32,8	15		8		38	.step
03415-001508030	15,36 €		A	15,5	8mm	9,5mm	13,5		30	7,8	33	37,8	15		8		38	.step
03415-001508035	15,36 €		A	15,5	8mm	9,5mm	13,5		35	7,8	33	42,8	15		8		38	.step
03415-001508040	15,36 €		A	15,5	8mm	9,5mm	13,5		40	7,8	33	47,8	15		8		38	.step
03415-001508045	15,36 €		A	15,5	8mm	9,5mm	13,5		45	7,8	33	52,8	15		8		38	.step
03415-001508050	15,36 €		A	15,5	8mm	9,5mm	13,5		50	7,8	33	57,8	15		8		38	.step
03415-001510020	21,00 €		A	15,5	10mm	12mm	13,5		20	8,9	33	28,9	15		10		60	.step
03415-001510025	21,00 €		A	15,5	10mm	12mm	13,5		25	8,9	33	33,9	15		10		60	.step
03415-001510030	22,09 €		A	15,5	10mm	12mm	13,5		30	8,9	33	38,9	15		10		60	.step
03415-001510035	22,09 €		A	15,5	10mm	12mm	13,5		35	8,9	33	43,9	15		10		60	.step
03415-001510040	22,09 €		A	15,5	10mm	12mm	13,5		40	8,9	33	48,9	15		10		60	.step
03415-001510045	22,09 €		A	15,5	10mm	12mm	13,5		45	8,9	33	53,9	15		10		60	.step
03415-001510050	22,09 €		A	15,5	10mm	12mm	13,5		50	8,9	33	58,9	15		10		60	.step
03415-001510060	23,25 €		A	15,5	10mm	12mm	13,5		60	8,9	33	68,9	15		10		60	.step
03415-002112025	21,57 €		A	22	12mm	14,5mm	20		25	9,9	39,5	34,9	21		12		86	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	d1	d2	D3	D4	L	L1	L2	L5	SW	L3	Montážní otvor H11	L4	Smyková síla dvoustřižná max.kN	CAD
03415-002112030	22,51 €		A	22	12mm	14,5mm	20		30	9,9	39,5	39,9	21		12		86	.step
03415-002112035	22,51 €		A	22	12mm	14,5mm	20		35	9,9	39,5	44,9	21		12		86	.step
03415-002112040	22,51 €		A	22	12mm	14,5mm	20		40	9,9	39,5	49,9	21		12		86	.step
03415-002112045	22,51 €		A	22	12mm	14,5mm	20		45	9,9	39,5	54,9	21		12		86	.step
03415-002112050	22,51 €		A	22	12mm	14,5mm	20		50	9,9	39,5	59,9	21		12		86	.step
03415-002112060	23,56 €		A	22	12mm	14,5mm	20		60	9,9	39,5	69,9	21		12		86	.step
03415-002112070	24,14 €		A	22	12mm	14,5mm	20		70	9,9	39,5	79,9	21		12		86	.step
03415-002112080	24,14 €		A	22	12mm	14,5mm	20		80	9,9	39,5	89,9	21		12		86	.step
03415-002116030	38,26 €		A	22	16mm	19mm	20		30	13,1	39,5	43,1	21		16		153	.step
03415-002116035	38,26 €		A	22	16mm	19mm	20		35	13,1	39,5	48,1	21		16		153	.step
03415-002116040	38,26 €		A	22	16mm	19mm	20		40	13,1	39,5	53,1	21		16		153	.step
03415-002116045	38,26 €		A	22	16mm	19mm	20		45	13,1	39,5	58,1	21		16		153	.step
03415-002116050	38,26 €		A	22	16mm	19mm	20		50	13,1	39,5	63,1	21		16		153	.step
03415-002116060	41,25 €		A	22	16mm	19mm	20		60	13,1	39,5	73,1	21		16		153	.step
03415-002116070	41,25 €		A	22	16mm	19mm	20		70	13,1	39,5	83,1	21		16		153	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	d1	d2	D3	D4	L	L1	L2	L5	SW	L3	Montážní otvor H11	L4	Smyková síla dvoustřižná max.kN	CAD
03415-002116080	43,80 €		A	22	16mm	19mm	20		80	13,1	39,5	93,1	21		16		153	.step
03415-101205010	13,52 €		B	11,5	5mm	5,5mm	10	18,3	10	5,9	25	15,9	11	34,6	5	16,6	15	.step
03415-101205015	13,52 €		B	11,5	5mm	5,5mm	10	18,3	15	5,9	25	20,9	11	34,6	5	16,6	15	.step
03415-101205020	13,52 €		B	11,5	5mm	5,5mm	10	18,3	20	5,9	25	25,9	11	34,6	5	16,6	15	.step
03415-101205025	13,52 €		B	11,5	5mm	5,5mm	10	18,3	25	5,9	25	30,9	11	34,6	5	16,6	15	.step
03415-101205030	14,18 €		B	11,5	5mm	5,5mm	10	18,3	30	5,9	25	35,9	11	34,6	5	16,6	15	.step
03415-101206010	13,62 €		B	11,5	6mm	6,85mm	10	18,3	10	6,8	25	16,8	11	34,6	6	16,6	22	.step
03415-101206015	13,62 €		B	11,5	6mm	6,85mm	10	18,3	15	6,8	25	21,8	11	34,6	6	16,6	22	.step
03415-101206020	13,62 €		B	11,5	6mm	6,85mm	10	18,3	20	6,8	25	26,8	11	34,6	6	16,6	22	.step
03415-101206025	13,62 €		B	11,5	6mm	6,85mm	10	18,3	25	6,8	25	31,8	11	34,6	6	16,6	22	.step
03415-101206030	15,01 €		B	11,5	6mm	6,85mm	10	18,3	30	6,8	25	36,8	11	34,6	6	16,6	22	.step
03415-101206035	15,01 €		B	11,5	6mm	6,85mm	10	18,3	35	6,8	25	41,8	11	34,6	6	16,6	22	.step
03415-101206040	15,01 €		B	11,5	6mm	6,85mm	10	18,3	40	6,8	25	46,8	11	34,6	6	16,6	22	.step
03415-101206045	15,01 €		B	11,5	6mm	6,85mm	10	18,3	45	6,8	25	51,8	11	34,6	6	16,6	22	.step
03415-101206050	15,01 €		B	11,5	6mm	6,85mm	10	18,3	50	6,8	25	56,8	11	34,6	6	16,6	22	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
