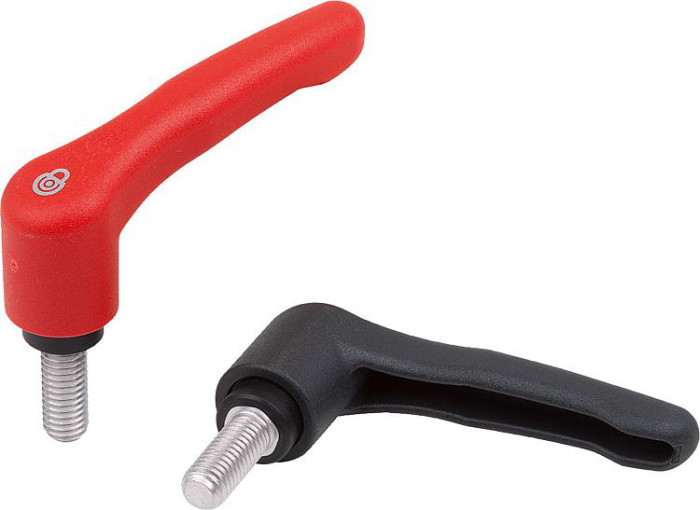

Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem

Novinka

Popis tovaru

Kód:	06613-11
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem | 06613-11
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06613–11 Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem

Varianty
Technické parametre

Popis výrobku	Upínací páky s bezpečnostní funkcí zabraňují změnám v místě sevření v důsledku náhodného otevření nebo zavření. Ve výchozím stavu lze pákou volně otáčet a není spojení a místem sevření. Teprve po stisknutí ovládací páky zaskočí ozubení a sevření lze uvolnit nebo přitáhnout. Umístění do původní polohy se uskuteční silou pružiny bezprostředně po uvolnění ovládací páky.
Materiál	Ovládací úchyt a vložka z vyztuženého plastu. Závitový čep z oceli 5.8.
Provedení	Ocel, modře pasivovaná.
Přednosti	Ochrana před nechtěným otevřením a uzavřením. Uzavřený obrys úchytu bez rušivé hrany.
Na vyžádání	Nestandardní provedení.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
06613-11-2051X10	4,91 €		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-2051X20	4,91 €		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-2051X30	4,91 €		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-2051X40	4,97 €		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-2061X10	4,91 €		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-2061X20	4,91 €		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-2061X30	4,91 €		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-2061X40	4,97 €		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-2081X10	4,91 €		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-2081X20	4,91 €		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-2081X30	4,91 €		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-2081X40	4,97 €		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-20584X10	4,91 €		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-20584X20	4,91 €		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-20584X30	4,91 €		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
06613-11-20584X40	4,97 €		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-20684X10	4,91 €		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-20684X20	4,91 €		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-20684X30	4,91 €		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-20684X40	4,97 €		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-20884X10	4,91 €		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-20884X20	4,91 €		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-20884X30	4,91 €		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-20884X40	4,97 €		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
