Zvieracie páky s tlačítkom s vonkajším závitom, oceľové časti z nerezovej ocele

Popis tovaru

Kód:	06611
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zvieracie páky s tlačítkom s vonkajším závitom, oceľové časti z nerezovej ocele | 06611
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06611 Svěrací páky s tlačítkem s vnějším závitem, ocelové části z nerezové oceli

Varianty
Technické parametre

Material	Držadlo páčky z plastu vyztuženého skelnými vlákny s ozubeným kroužkem ze zinkového odlitku. Ocelové díly z nerezu 1.4305. Tlačítko z plastu (POM).
Na vyžádání	Další vnější závity, délky šroubů i nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.

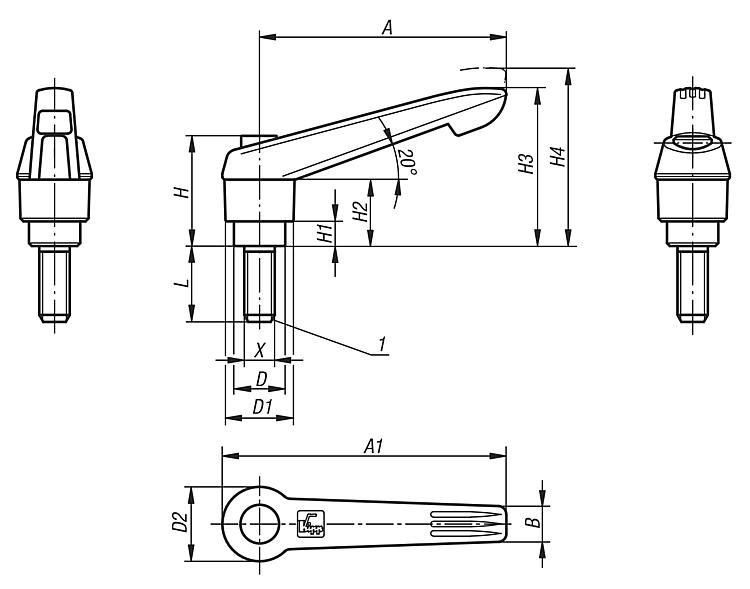

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Ocelové části lesklé.

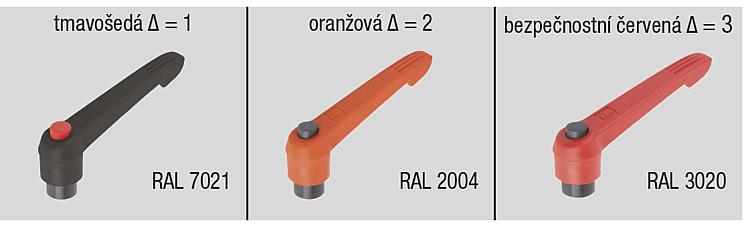

Upozornění	Δ Na tomto místě je třeba udat požadovanou barvu svěrací páky. Standardní barvy jsou: Svěrací páky tmavošedá, tlačítko bezpečnostní červená. Svěrací páky oranžová, tlačítko tmavošedá. Svěrací páky bezpečnostní červená, tlačítko tmavošedá. Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06611-71105X10	5,87 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10	CAD
06611-71105X15	5,87 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15	CAD
06611-71105X20	5,87 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	CAD
06611-71105X25	5,87 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25	CAD
06611-71106X10	5,87 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10	CAD
06611-71106X15	5,87 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15	CAD
06611-71106X20	5,87 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	CAD
06611-71106X25	5,87 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25	CAD
06611-71106X30	5,87 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30	CAD
06611-71106X40	6,30 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40	CAD
06611-71106X50	6,30 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50	CAD
06611-71206X15	7,05 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15	CAD
06611-71206X20	7,05 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	CAD
06611-71206X25	7,05 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25	CAD
06611-71206X30	7,05 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06611-71206X40	7,52 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	CAD
06611-71206X50	7,52 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	CAD
06611-71206X60	7,52 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	CAD
06611-71208X15	7,05 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15	CAD
06611-71208X20	7,05 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	CAD
06611-71208X25	7,05 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25	CAD
06611-71208X30	7,05 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	CAD
06611-71208X40	7,52 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	CAD
06611-71208X50	7,52 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	CAD
06611-71208X60	7,52 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	CAD
06611-71210X20	7,05 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	CAD
06611-71210X25	7,05 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25	CAD
06611-71210X30	7,05 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	CAD
06611-71210X40	7,52 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	CAD
06611-71210X50	7,52 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06611-71210X60	7,52 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	CAD
06611-71308X20	8,57 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	20	CAD
06611-71308X25	8,57 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	25	CAD
06611-71308X30	8,57 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	30	CAD
06611-71308X40	9,32 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	40	CAD
06611-71308X50	9,32 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	50	CAD
06611-71308X60	9,32 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	60	CAD
06611-71310X20	8,57 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	20	CAD
06611-71310X25	8,57 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	25	CAD
06611-71310X30	8,57 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	30	CAD
06611-71310X40	9,32 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	40	CAD
06611-71310X50	9,32 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	50	CAD
06611-71310X60	9,32 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	60	CAD
06611-71412X25	11,97 €		tmavošedá RAL 7021		M12	19	25,5mm	27,5mm	44,6mm	10mm	26mm	61mm	66mm	95mm	109mm	13mm	24	25	CAD
06611-71412X30	11,97 €		tmavošedá RAL 7021		M12	19	25,5mm	27,5mm	44,6mm	10mm	26mm	61mm	66mm	95mm	109mm	13mm	24	30	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06611-71412X40	13,62 €		tmavošedá RAL 7021		M12	19	25,5mm	27,5mm	44,6mm	10mm	26mm	61mm	66mm	95mm	109mm	13mm	24	40	CAD
06611-71412X50	13,62 €		tmavošedá RAL 7021		M12	19	25,5mm	27,5mm	44,6mm	10mm	26mm	61mm	66mm	95mm	109mm	13mm	24	50	CAD
06611-71412X60	13,62 €		tmavošedá RAL 7021		M12	19	25,5mm	27,5mm	44,6mm	10mm	26mm	61mm	66mm	95mm	109mm	13mm	24	60	CAD
06611-71516X30	14,78 €		tmavošedá RAL 7021		M16	23	30mm	32,5mm	50,6mm	12mm	33mm	72mm	77mm	110mm	126mm	15,5mm	26	30	CAD
06611-71516X40	16,11 €		tmavošedá RAL 7021		M16	23	30mm	32,5mm	50,6mm	12mm	33mm	72mm	77mm	110mm	126mm	15,5mm	26	40	CAD
06611-71516X50	16,11 €		tmavošedá RAL 7021		M16	23	30mm	32,5mm	50,6mm	12mm	33mm	72mm	77mm	110mm	126mm	15,5mm	26	50	CAD
06611-71516X60	16,11 €		tmavošedá RAL 7021		M16	23	30mm	32,5mm	50,6mm	12mm	33mm	72mm	77mm	110mm	126mm	15,5mm	26	60	CAD
06611-72105X10	5,87 €		čistě oranžová RAL 2004		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10	CAD
06611-72105X15	5,87 €		čistě oranžová RAL 2004		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15	CAD
06611-72105X20	5,87 €		čistě oranžová RAL 2004		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	CAD
06611-72105X25	5,87 €		čistě oranžová RAL 2004		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25	CAD
06611-72106X10	5,87 €		čistě oranžová RAL 2004		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10	CAD
06611-72106X15	5,87 €		čistě oranžová RAL 2004		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15	CAD
06611-72106X20	5,87 €		čistě oranžová RAL 2004		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	CAD
06611-72106X25	5,87 €		čistě oranžová RAL 2004		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
