Podélné spojení – velikost 50 – drážka 10
Popis tovaru
- Mobilní a rychlé spojení dvou čel profilů řady 50
- Dotažení pomocí inbusového klíče
- Profil je třeba vrtat a frézovat dle popisu níže
- Na vyžádání profily připravíme pro montáž
Obsah balení:
- Podélný šroub, 2× Objímka, 2× Pružina, 2× Inbusový červík
| Kód: | 05.01359.50 |
|---|---|
| Výrobca: | FM SYSTEME Förder- und Montagetechnik |
| Ceny: | sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme. |
Kontaktné formuláre
zavřít
Na stiahnutie
rychlospojky-katalogovy-list.pdf
Detail zavřít

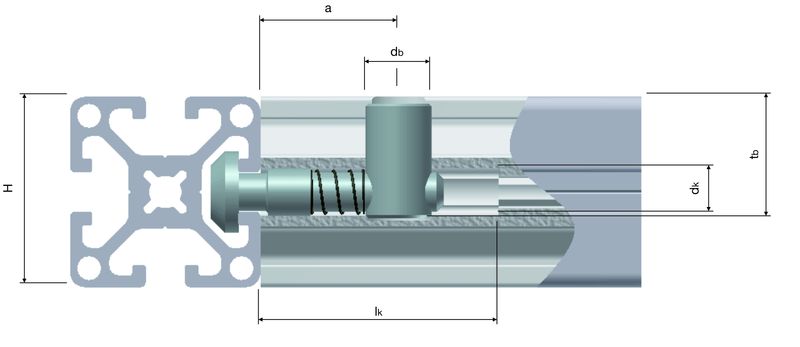

| Objednací kód | Základná cena bez DPH | Objednat | Materiál | Drážka | Utahovací moment | a | db | dk | tb | 3D |
|---|---|---|---|---|---|---|---|---|---|---|
| 05.01359.50 | 4,82 € | Ocel, pozinkováno | 10 | 38Nm | 29 mm | 16.2 mm | 10.2 mm | 32.5 mm | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | ||||||||||
Návod na vrtání:
- Vrtat díru D16-D16,2 ve vzdálenosti 29mm od kraje
- Vrtat díru D10-D10,2 o délce 45mm v středové hvězdici
